Светодиодное освещение растений (LED)

[DM_81]

В ‎2017‎-‎04‎-‎29 в 20:47, StarV сказал:

да скорее всего нах. не нужны линзы.... имхо

тоже линзы не ставил, так как греться будет сильнее, и без линз угол падение света больше - можно светильник ниже опускать

[Hекто]

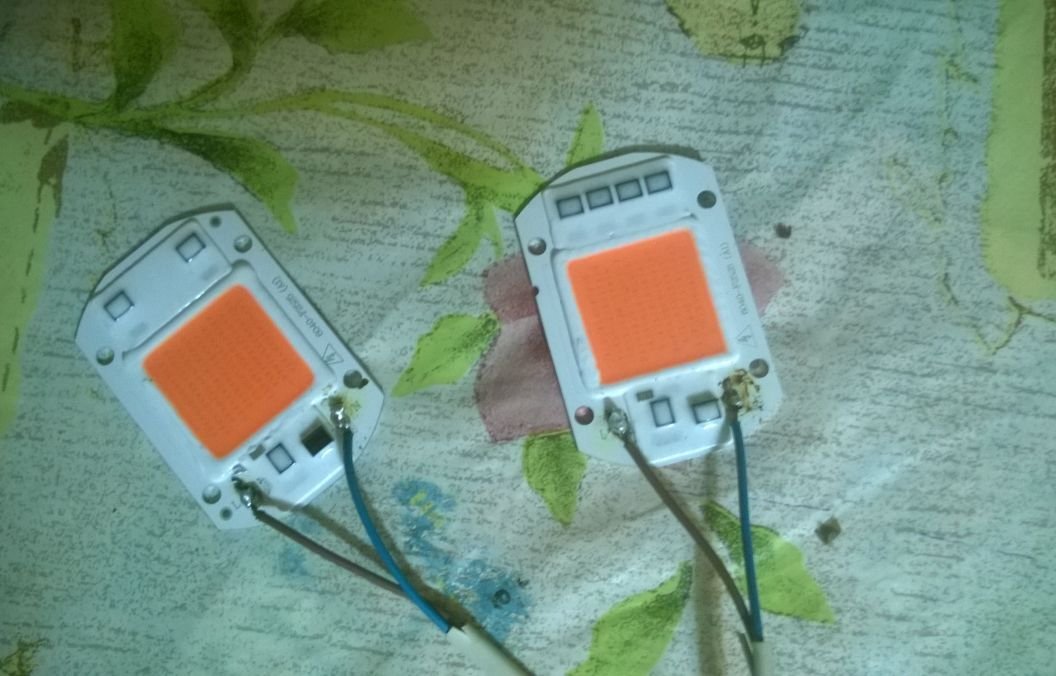

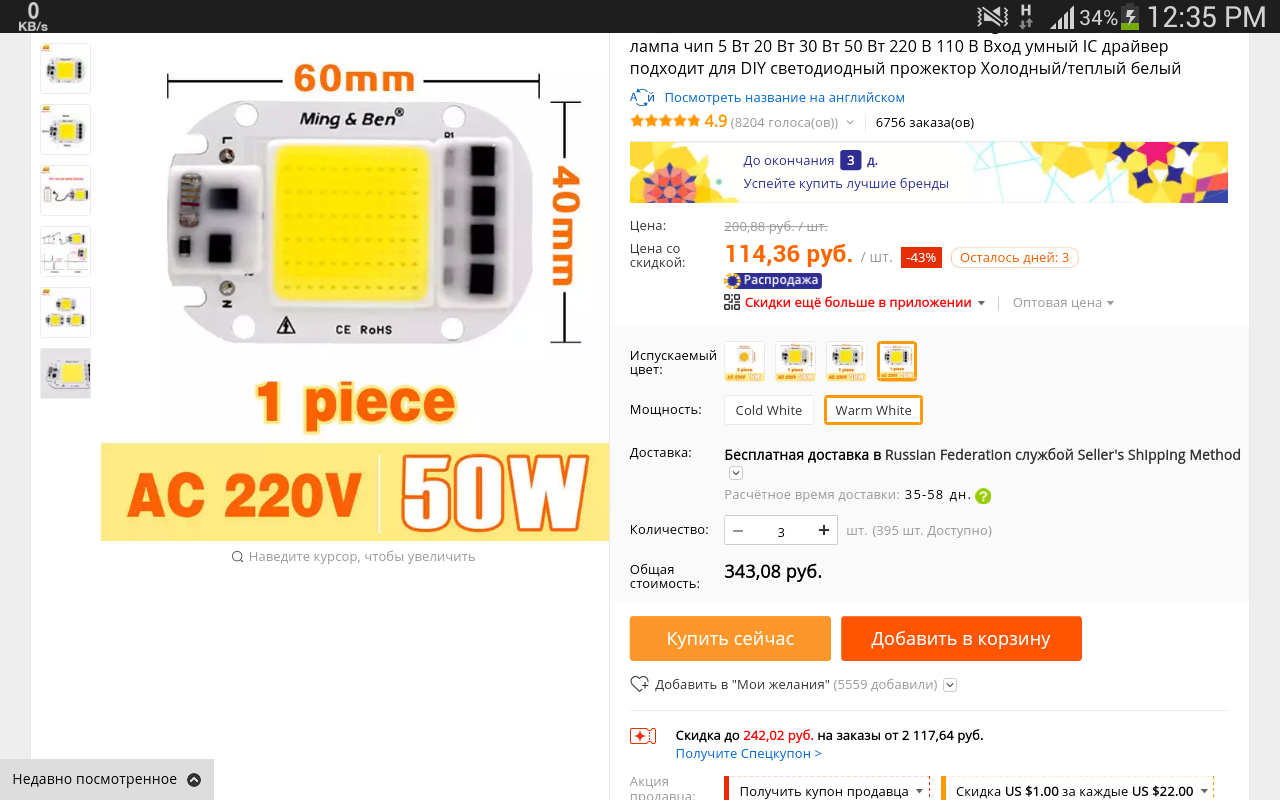

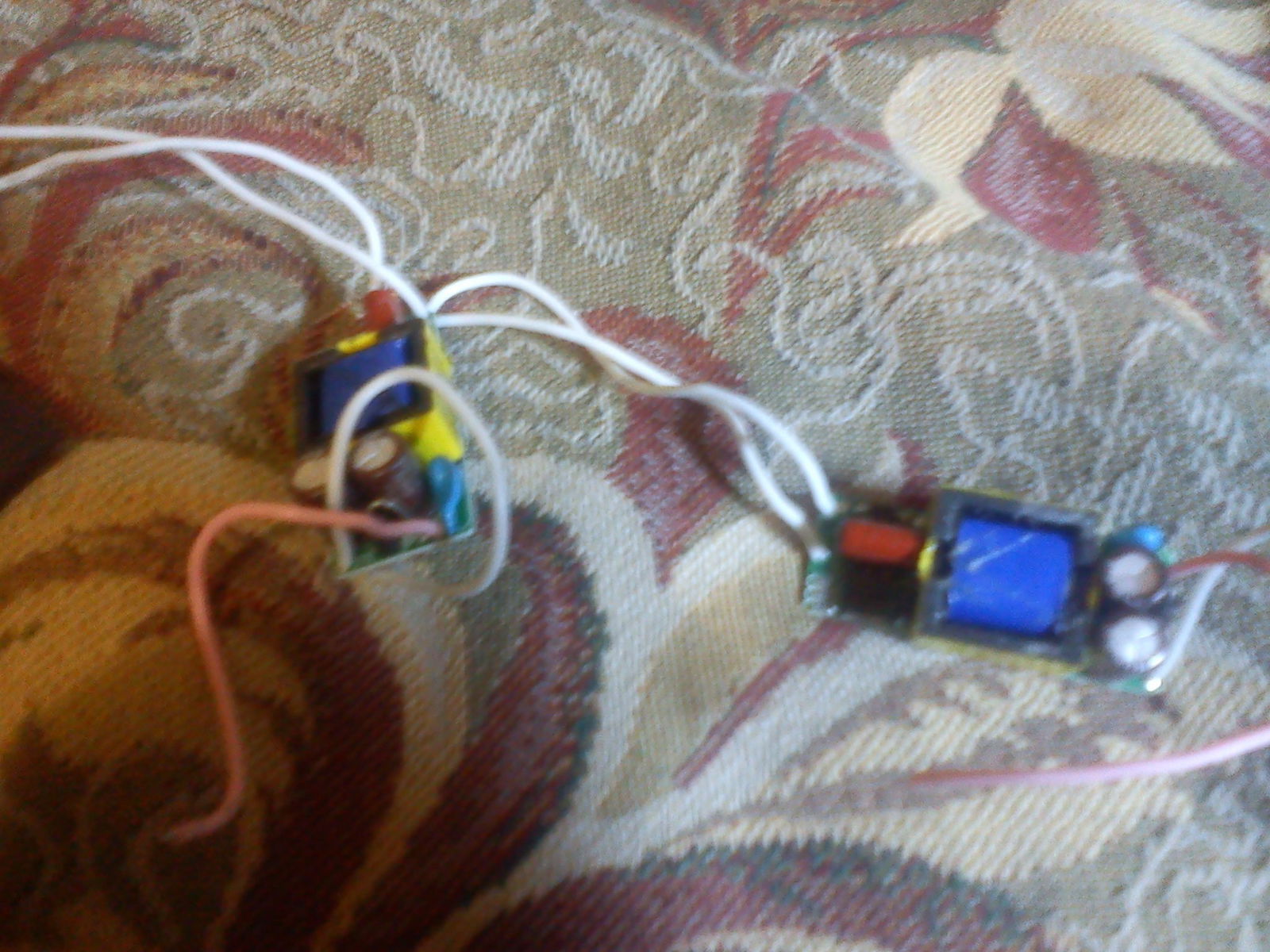

Вот пришли китайские кобы, бездрайверные, один 50Вт, другой 30Вт. Припаял проводки, проверил, светят очень ярко, особенно на 50Вт, даже слепит за доли секунды, при комнатном освещении. Стоят копейки, оба где-то на 400 рублей вышли. Осталось дождаться, когда теплопроводный клей придет, что к радиаторам приклеить. Думаю должно хватить на небольшой бокс вкупе с еще 4мя фуллспектр лед лампочками с цоколем 27, по 15Вт каждая(но там реально ватт по 5 думаю).

Изменено 23 августа 2017 пользователем Hекто

[garryk]

1 час назад, Hекто сказал:

Вот пришли китайские кобы, бездрайверные, один 50Вт, другой 30Вт.



Ты их только высоко повесь, в репорте они на минимум 50см. на цвете были, да и снял он с них наверно больше чем с эсл/80 на 80 на 180 вроде.

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

Изменено 23 августа 2017 пользователем garryk
дополнение

[garryk]

3 часа назад, Hекто сказал:

Вот пришли китайские кобы, бездрайверные, один 50Вт, другой 30Вт. Припаял проводки, проверил, светят очень ярко, особенно на 50Вт, даже слепит за доли секунды, при комнатном освещении. Стоят копейки, оба где-то на 400 рублей вышли. Осталось дождаться, когда теплопроводный клей придет, что к радиаторам приклеить. Думаю должно хватить на небольшой бокс вкупе с еще 4мя фуллспектр лед лампочками с цоколем 27, по 15Вт каждая(но там реально ватт по 5 думаю).

копил три месяца и хватило только на это.



Изменено 23 августа 2017 пользователем garryk
дополнение

[Hекто]

5 минут назад, garryk сказал:

копил три месяца и хватило только на это.

Приличный набор. Какой мощности светодиоды?

[garryk]

2 минуты назад, Hекто сказал:

Приличный набор. Какой мощности светодиоды?

схм22 3500, схм22 3000, клю 048 1212 3500

[hant8086]

Кто под LED панелями гровил, подскажите.

Хочу на досвет к уже имеющимся 160 эсл поставить 45 ватт лед панель из китая, уже сборную.

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

Как вариант.



Вопрос: насколько близко ее можно поместить от будущего растения? Получается так, что в боксе ей место только с боку, то есть будущий куст будет в 5-7 см от панели.

Слишком близко или прокатит?

[Shurinos]

19 часов назад, hant8086 сказал:

Кто под LED панелями гровил, подскажите.

Хочу на досвет к уже имеющимся 160 эсл поставить 45 ватт лед панель из китая, уже сборную.

https://ru.aliexpress.com/item/1X-200W-45W-30W-Full-Spectrum-Panel-LED-Grow-Light-AC85-265V-Greenhouse-Horticulture-Grow-Lamp/32801325415.html

Как вариант.



Вопрос: насколько близко ее можно поместить от будущего растения? Получается так, что в боксе ей место только с боку, то есть будущий куст будет в 5-7 см от панели.

Слишком близко или прокатит?



До 10 см вполне нормально будет, 45ватт слабо греется. Спектр led светильников для грова почти не греет окружающие предметы, в отличие от ДНАТа

[hant8086]

Спасибо, значит будем пробовать.

[Skafa]

Всем привет Коллеги:-)у меня вопрос по ледам,как тут писал один человек с этой люстрой главное не вьебатся,а я вот не понял пока вь..ся или нет.аполло 6 мультик у меня все ровно по спектрам и сборка нареканий нет вобщем.спектр 660-8шт,460-3шт,2800-2шт,730-1шт,400-1шт. До этого был дназ.так вот намучился я с этой люстрой,автики лсд25 из 3 штук выжил один,высота 20 см с 6 маленькими шишечками на трех междоузлиях,те двое вообще месяц простояли 5 см высотой и удалил  нахрен,еще две семки ак и сканк вообще загнулись в семке как люстру увидели,ждал ковырнул посмотреть хвосты,все аккуратно,и не взошли я думаю это ик спектр виной.под дназом все лезло с такими даже бывало траблами.я хоть и не первый раз но все еще считаю себя новичком.короч одно растение заново воткнутая семка ак авто фем у меня на нем выросла,но оно меньше предыдущих из под дназ раза в три.бокс 40,40,160.темпа 29,сухо.полив опрыскивание кое как справился.удобры че флора,по их таблице.и вот вопрос,хочу заместо 730,400,2800 запилить фулл их получится 24 шт.как думайте?

[Skafa]

Такое было ощющение что только вылупились и уже зацветать собрались,вобщем как то так Бразы,первый опыт леда

Изменено 21 сентября 2017 пользователем Skafa

[4lbmix]

Skafa, растишки ближе к свету подвинь, см 10-15, разбери люстру, посмотри на сколько миллиампер драйвера стоят и станет понятно какая у ней реальная мощность.

[Skafa]

190 вт вроде в нем, 700ма

[Skafa]

Ближе пробовал горят растюхии свет не смешиваеться,синие жарят жестко,нашел такой оптимал макс 50см вега мин 40см цвет

[Skafa]

Фулики туда вставлю и будет песня :-)

[4lbmix]

Ну скорее ватт 170... на 2800 оставь, для глаз чтоб по приятнее было. ну и расти под ней одну нормальную растишку. попробуй без линз и поближе лампу.

[forward]

Всем привет, собираю гроутент наконец то, размер 40*40*120. Хочу взять 1 шт Cree CXB3590

+ дополнить 3 ватными диодами, не знаю сколько штук и каких спектров брать только, посоветуйте ребят. Как считаете, хватит такой лампы для 1 растения?

Изменено 23 сентября 2017 пользователем forward

[Shurinos]

forward Привет! Бери полноспектральные. Штук 50* + cree будет вполне хорошо.



* к драйверу на 3 ампера 36 вольт подключишь 5х10 светодиодов, на каждый будет по 600ма, что продлит им жизнь. Найди хороший радиатор с куллером.

[forward]

11 час назад, Shurinoz сказал:

forward Привет! Бери полноспектральные. Штук 50* + cree будет вполне хорошо.



* к драйверу на 3 ампера 36 вольт подключишь 5х10 светодиодов, на каждый будет по 600ма, что продлит им жизнь. Найди хороший радиатор с куллером.

Спасибо, если добавить штук 50, это какого размера должен быть радиатр? У меня же не большой бокс 40*40, нужно чтобы у светильника были еще отступы от стенок бокса, для охлаждения. Нашел светильник на этой матрице

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

на 100w. если такой взять хватит его на 1 растение, как считаете?

[Skafa]

В 22.09.2017 в 23:26, 4lbmix сказал:

Ну скорее ватт 170... на 2800 оставь, для глаз чтоб по приятнее было. ну и расти под ней одну нормальную растишку. попробуй без линз и поближе лампу.

Насчет 2800 тож сомневаюсь,слышал что они тоже цветение вызывают.лучше фулов по больше.мысль такая была что надо биколорную брать у нее выход по фар большой,а когда зацветет добавить 36 ватный мультиспектр.вобщем фулы добавлю,по результатам эксперимента отпишусь.

[Пионэр]

Юзал китайский "300ваттник" и LKE 500(реальных 200)

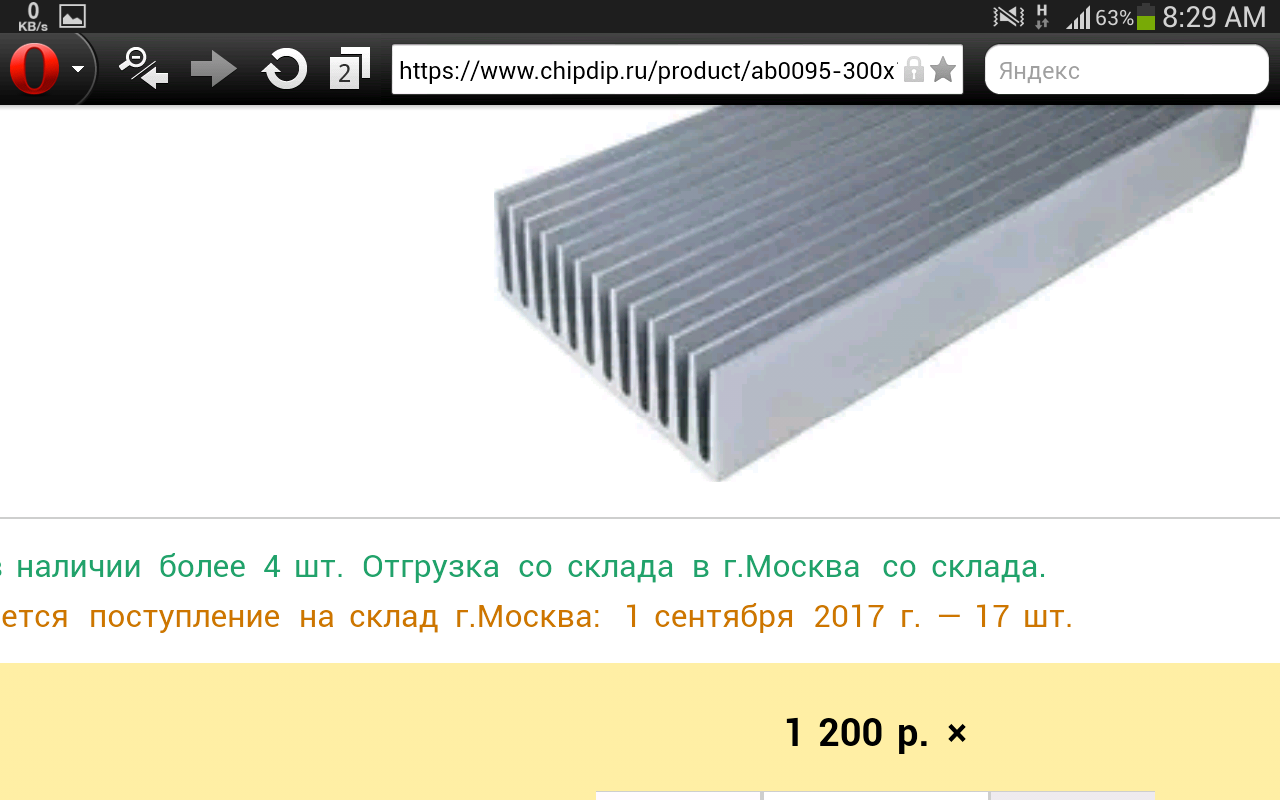

Щаз взял радиатор 300×125×46 и девять кобов 50 ватт, холодных, тёплых и фулл

Включаться будут 2 холодных и 2 фулл на веге,2 тёплых и 2 фулл на цвете

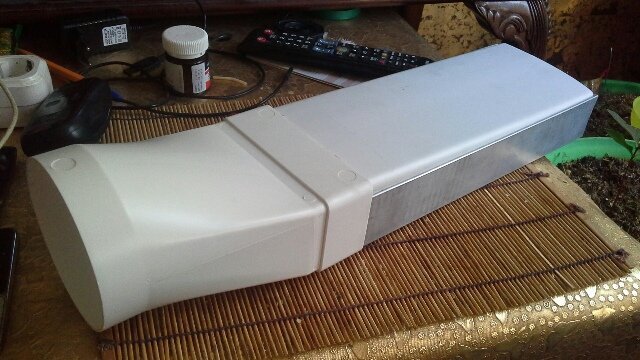

Охлаждаться будут отдельным контуром с канальником silent 100

[Shurinos]

12 часа назад, forward сказал:

Спасибо, если добавить штук 50, это какого размера должен быть радиатр? У меня же не большой бокс 40*40, нужно чтобы у светильника были еще отступы от стенок бокса, для охлаждения. Нашел светильник на этой матрице https://www.youtube.com/watch?v=_rQ1ivzG7iA на 100w. если такой взять хватит его на 1 растение, как считаете? https://www.dhgate.com/store/product/cob-led-grow-light-full-spectrum-cree-cxb3590/404014568.html

Сложно точно расчитать размер, много факторов.

В идеале радиатор не должен нагреваться выше градусов 50.



Примерная общая площадь для ребристого радиатора:

• 60 Вт – от 7000 до 73000 см2;
• 10 Вт – около 1000 см2;
• 3 Вт – от 30 до 50 см2;
• 1 Вт – от 10 до 15 см2.

тем не менее активное охлаждение (куллер) обязательно. Все подбирается опытным путем.



Имхо, самому сделать светильник будет дешевле и эффективнее

Изменено 24 сентября 2017 пользователем Shurinoz

[Рауль]

1 час назад, Shurinoz сказал:

Примерная общая площадь для ребристого радиатора:

• 60 Вт – от 7000 до 73000 см2;
• 10 Вт – около 1000 см2;
• 3 Вт – от 30 до 50 см2;
• 1 Вт – от 10 до 15 см2.

Твоя таблица, состоит из двух половинок. В первой - около 100 см на ватт. А во второй - 10 см на ватт.

[Shurinos]

Рауль скомуниздил из какой то

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

с просторов. я сам хз как они расчет проводили, но, как мне кажется, приблизительно прикинуть можно.

я то в основном делаю все опытным путем, т.к. от этих коэффицинтов теплопередачи и прочих материаловедений голова взрывается.

и опять же смотря какой радиатор под рукой окажется, ведь по тем или иным причинам не все могут купить подходящий.

Кстати, как сам расчитываешь радиатор?

[Рауль]

Натуральный теплообмен - 50см. Принудительный - 15см.

И диоды, до максимума не разгоняю.

Есть программы, но юзать их - тоже лень.



[Shurinos]

Рауль Ну вот, по второй части то на то и получается, а принудиловка в наших условиях нужна в любом случае.

спасибо что поправил

[4lbmix]

Приветсвую всех любителей светодиодных светильников, хочу представить вашему вниманию, как изготовить радиатор с большой площадью рассеивания и пассивным охлаждением.

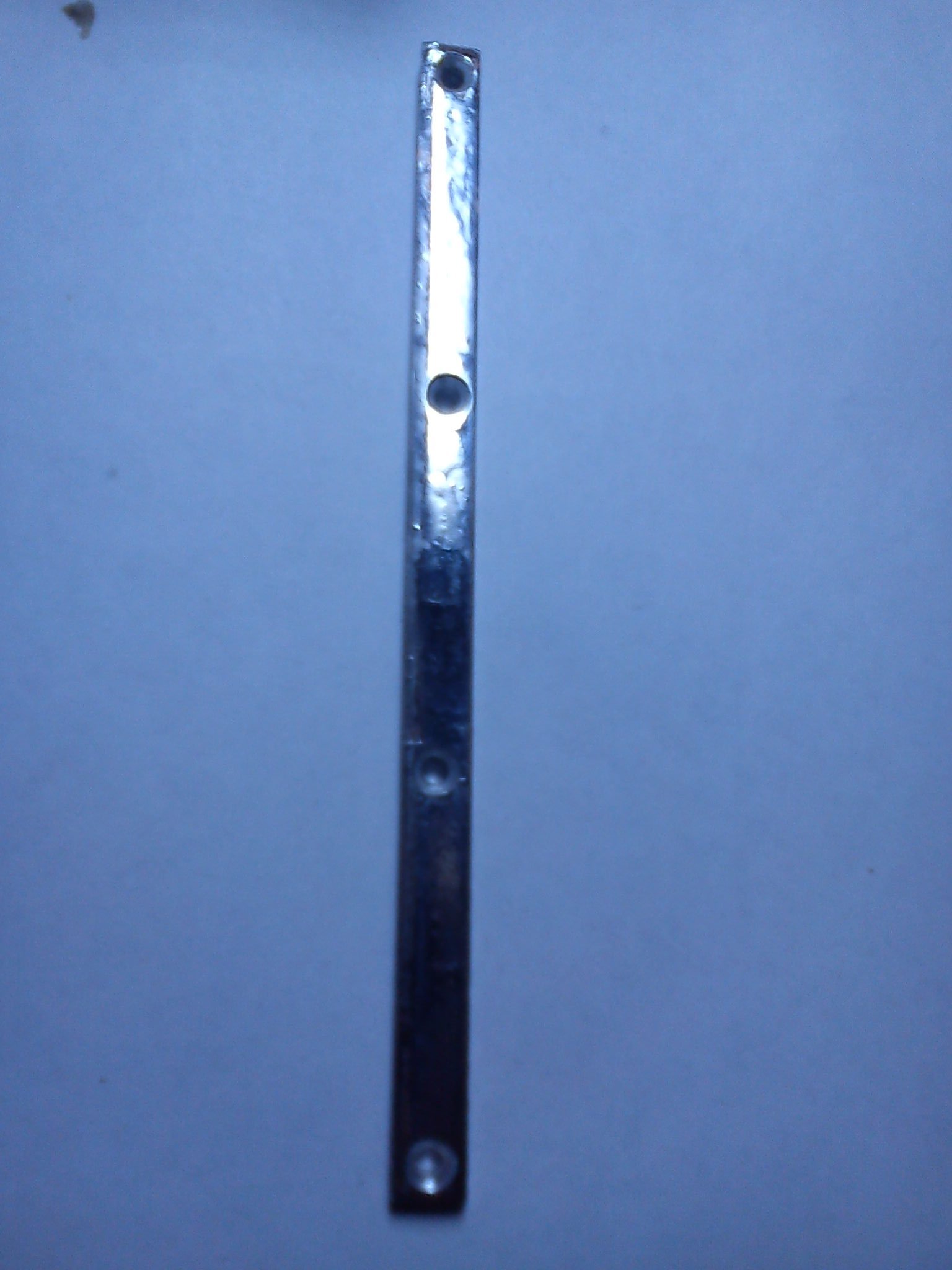

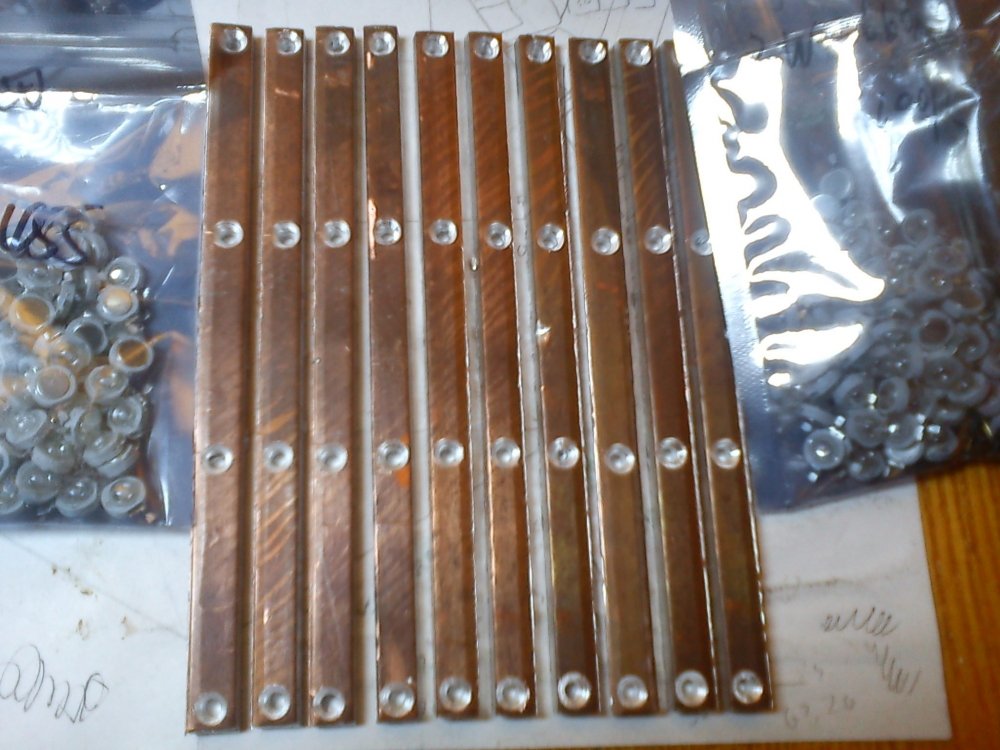

Итак: мы имеем трёхваттные светодиоды, алюминиевая, обмеднённая шина, (можно медную) сверлим отверстия для крепления к радиатору

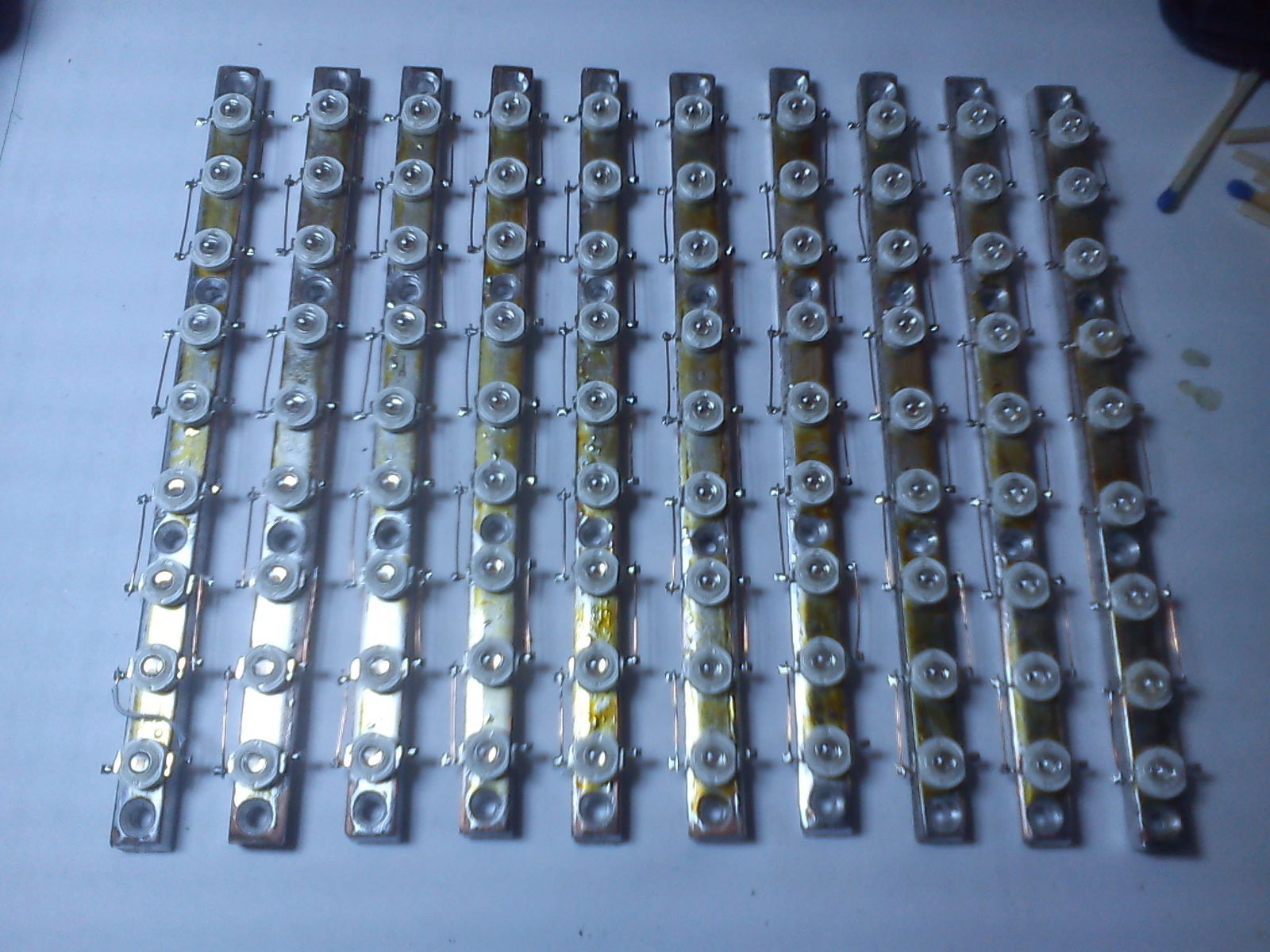

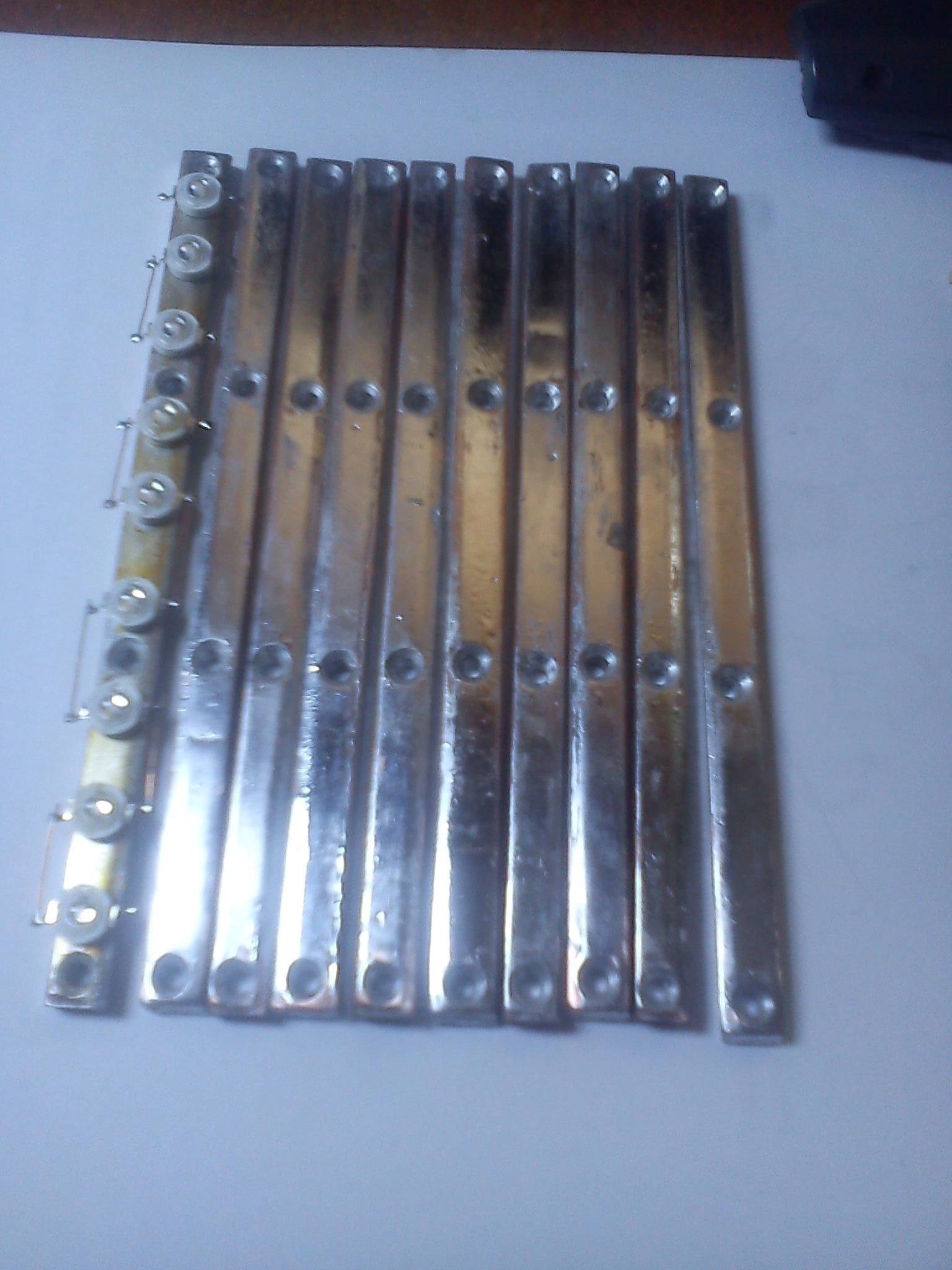

на шину будем припаивать светики, поэтому сначало её залуживаем

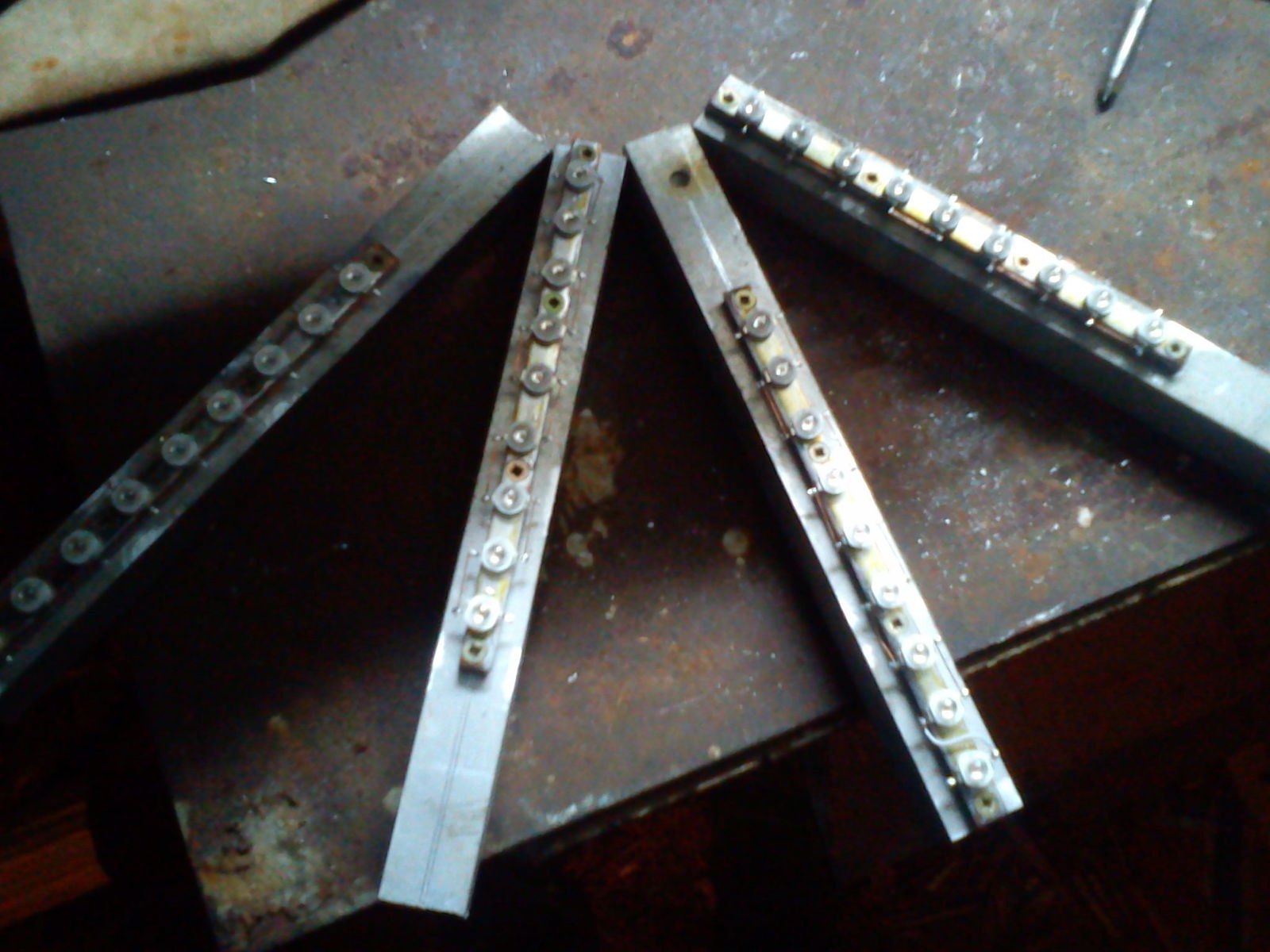

 припаиваем диоды(на утюге)

соединяем их последовательно перемычками

я соединил по 9 штук в цепочку, чтоб уменьшить нагрузку на драйверы,так как они рассчитаны на 10 3-х ваттных.

Теперь рассчет самого радиатора: цепочка из 9 диодов, запитанная током 600мА имеет падение напрячжения около 30 вольт 30*0,6= 18 Вт, для пасивного рассеивания одного ватта требуется около 100 см квадратных площади алюминия, на 18 ватт - 1800! 1800*10=18000 см 2.

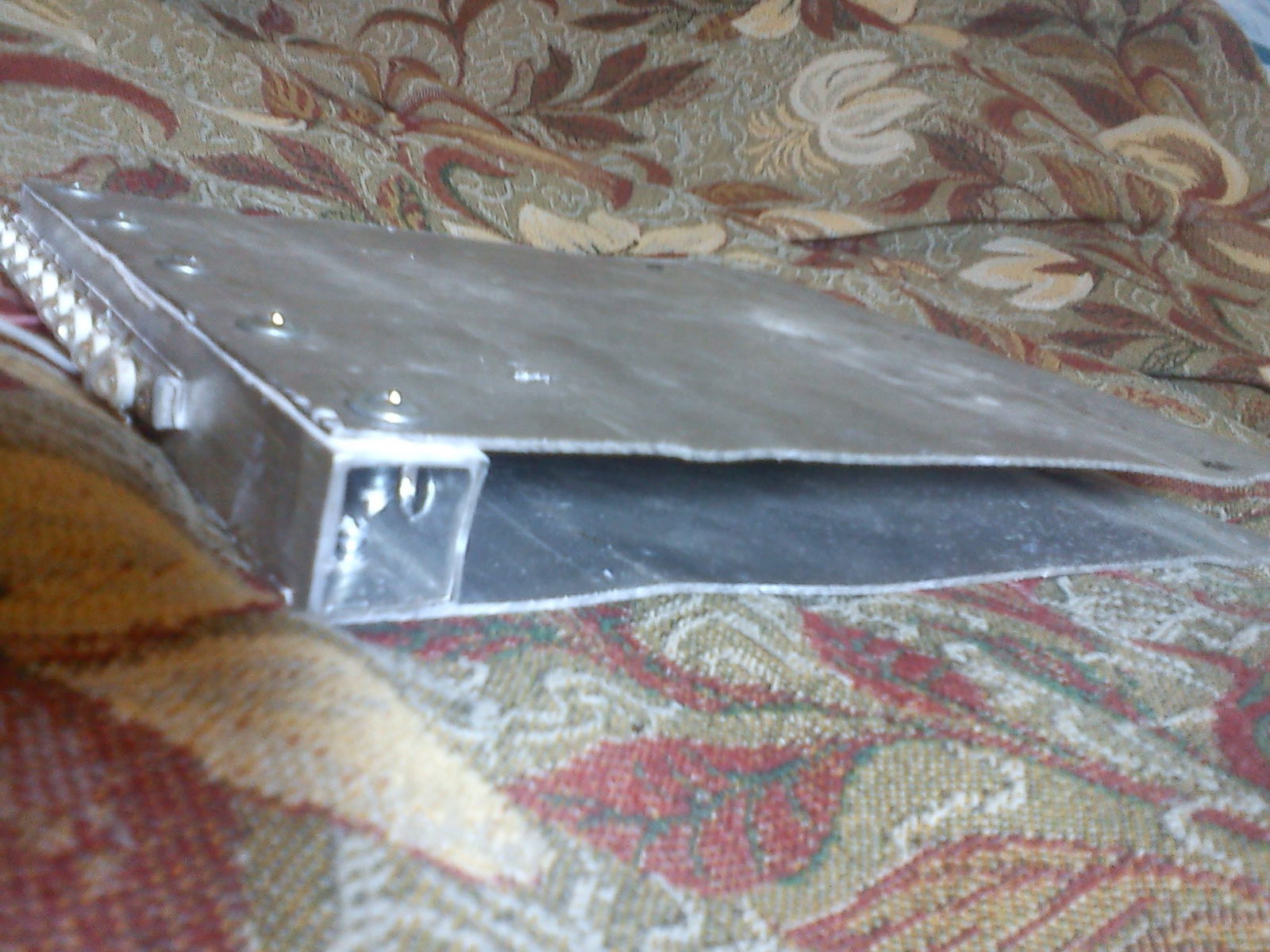

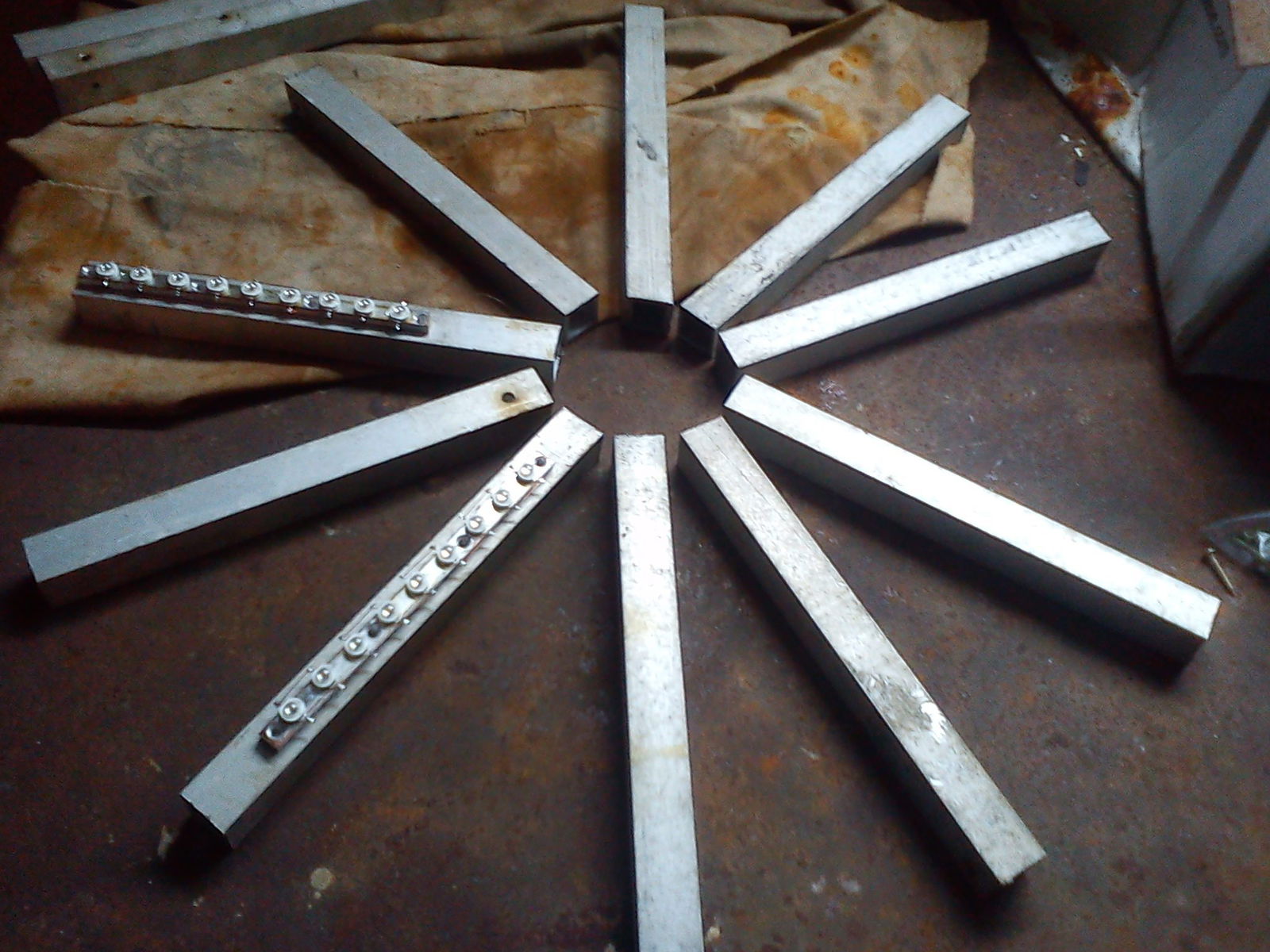

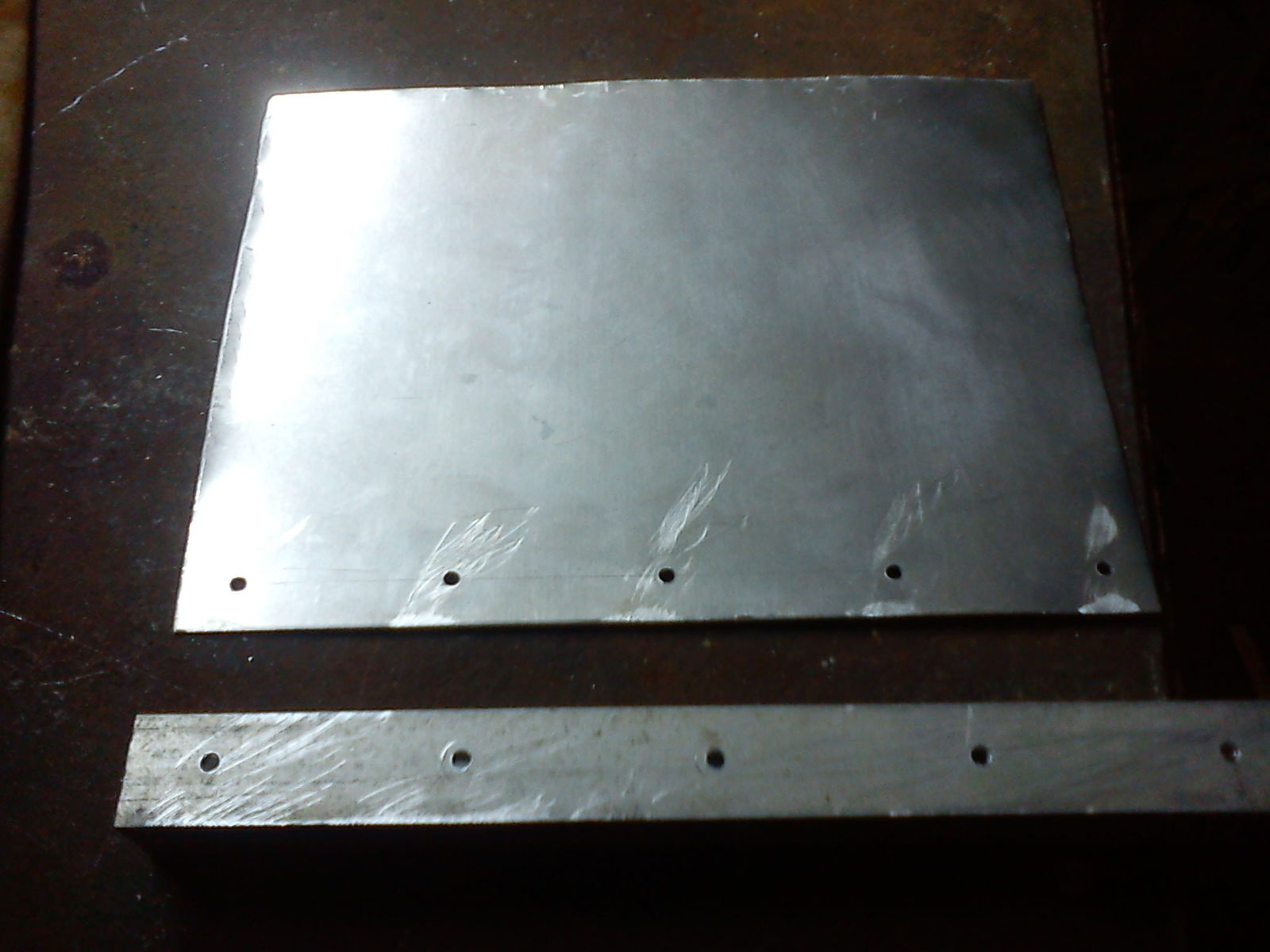

Радиатор изготавливается из алюминиевой трубы кватдатного сечения 20*20мм и алюминиевого листа, трубу нарезаем на куски по 20 см и сверлим отверстия для крепления светодиодных модулей, а так же отверстия для конвекции и крепления пластин охлаждения.

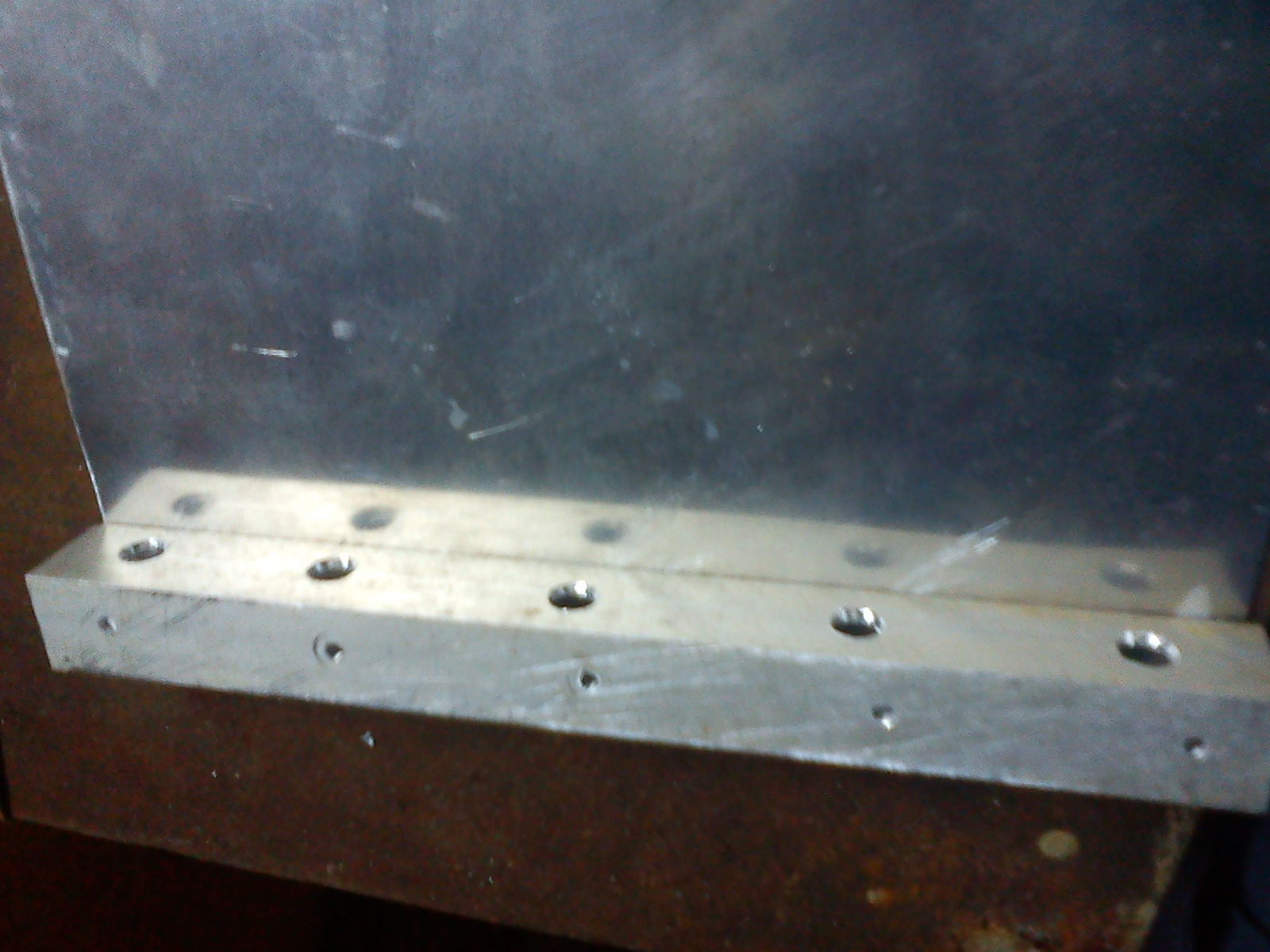

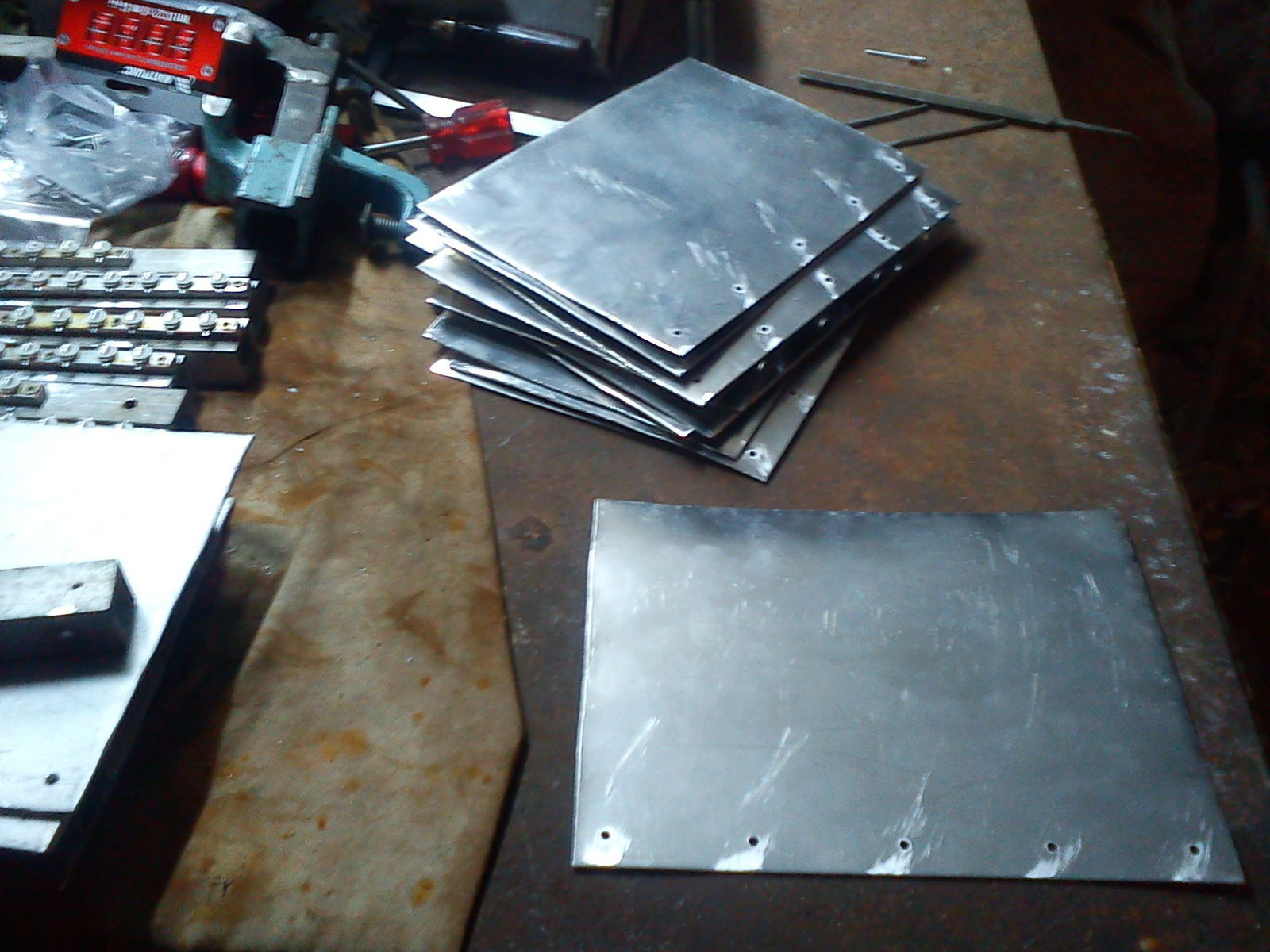

пластины нарезаны по размеру трубы в длинну, а в ширину по расчету 1800 см2, у меня получилось 20 на 15 см, это 15*20*4=1200 см2, что тоже неплохо,

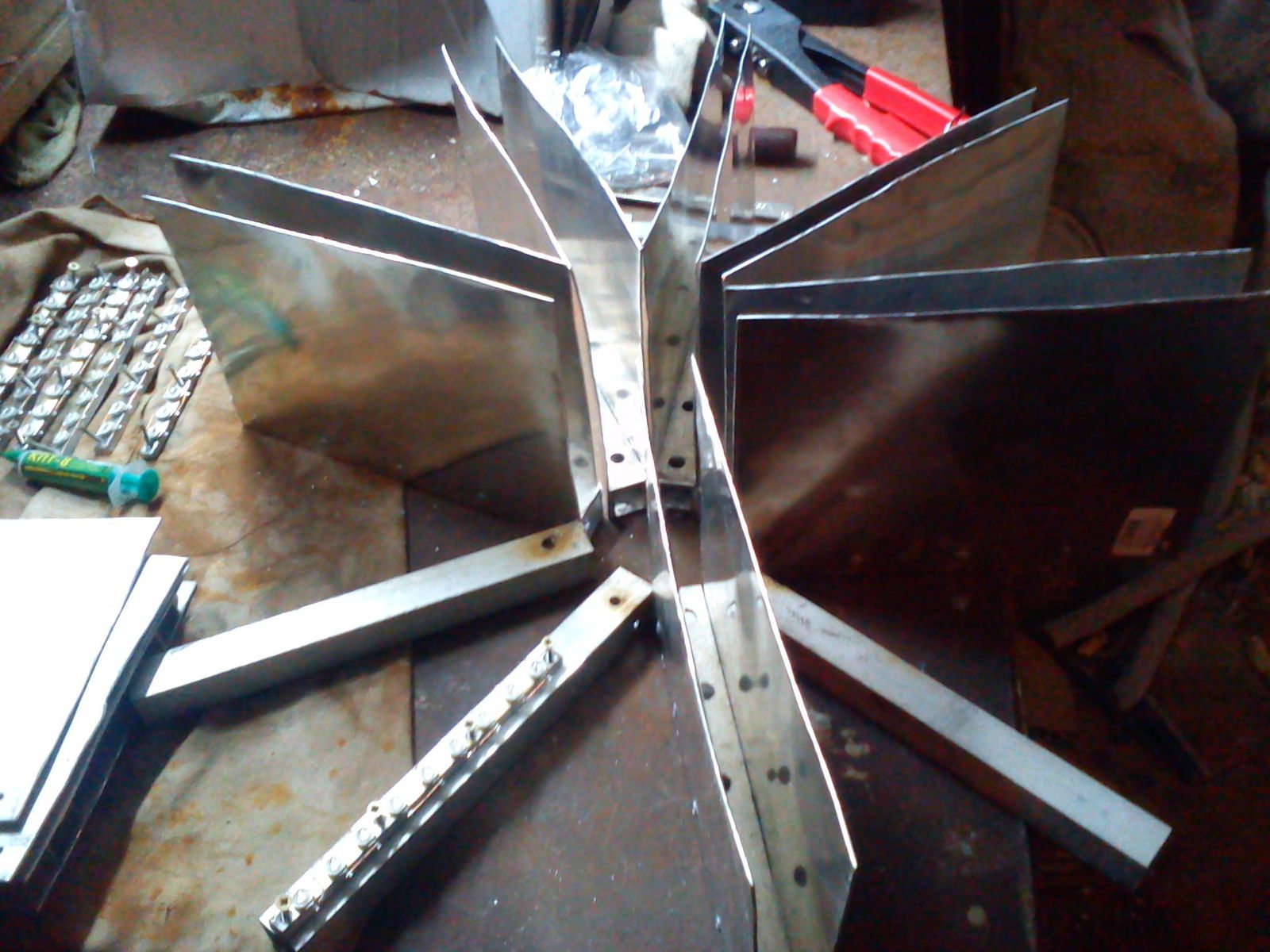

далее соединяем трубы с пластинами на заклепки или саморезы

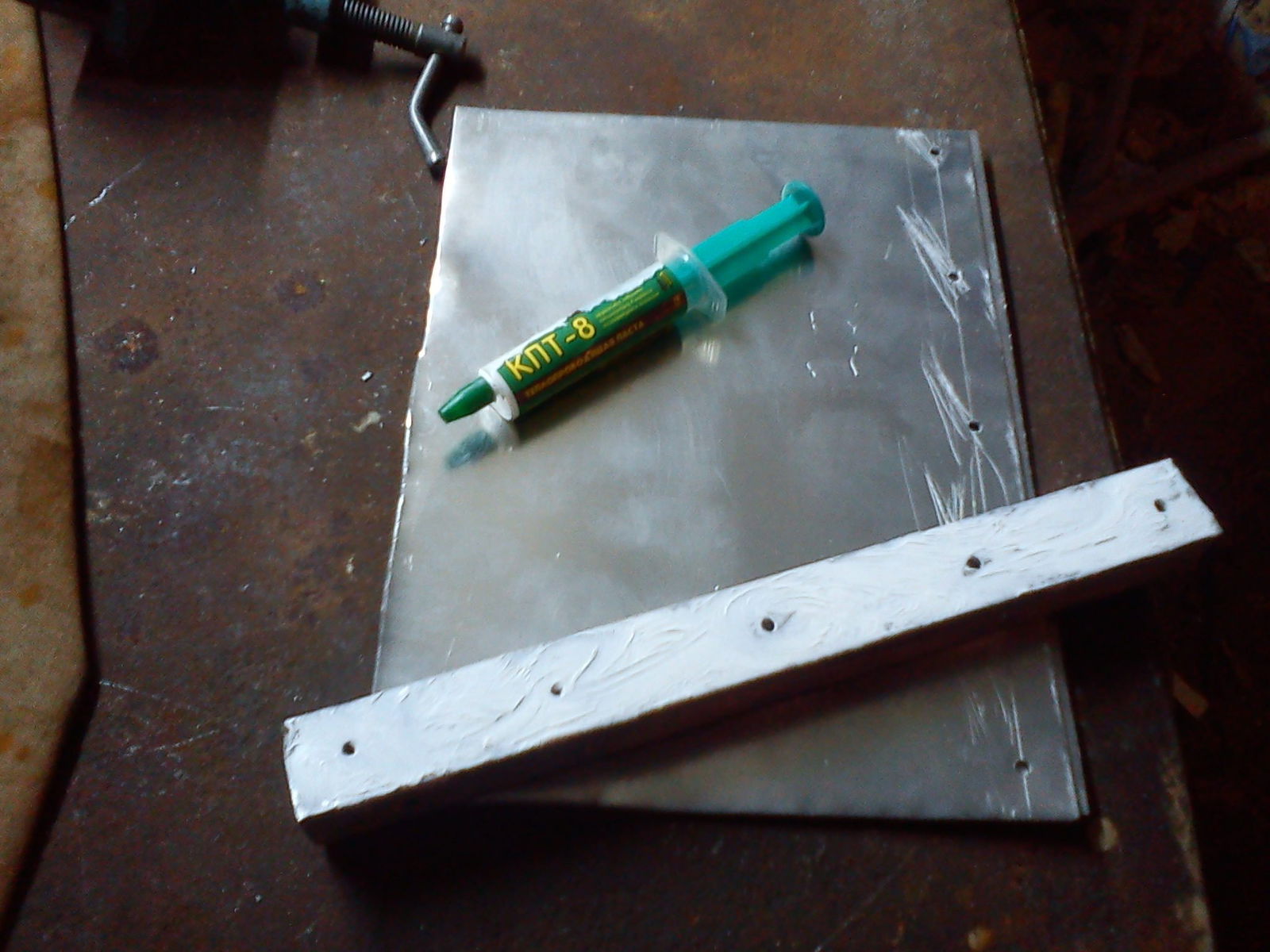

и незабываем промазывать стыки термопастой

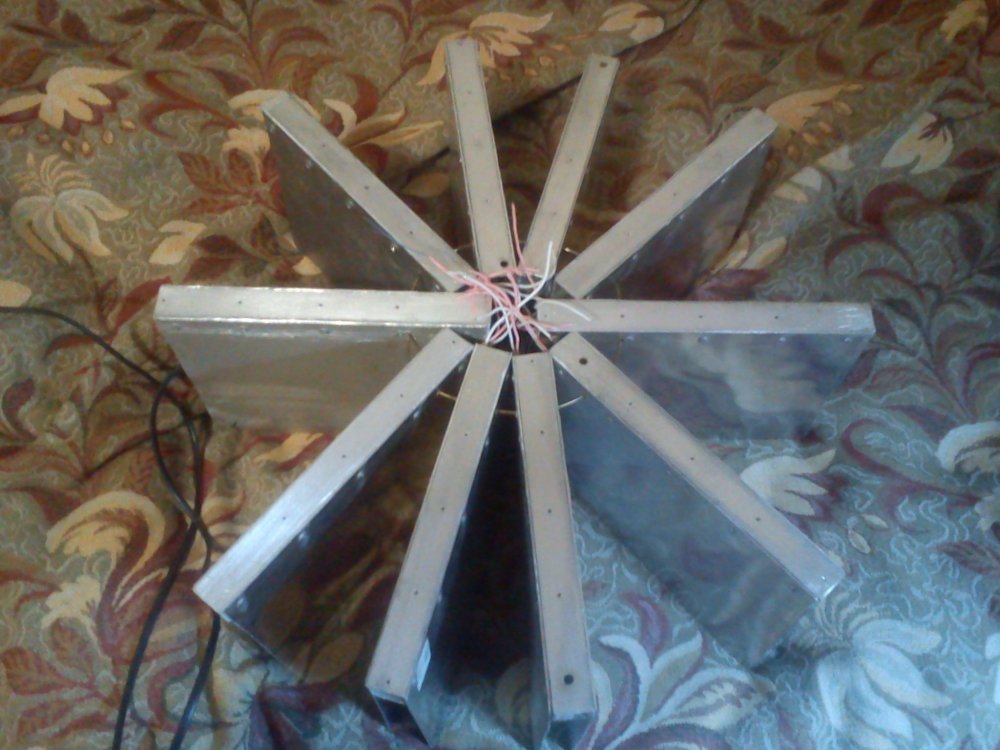

прикидываем примерную компановку радиатора.

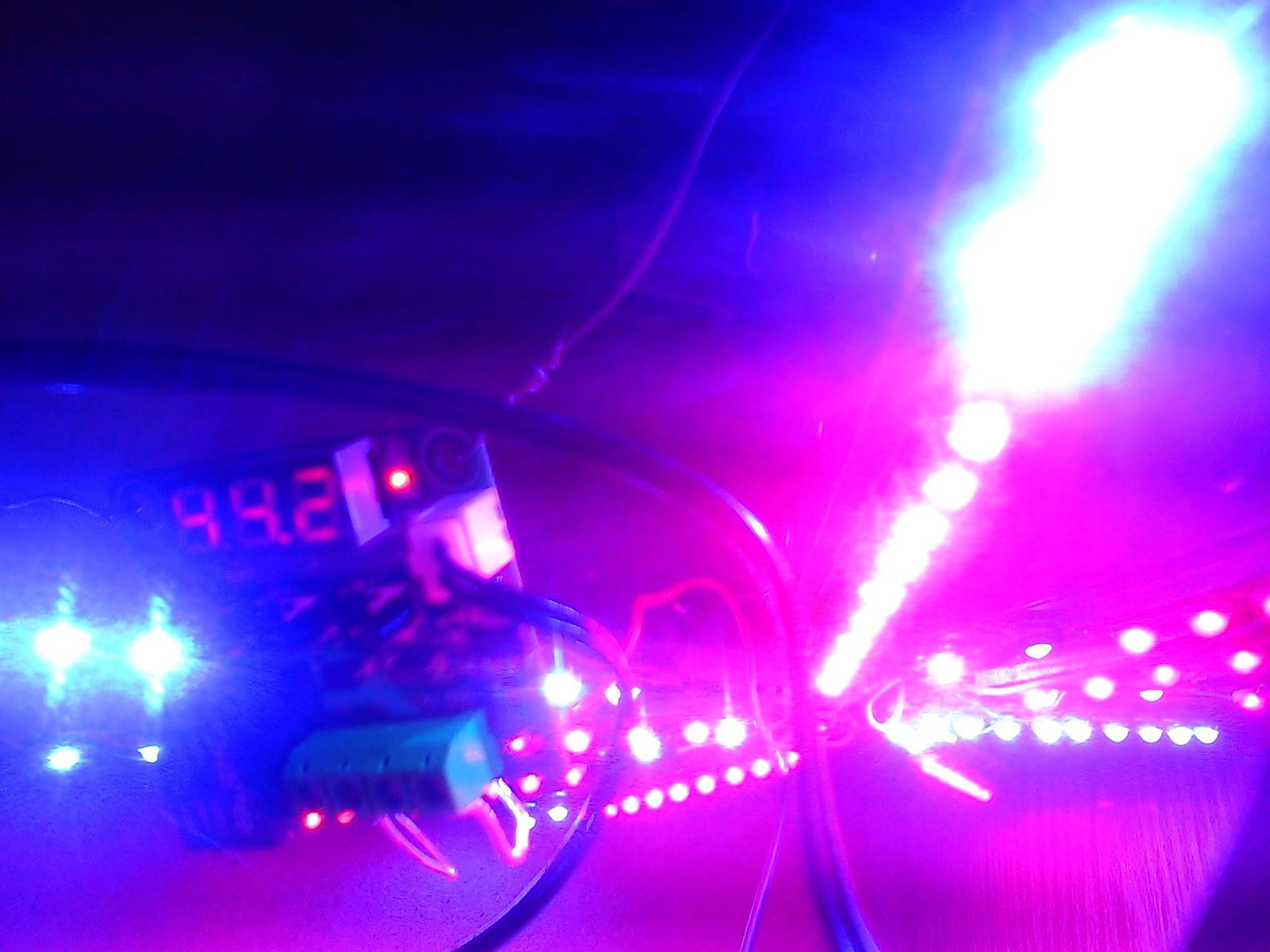

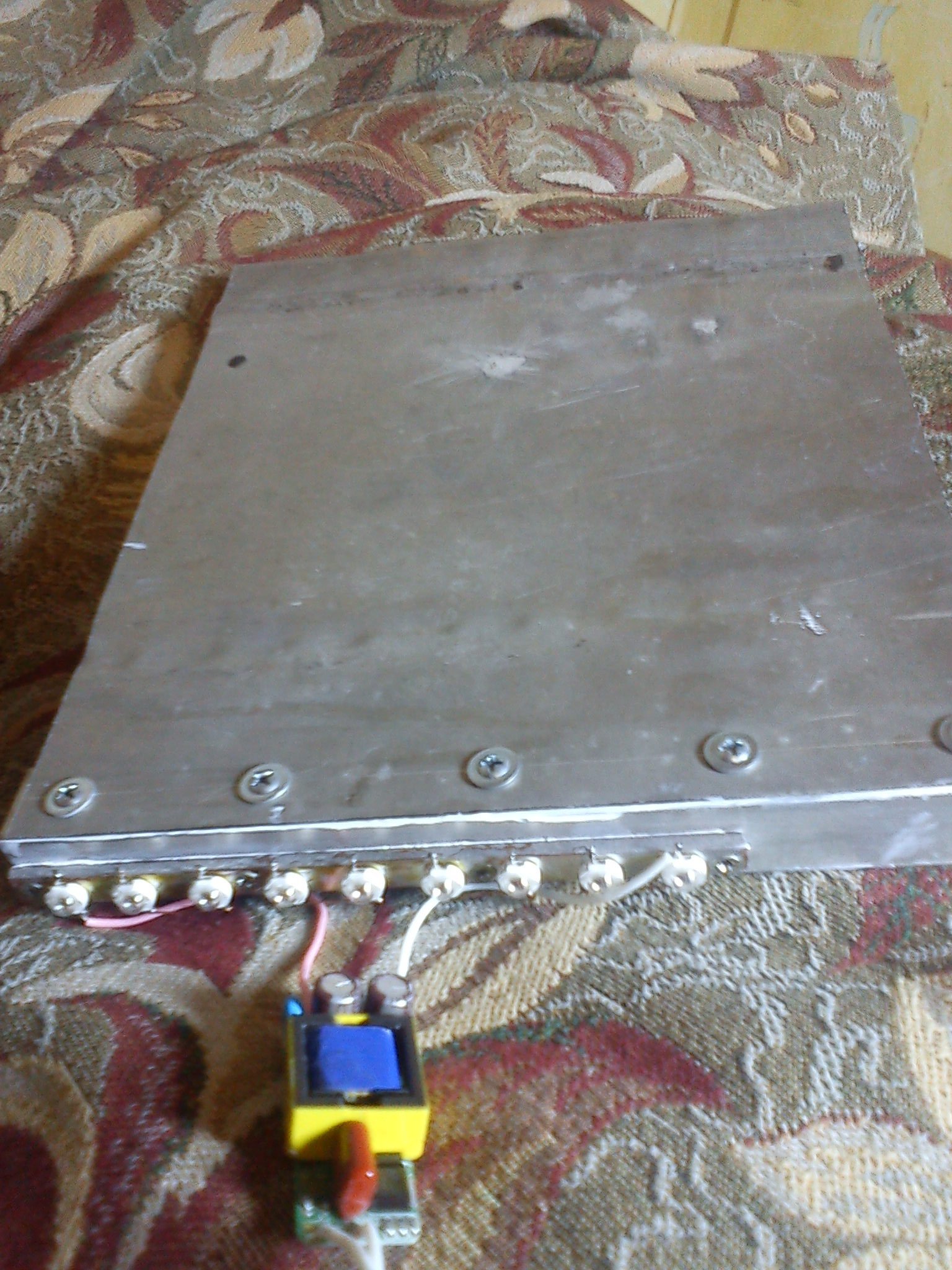

Можно сначала собрать одну секцию для испытаний

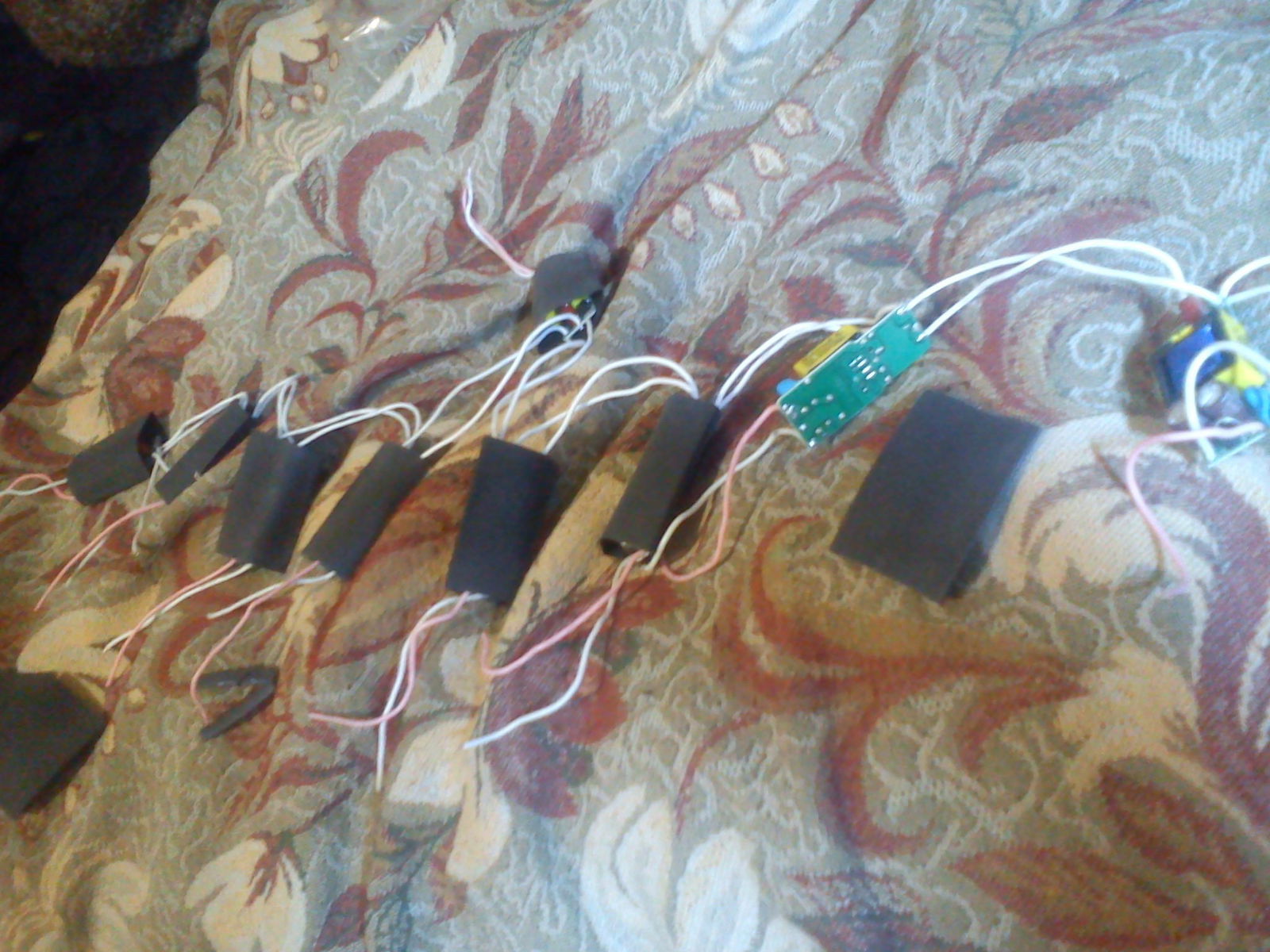

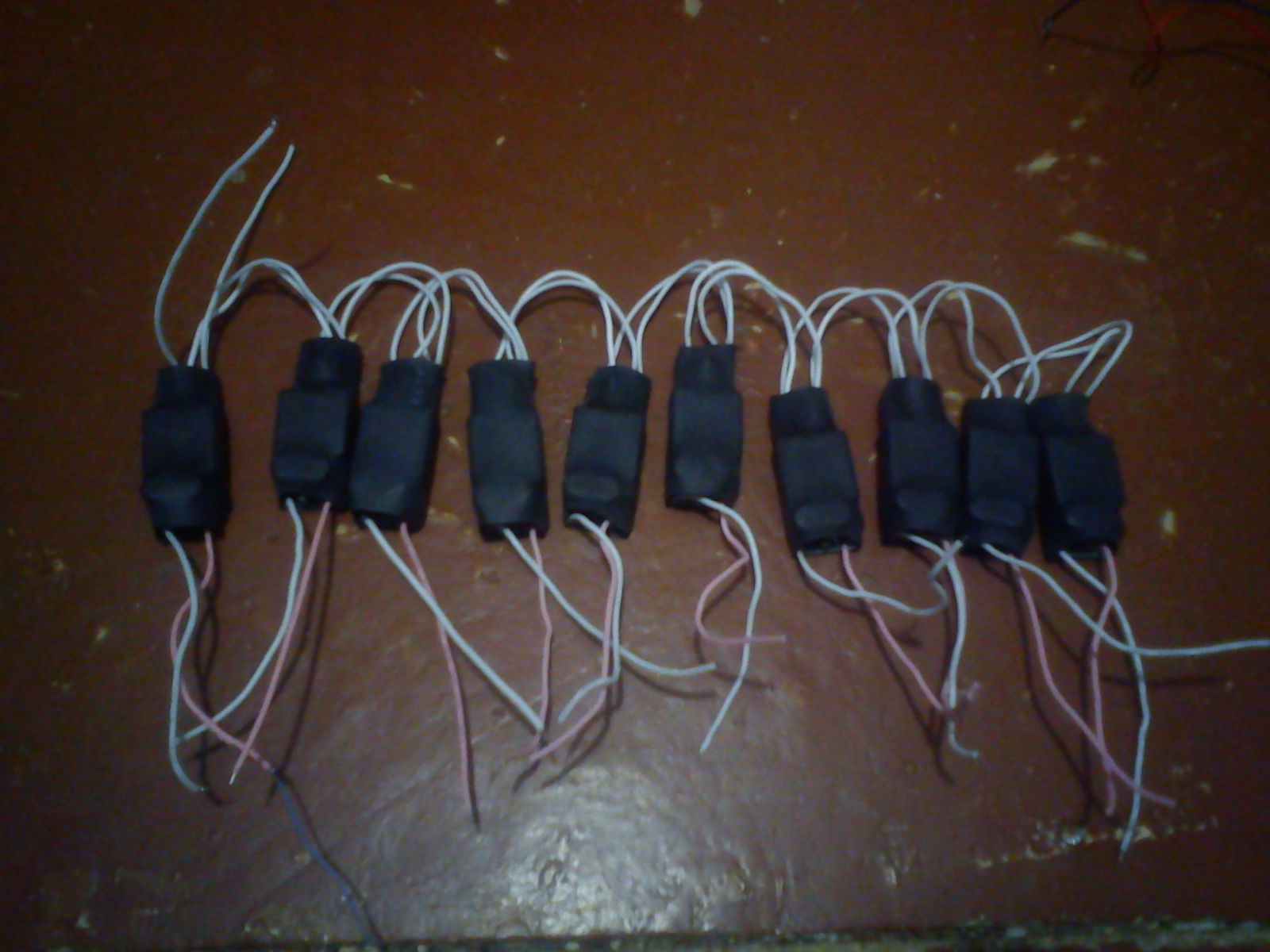

Если испытаня прошли успешно, собтраем все в кучу, спаиваем драйвера в цепочку, параллельно по входу 220В

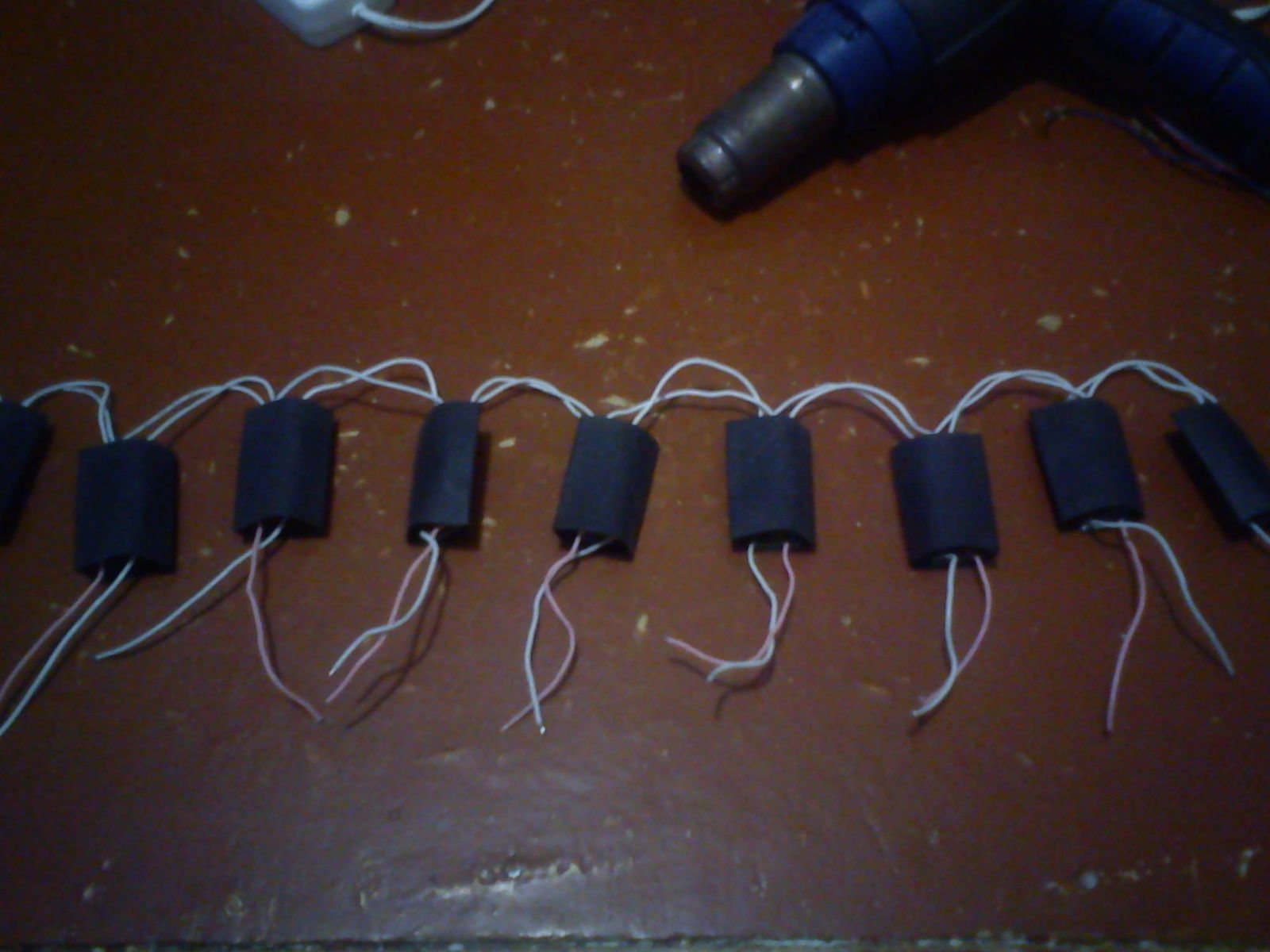

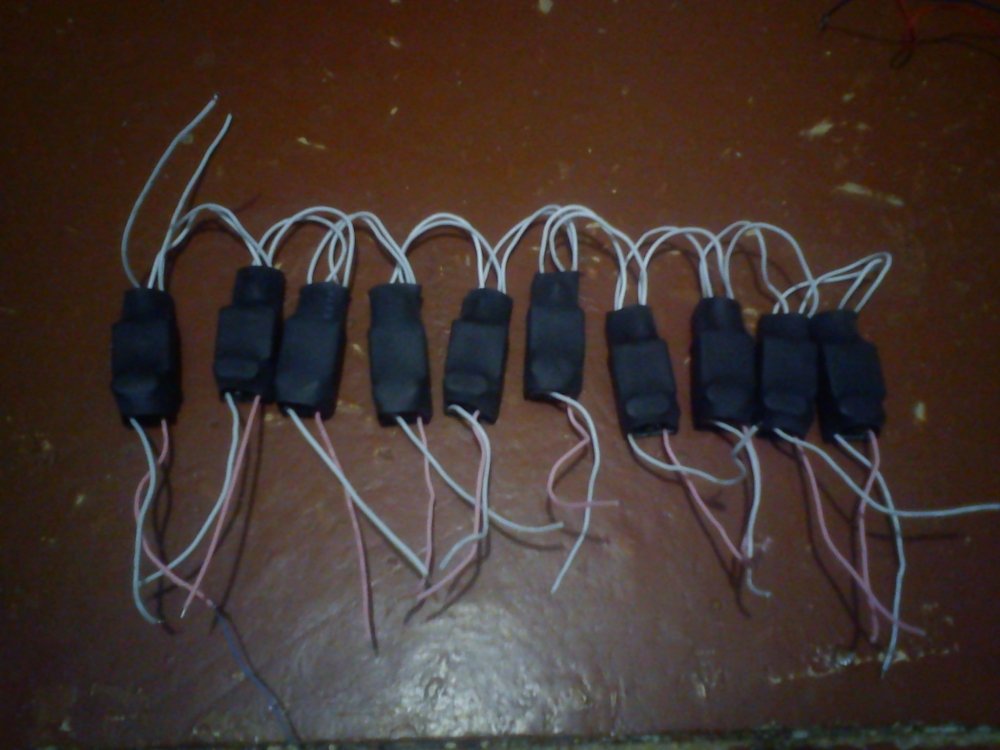

и изолируем термоусадкой

потом драйвера вставляем в уже собраный радиатор

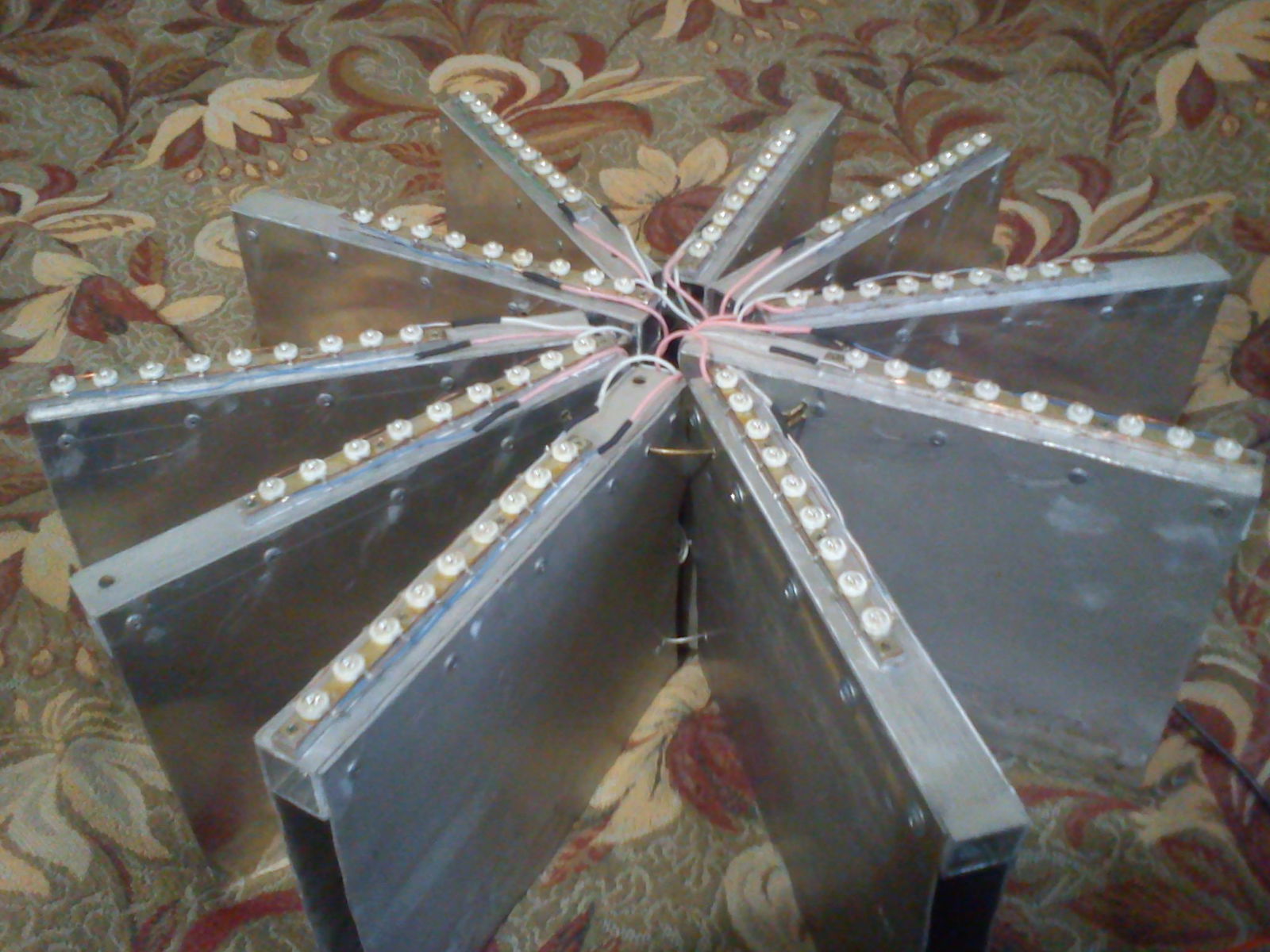

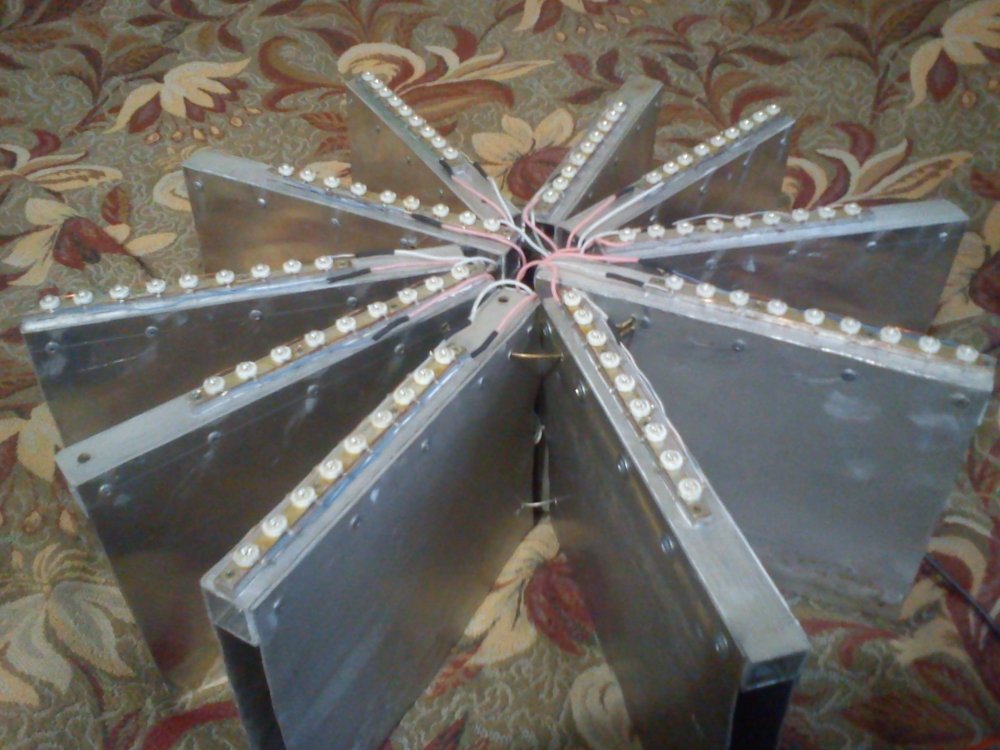

привинчиваем полоски диодов и припаиваем к ним провода от драйверов

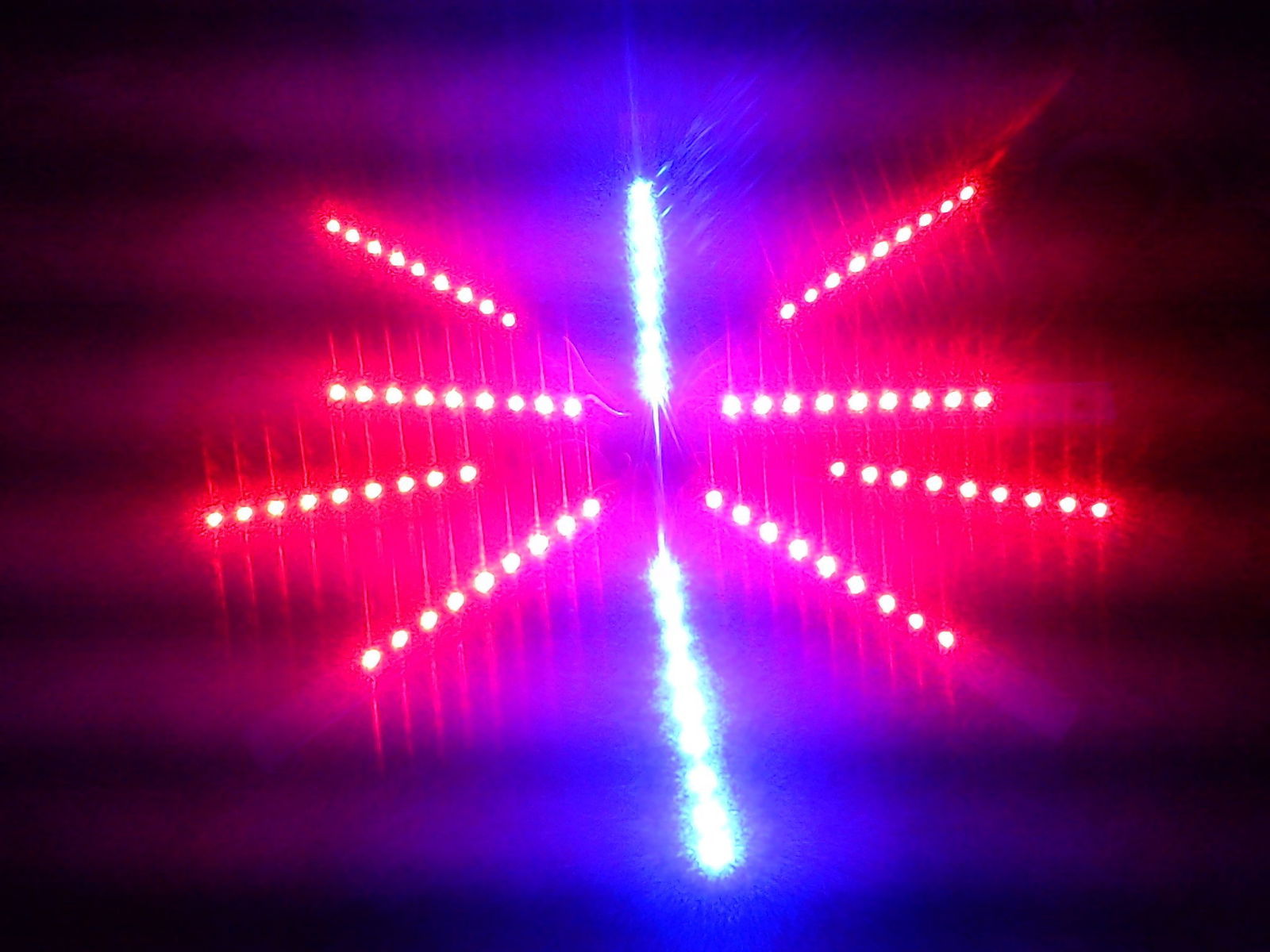

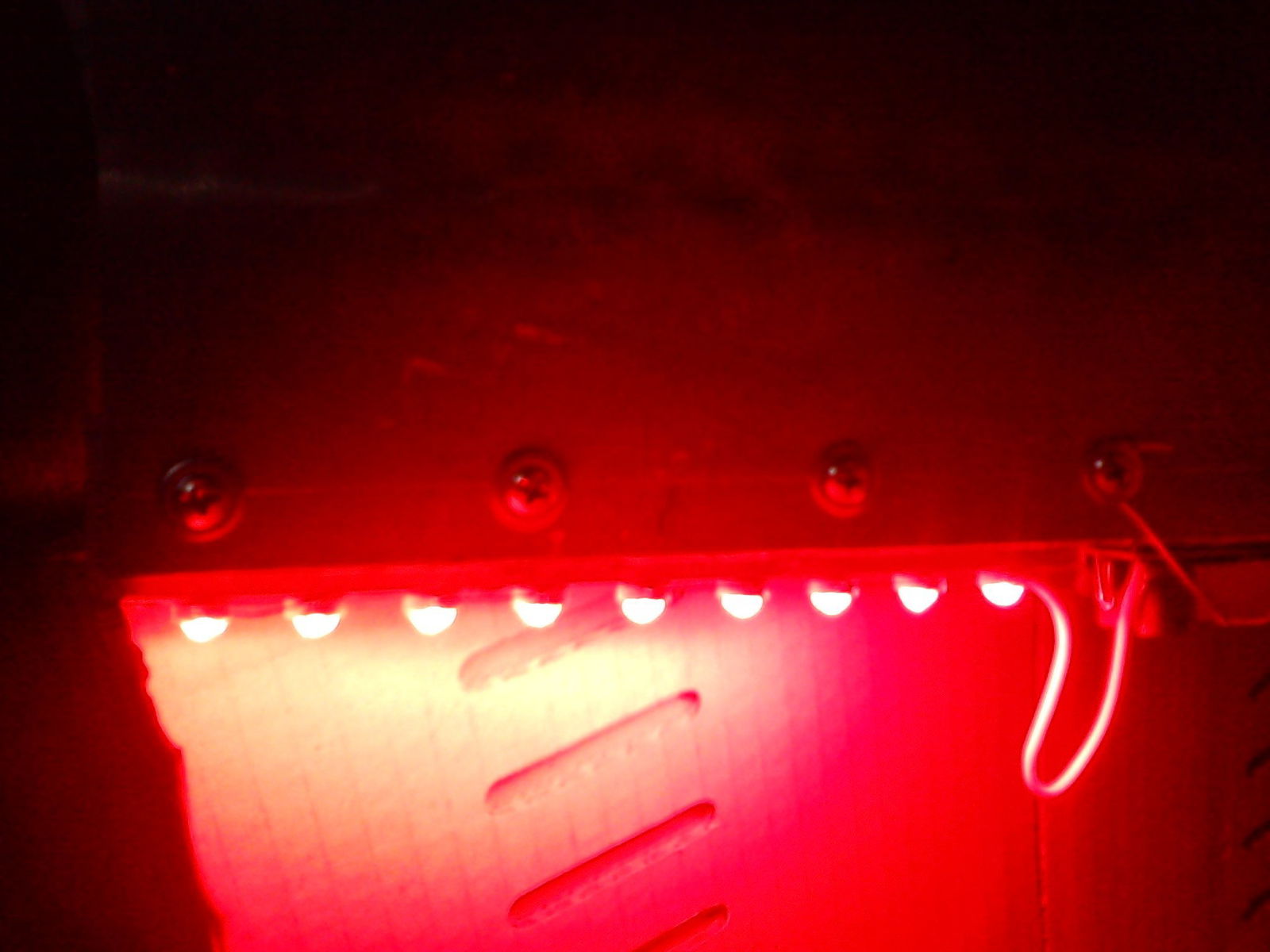

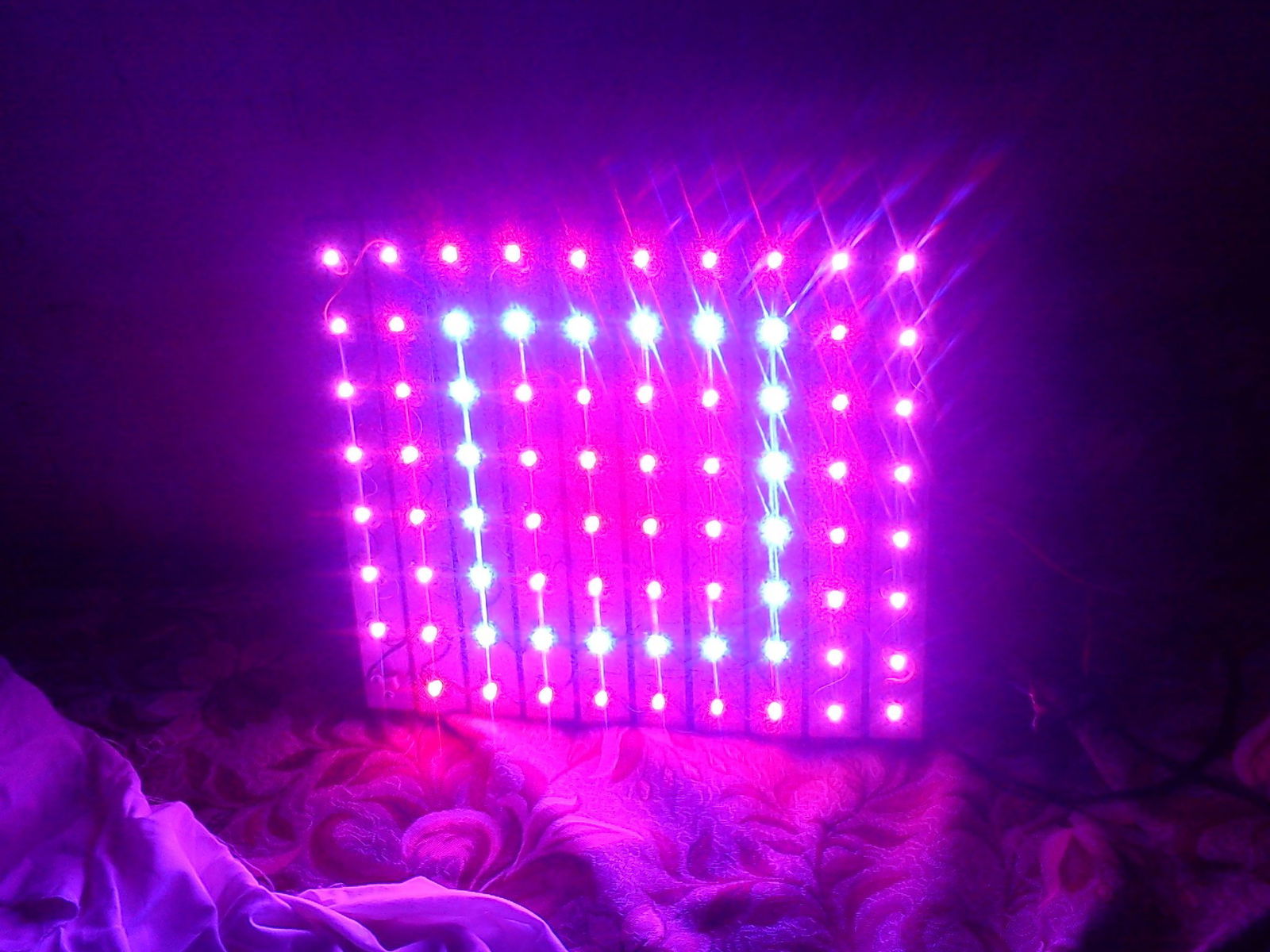

ну и включаем, проверяем

[Рауль]

Браво!

Очумелые ручки не перевелись ещё.

Можно добавить ряд отверстий на боковых пластинах радиатора. Снизу и сверху. Увеличит конвенцию воздуха.

[4lbmix]

Отверстия сверлить не стал, а добавил еще 16 синих светодиодов и внедрил в центр радиатора вентилятор. В результате тест в закрытом пространсве показал, что конструкция нагревается меньше 50.

[4lbmix]

Еще сделал тест на деградацию кристаллов, другого светильника, который показал, что за 5 полных циклов выращивания под ним, диоды практически нисколько не деградировали. замеры делал обычным фотодиодом, фоторезистором, подключенный к микроамперетру и тестеру и сравнивал с аналогичными новыми кристаллами. Как вывод, думаю свои заявленные 50000 часов они прослужат, если соблюдать температурный режим не более 50 градусов и не нагружать кристалл на 100%.

И еще, при замерах оказалось, что фул-спектр диоды, дают практически в 2,5 раза меньше отклонение стрелки прибора, чем отдельно синие и красные, при одинаковом токе.

[Рауль]

15 минут назад, 4lbmix сказал:

фул-спектр диоды, дают практически в 2,5 раза меньше отклонение стрелки прибора, чем отдельно синие и красные, при одинаковом токе

Ну это же очевидно. У них потери на встроенном светофильтре.

[4lbmix]

42 минуты назад, Рауль сказал:

Ну это же очевидно. У них потери на встроенном светофильтре.

С такими потерями, легче переплатить за монохромные кристаллы, а для расширения спектра добавить белых 3000-5000К.

[Рауль]

Во-первых переплатить. Во-вторых не просто добавить для расширения, а балансировать со спектрометром. А его надо иметь. И главное, если хоть какой-то из диодов выйдет из строя, рассыпется весь балланс.

Ну и главное - если делать серией (а у кого ещё спектрометр может дома оказаться?), то по уму надо ШИМ-дримером балансировать. Да и муторно, всё одно, с каждым возиться. А если один-несколько, для себя, то "на глазок". И на балланс можно только надеяться.

В сумме - с фито, всё проще.

[4lbmix]

36 минут назад, Рауль сказал:

Во-первых переплатить. Во-вторых не просто добавить для расширения, а балансировать со спектрометром. А его надо иметь. И главное, если хоть какой-то из диодов выйдет из строя, рассыпется весь балланс.

Ну и главное - если делать серией (а у кого ещё спектрометр может дома оказаться?), то по уму надо ШИМ-дримером балансировать. Да и муторно, всё одно, с каждым возиться. А если один-несколько, для себя, то "на глазок". И на балланс можно только надеяться.

В сумме - с фито, всё проще.

Ты считаешь, у фито идеальный балланс?

[Рауль]

Не готов спорить. Не знаю что такое идеальный. Я помню видосы торговцев светильниками. Из этих видосов получается, что ДНАТ - так себе спектр, а вот их светильники - сила. Спроси гроверов, так ли это?

Я лишь надеюсь, что у фито баланс подходящий. Но не знаю что растят юзеры моих светильников.

[4lbmix]

Я тоже не хочу спорить на счет спектров, но все же тема про светильники именно для расты, а ей нужно много фотонов на цвете, особенно красного, которого в китайских фулах хватает только на вегу, ибо формулу люминофора по эффективнее еще не стырили)))

Я лишь за то, что если хочется гровить на леде, а денег на заводской светильник нет, правильно рассчитать и собрать его самому, с минимальными затратами и наибольшей эффективностью.

[Рауль]

9 минут назад, 4lbmix сказал:

если хочется гровить на леде, а денег на заводской светильник нет, правильно рассчитать и собрать его самому

Это аксиома, которую даже обсуждать нет смысла, в связи с её очевидностью.

[Skafa]

В 22.09.2017 в 23:26, 4lbmix сказал:

Ну скорее ватт 170... на 2800 оставь, для глаз чтоб по приятнее было. ну и расти под ней одну нормальную растишку. попробуй без линз и поближе лампу.

Привет Бро!линзы снял,повесил пока 30 сантимов над растой,следущий замес вобщем зделал,перепаивать пока ничего не стал боясь кривизны рук,тк запороть свет за 25 к для меня меня будет трагедия.10 дней от роду первый трилистник вылез.посмотрим что дальше.

[Skafa]

Ребзя гровил кто на аполло 6 мульти спектр минифермерском?напишите как оно.первый опыт с ним вышел криво.не хочю второй замес запороть.

[OsmanJha]

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

Рауль, в первую очередь жду твоего сообщения :D Бразы, скажите, что думаете об этом.

[Рауль]

Данных-то особо нет. Диоды запитаны строго по рекомендациям производителя. Но 90 градусные линзы. Широковато. Он и так не на пересвете и ещё часть света будет стенки освещать.

Как охлаждение построено - неизвестно. Обещают 40 градусов. Это идеал. А как на практике - хезе.

Спектр не указан. Наборной? Фито? Хезе.

Чьи диоды, тоже во мраке. Пишут "импортные". Так ведь китайские - тоже не отечественные.

В общем - хезе. Может - ДНАТ125 заменит, а может - гуано.

[4lbmix]

По сути дела все эти аполо, эффективно освещают расту, примерно по своим габаритам: аполо 4 - 35*35 см, аполо 6 35*50 и т д.

[OsmanJha]

В 10/11/2017 в 14:26, Рауль сказал:

Данных-то особо нет. Диоды запитаны строго по рекомендациям производителя. Но 90 градусные линзы. Широковато. Он и так не на пересвете и ещё часть света будет стенки освещать.

Как охлаждение построено - неизвестно. Обещают 40 градусов. Это идеал. А как на практике - хезе.

Спектр не указан. Наборной? Фито? Хезе.

Чьи диоды, тоже во мраке. Пишут "импортные". Так ведь китайские - тоже не отечественные.

В общем - хезе. Может - ДНАТ125 заменит, а может - гуано.

Всмысле..? За бугром растят на них- огого какие выходят, днату 600 не уступят ничуть. Там спектр 2700к и 6000к, для веги и цвета, есть два выключателя для включения нужного спектра.

Изменено 12 октября 2017 пользователем OsmanJha

[Рауль]

13 минуты назад, OsmanJha сказал:

Всмысле..? За бугром растят на них- огого какие выходят

Ты о чём? Читать умеешь?  Я подробно расписал то, что увидел по ссылке. А что там за бугром растят? Приведи того кто растит и пусть выложит реп.

О каком "всмысле" речь?

Изменено 12 октября 2017 пользователем Рауль

[OsmanJha]

5 минут назад, Рауль сказал:

Ты о чём? Читать умеешь. Я подробно расписал то, что увидел по ссылке. А что там за бугром растят, приведи того кто растит и пусть выложит реп.

О каком "всмысле" речь?



В 10/11/2017 в 14:26, Рауль сказал:

В общем - хезе. Может - ДНАТ125 заменит, а может - гуано.

Лед за 15к заменит днат 125 (О_о) за 800-1000 рублей? :D:D:D Если посмотреть работы зарубежных гроверов на LED'ах- можно ахнуть что работают на ровне с днатом 600..

Изменено 12 октября 2017 пользователем OsmanJha

[Рауль]

4 минуты назад, OsmanJha сказал:

Если посмотреть работы зарубежных гроверов на LED'ах- можно ахнуть что работают на ровне с днатом 600

Выкладывай реп, заценим.



5 минут назад, OsmanJha сказал:

Лед за 15к

Да хоть за 150к. Мне его не покупать и цена не интересует. Я оцениваю то что вижу и не фантазирую.

[OsmanJha]

1 час назад, Рауль сказал:

Выкладывай реп, заценим.



Да хоть за 150к. Мне его не покупать и цена не интересует. Я оцениваю то что вижу и не фантазирую.

Да наезд то был не в твою сторону а в сторону ситуации- не могу определиться брать led или нет.

[Рауль]

ДНАТ относительно дёшев при покупке. Но расходует энергию и требует канальника.

ЛИД дорогой при покупке. Но проще решается вопрос отвода тепла и экономится процентов 30-40 энергии.

За 15к можно купить 2-4 ДНАТ600 и уверенно осветить 1.5-2 кв.м.

ЛИД ещё не стал народным светильником гровера. (Хотя и движется в эту сторону)

Я бы сказал (на текущий момент): ЛИД это светильник для площади 0.3 кв.м. и меньше. Для пол метра и больше - всё же ДНАТ. Между 0.3 и 0.5кв.м. - можно обсуждать.

[aziconya]

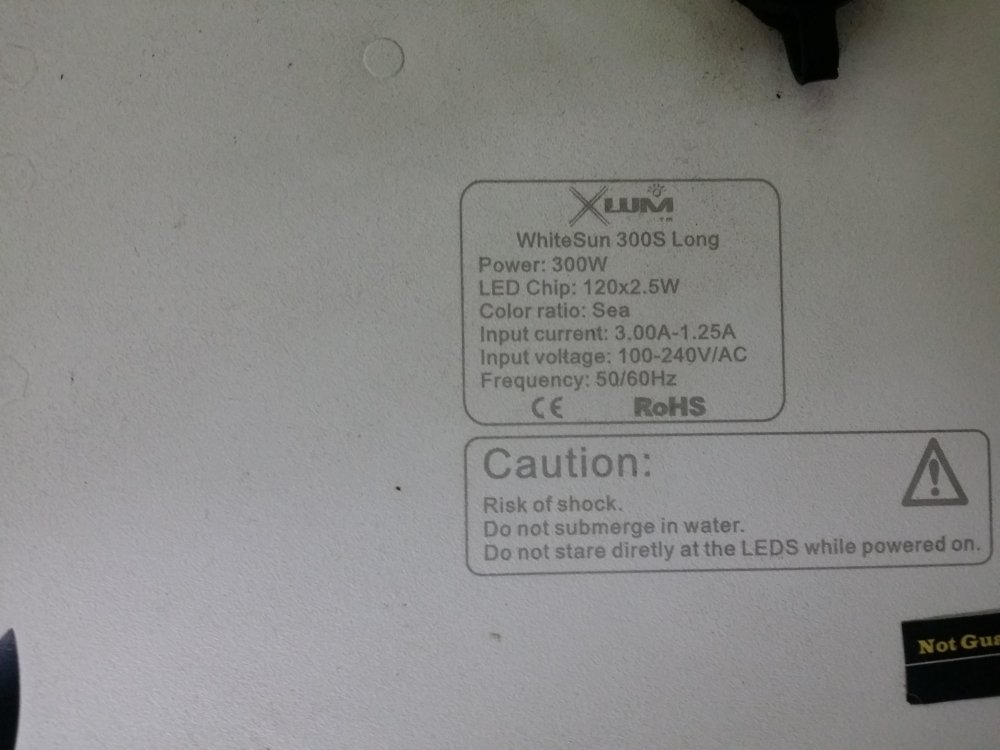

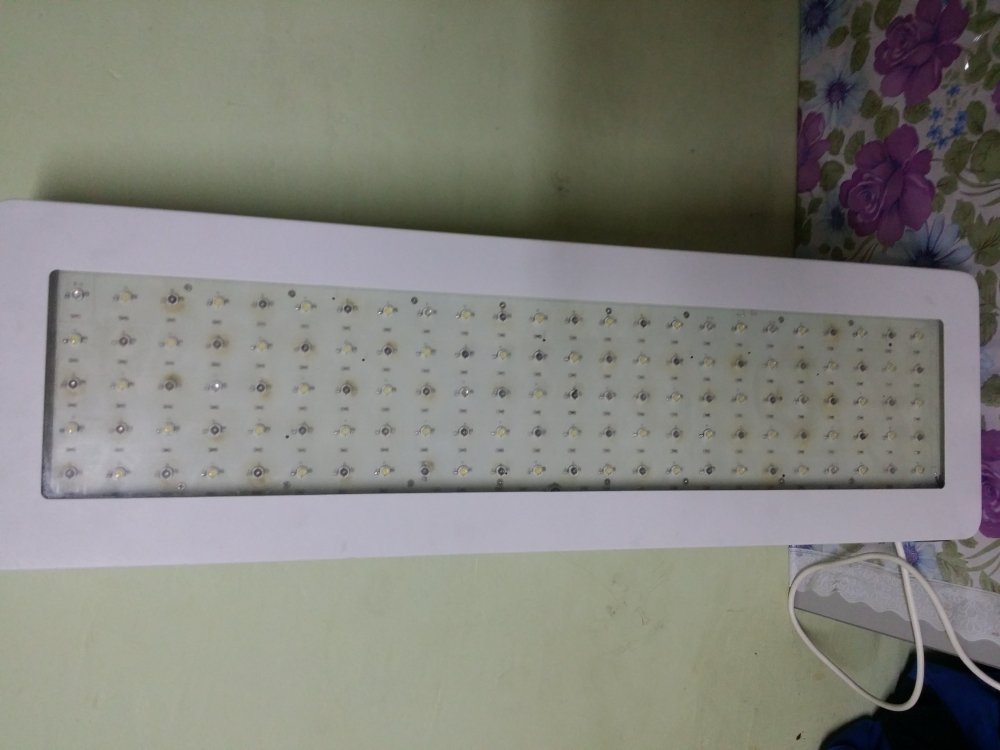

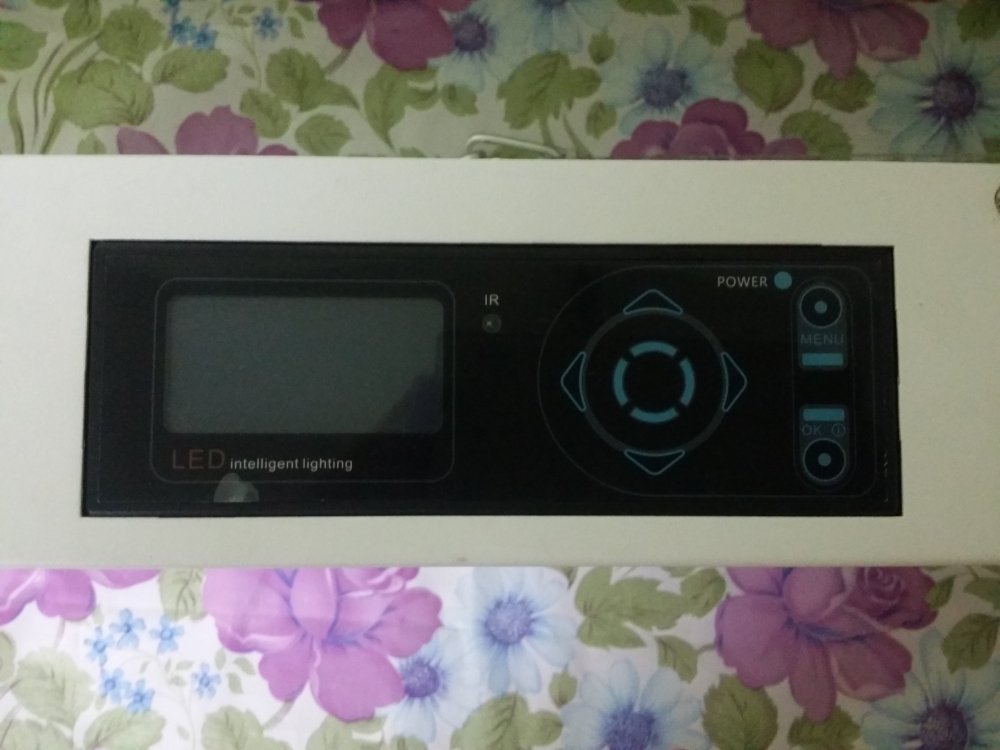

Привет всем гроверам. В общем начну сразу с сути. Досталось мне вот токой чудо в нахаляву xlum whitesun 300s long. Сперва не поверил своему счастью но радовался не долго окозалась она для аквариума. Вот ее данные.

• Освещаемая площадь для аквариумов до 350 литров.*

• Срок службы до 50.000 часов.*

• Номинальное напряжение: 220-240V 50Hz.

• Потребляемая мощность: 300W.

• Источник света: BRIDGELUX LED мощностью 120 x 2,5W

• Цвет: Белый 6500K / Синий 460nm / Синий 430тm / Красный 660нм

• Рабочая температура: -20°c ~ +60°c

• Угол освещения: 60 °

• Размер: 800x240x70mm

• Вес: 9.2 кг.

В общем есть желания ее переделать  для ростений  и тут нужен совет, так как 120 светодиодов. Нужно ли менять все? Сколько ставить фул спектра сколько синих (хотя их там половина) сколько красных и в каком порядке. В общем нужны дельные советы кто что бы сделал и как. Большое спосибо за рания.



[OsmanJha]

13 минуты назад, Рауль сказал:

ДНАТ относительно дёшев при покупке. Но расходует энергию и требует канальника.

ЛИД дорогой при покупке. Но проще решается вопрос отвода тепла и экономится процентов 30-40 энергии.

За 15к можно купить 2-4 ДНАТ600 и уверенно осветить 1.5-2 кв.м.

ЛИД ещё не стал народным светильником гровера. (Хотя и движется в эту сторону)

Я бы сказал (на текущий момент): ЛИД это светильник для площади 0.3 кв.м. и меньше. Для пол метра и больше - всё же ДНАТ. Между 0.3 и 0.5кв.м. - можно обсуждать.

Бро, спасибо что разложил все по полочкам! За энергию переживаю- палево (будь дома не было бы вопросов). У меня здесь дела на неопределнный срок, покупать шмаль и обеспечивать барыг не собираюсь. А 1-2 кустиков не хватает, разлетается за пару месяцев. Хочется сгровить разок да чтобы хватило на год. Поэтому смотрел в сторону LED apo 8 (в два раза больше той, на которую давал ссылку). Теперь в замешательстве сижу и думаю- шо делать то йопта :D
