Магнитный пускатель.

[valtor]

Всем привет.

Сегодня я почесал голову и подумал рассказать о такой полезной штуки как магнитный пускатель понятным языком.потому как сталкнувшись с этим в первый раз не все могут понять что да как.

Итак для чего он вообще нужен?он нужен для того чтобы не перегорали таймеры при включении и выключении различного оборудования а в частности это ДНАТ.

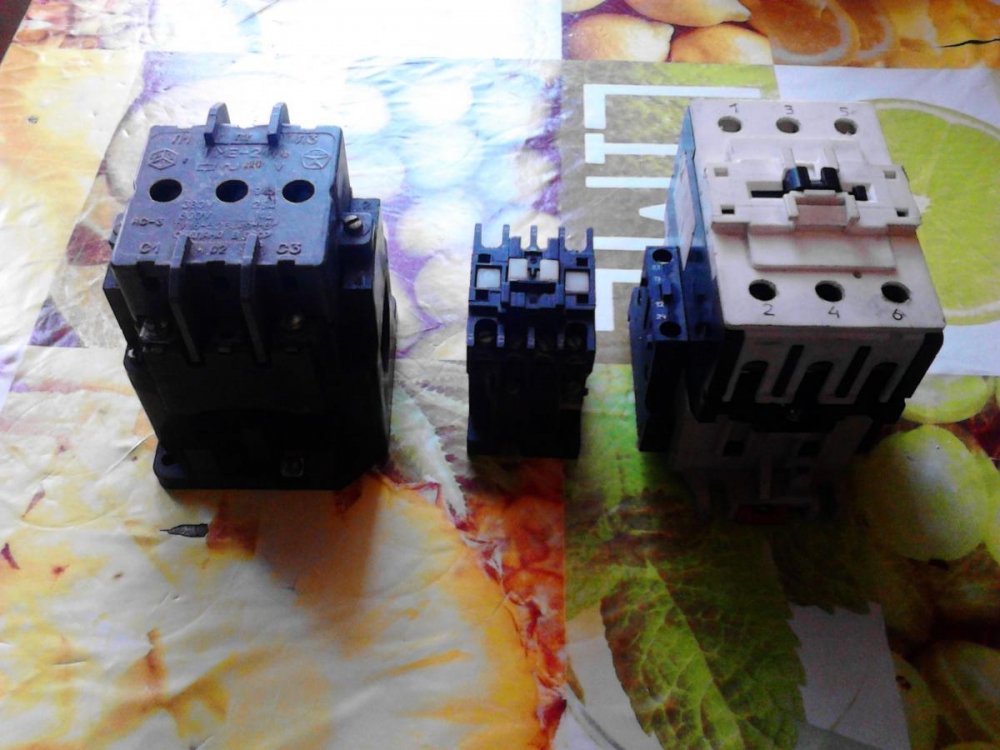

как мы видем на вид они быват разные,большие,маленькие на 110,220,380 вольт но суть одна и таже.

значит так: магнитный пускатель делится на две части.

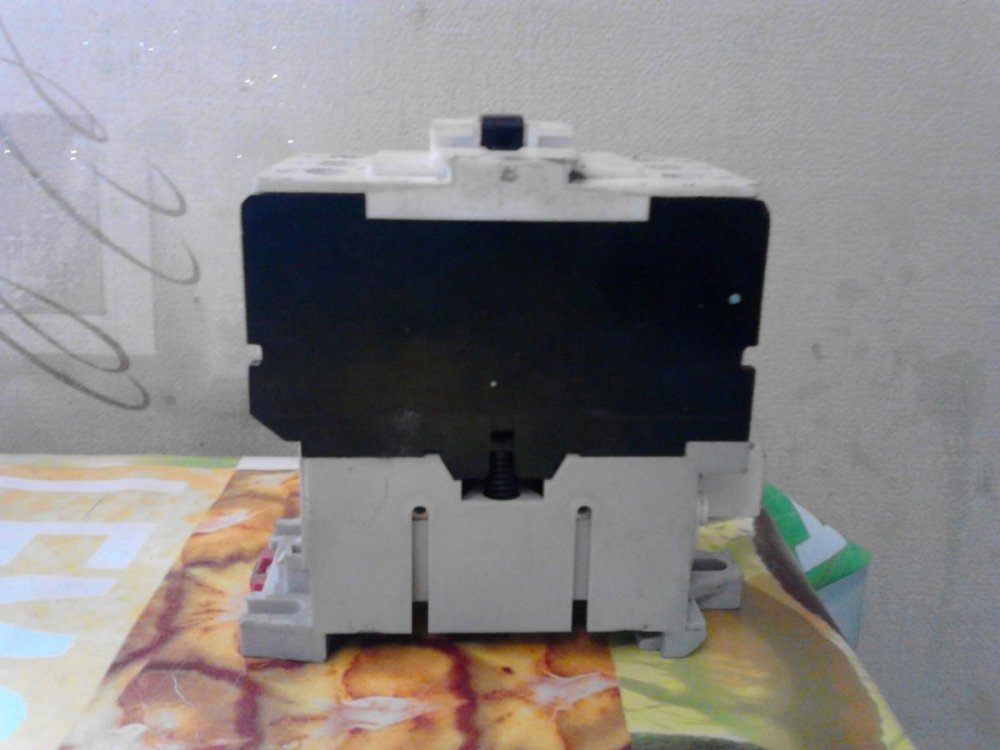

сейчас мы разберем и поглядим что к чему.

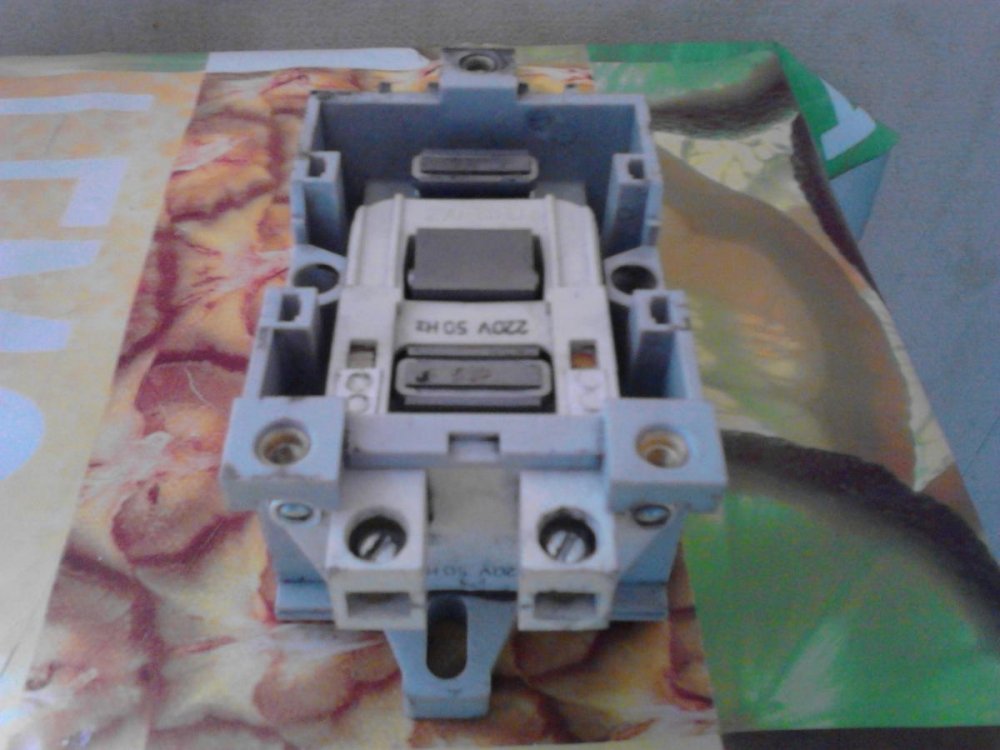

нижняя часть - это сама магнитная катушка.

к которой мы подаем 220 вольт.

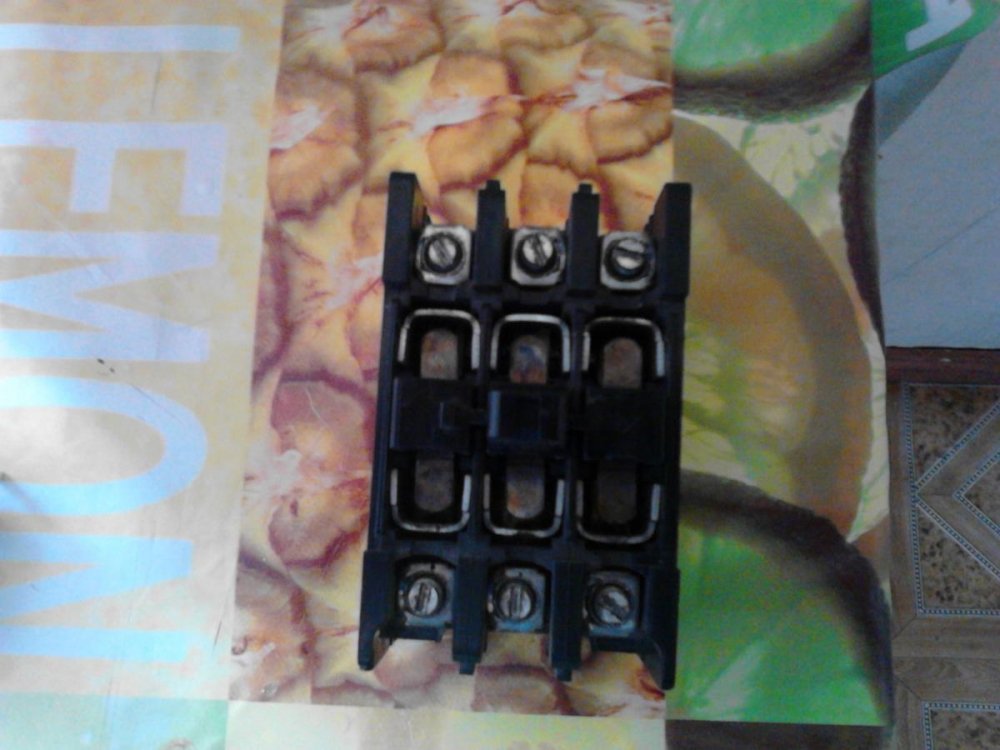

и верхняя часть - это контактный блок у которого в данной модели 3 контакта.

когда мы подаем напряжение на магнитную катушку она примагничевает контактную часть за счет чего соединяются контакты.

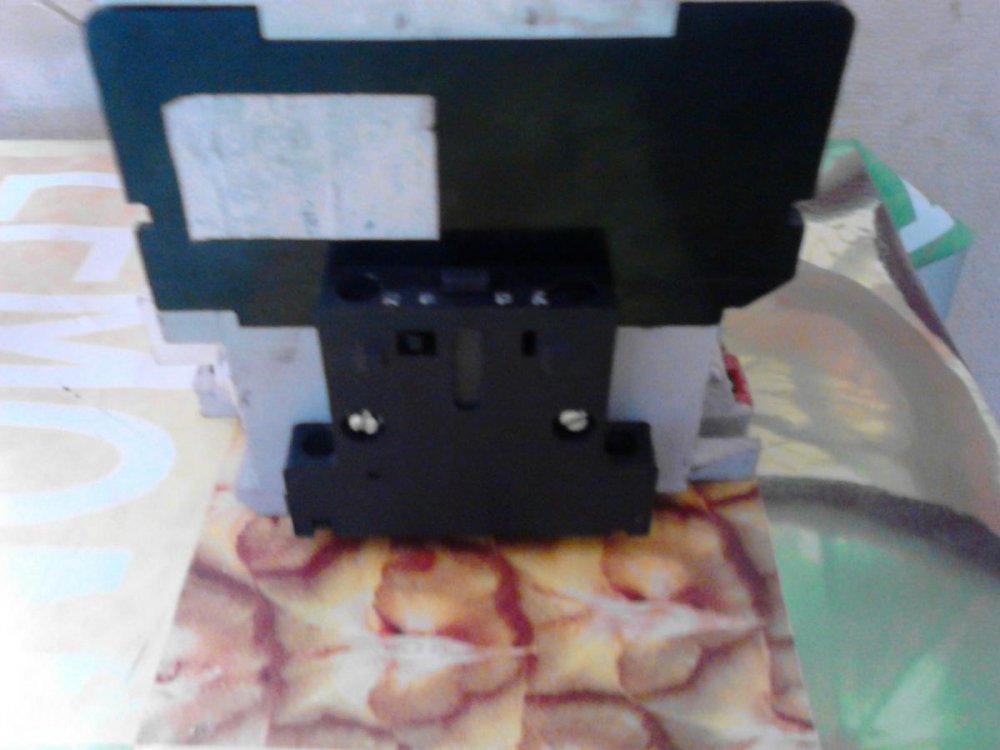

еще с боку тут есть такие вот коробочки с дополнительными контактами.

теперь разберем и их.

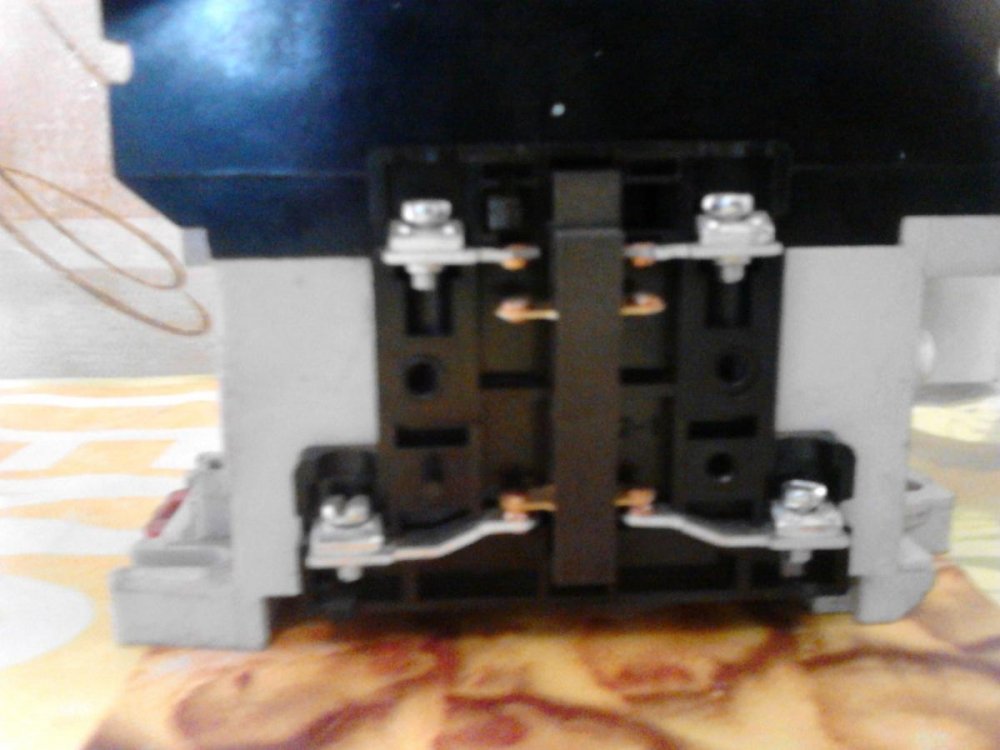

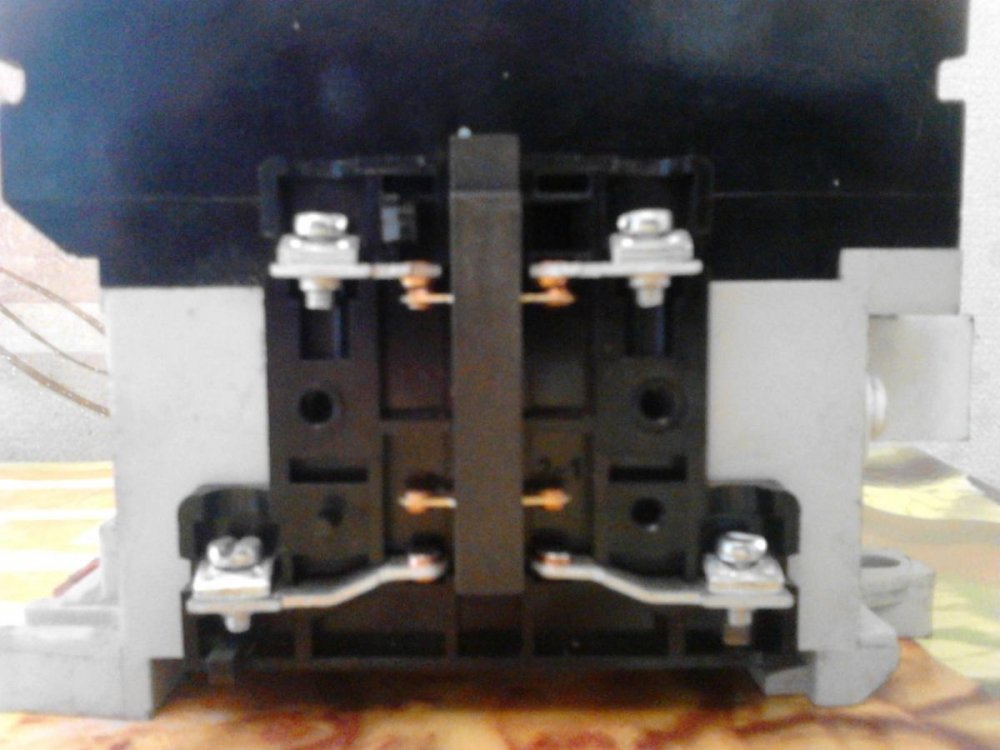

и что мы тут видем?а вот что - это два контакта один замкнут в выключенном состоянии а другой раззамкнут в выключенном состоянии.

теперь включаем пускатель и видим что все наоборот первый контакт разомкнулся а второй сомкнулся.

что это нам дает?очень много:допустим можно сделать что бы при выключении Дната загоралась зеленая лампочка или на ночь включалась вентеляция через диммер и многое другое.

а сейчас поглядим схему подключения.

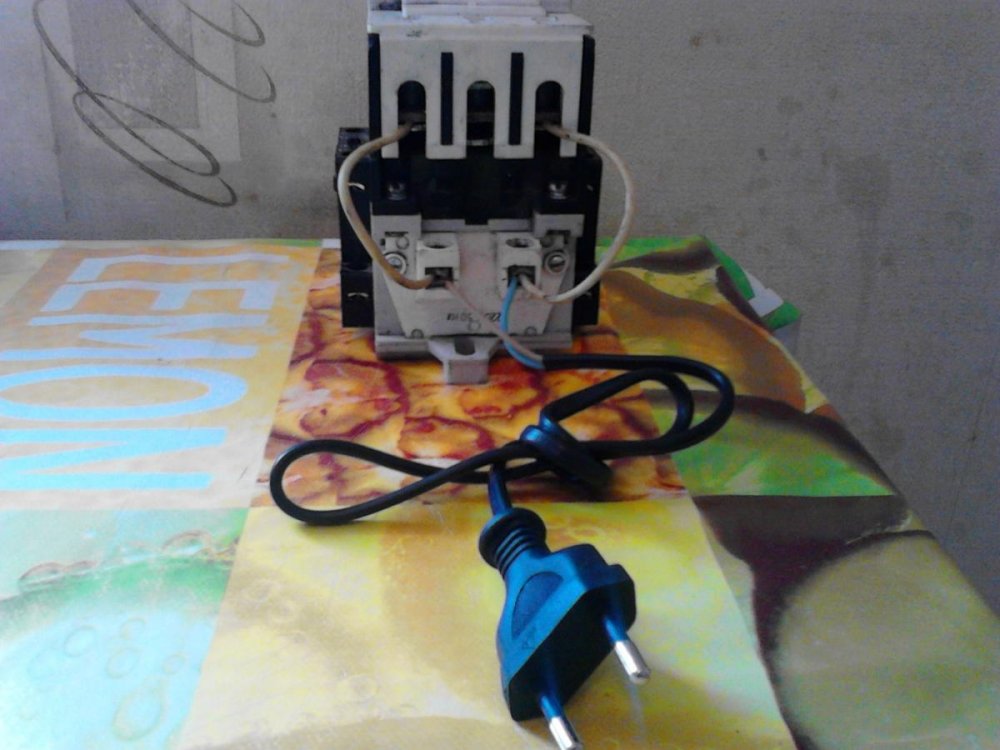

1) итак берем вилку и запитываем магнитную катушку.

2) кидаем фазу и ноль на контактную часть.

3)соединяем обратные контакты с системой Днат в моем случае просто лампочка.

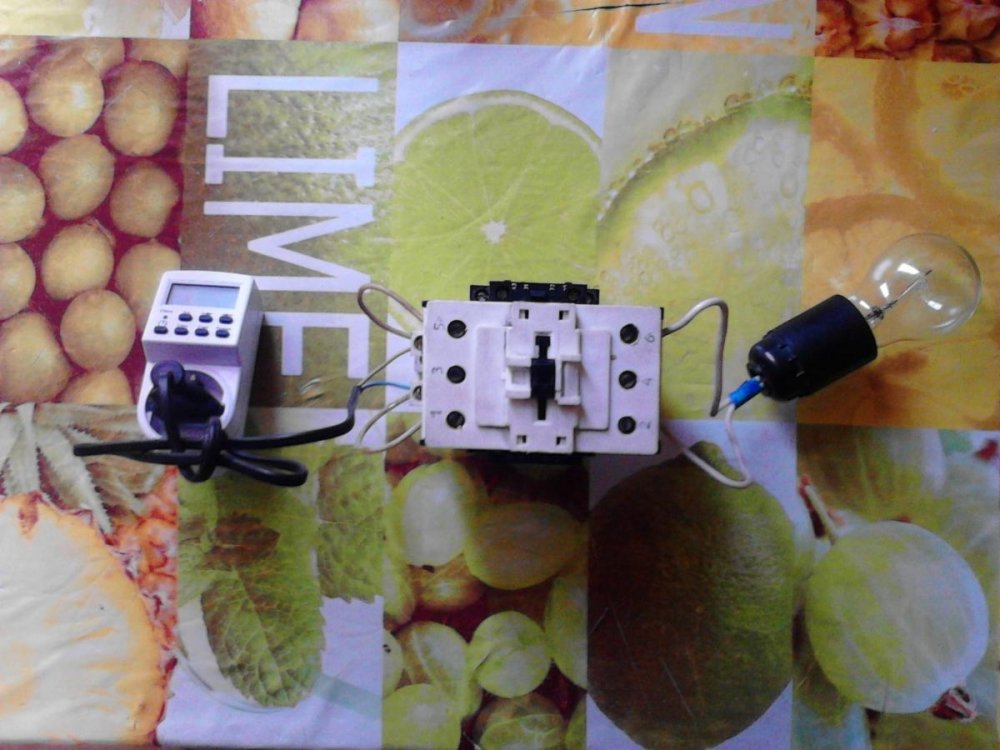

вилку включаем в таймер и вуаля все работает))

надеюсь что статейка кому нибуть понадобится и не будет безполезной информацией)))

всем желаю удачного грова и сладких шишак!!!!!

Изменено 14 апреля 2014 пользователем valtor

[Сибиряк]

Поясни для чего он вообще нужен, какие функции выполняет , почему его ставят

а вообще статья отличная :good:

[valtor]

магнитный пускатель нужен для того чтобы не перегорали таймеры.

[BaDD]

Поясни для чего он вообще нужен, какие функции выполняет , почему его ставят

а вообще статья отличная :good:

МП нужен для предотвращения "залипания" слабеньких китайских контактов в слабеньких китайских таймерах, которые все сейчас такие... В момент пуска энергоёмкой аппаратуры (в частности, ДНаТ, и др. (у меня в боксе стоит электроотопитель,, который тоже жрёт немало)) через контакты проходит большой ток, и велика вероятность "залипания" этих контактов, то есть разомкнуться самостоятельно они не могут. А в МП эти контакты усиленные. Магнитные пускатели выполняют очень важную противопожарную функцию, так как вероятность возгорания проводки при использовании МП намного меньше.

P. S. У меня однажды из - за отсутствия МП в системе сгорел уникальный трехлистный росток. Контактик в реле просто "залип", отопитель не выключился, и росток просто сварился от высокой темпы. Сейчас я умнее стал, через магнитные пускатели у меня питается ВСЁ оборудование в боксе.

[anondub]

Если есть лишние деньги берите пускатель, у меня таймер нормальный и никакой пускатель не нужен.Нагрузка всего 600 ватт.

[anondub]

На всякий случай добавил в схему дната автоматический выключатель на 16ампер.

[SHkurah0d]

Ребят  , подскажите  в чем проблема : подключил магнитный пускатель по представленной схеме ,но во время включения по таймеру пускатель не замыкается (

[RokoD]

Ребят  , подскажите  в чем проблема : подключил магнитный пускатель по представленной схеме ,но во время включения по таймеру пускатель не замыкается (



Таймер кинь на А1 и А2

[детон]

Катушку магнита прозвони, может пробитая.

[SHkurah0d]

Таймер кинь на А1 и А2

Так и сделал , от этих контактов кинул перемычки на верхнюю часть .



Катушку магнита прозвони, может пробитая.

Прозвонил контакты А1 и А2 к которым идет питание - все доходит ,прозвонил верхнюю часть(куда стоят перемычки)- тоже норм ,замкнул кнопку - сигнал приходит на другую сторону ....

[SHkurah0d]

[RokoD]

Так и сделал , от этих контактов кинул перемычки на верхнюю часть .



Прозвонил контакты А1 и А2 к которым идет питание - все доходит ,прозвонил верхнюю часть(куда стоят перемычки)- тоже норм ,замкнул кнопку - сигнал приходит на другую сторону ....



Не правильно. Таймер на А1 и А2 , а 220 вывести отдельной линией питания 220 вольт. 220 подключай L1 и L2 - вход и Т1 с Т2 - выход, с которого и запитаешь девайсы ы боксе.

[RokoD]

Перемычки убери.

[Пионэр]

А таймер электронный? Он работает, как выключатель, если без розетки на корпусе

[SHkurah0d]

Не правильно. Таймер на А1 и А2 , а 220 вывести отдельной линией питания 220 вольт. 220 подключай L1 и L2 - вход и Т1 с Т2 - выход, с которого и запитаешь девайсы ы боксе.

И такой способ не позволяет катушке замыкаться при подключении к питанию.

[SHkurah0d]

А таймер электронный? Он работает, как выключатель, если без розетки на корпусе

Электронный таймер ТМ22

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

Могу ли без отрицательных последствий использовать комплект без магнитного пускателя ?

[Пионэр]

Посмотри в районе контактов катушки А1 и А2 должно быть указано 220 В 50 Гц

Если написано 380 В 50 Гц, то этот пускатель не для однофазной системы...катушке не хватит напряжения

[SHkurah0d]

Посмотри в районе контактов катушки А1 и А2 должно быть указано 220 В 50 Гц

Если написано 380 В 50 Гц, то этот пускатель не для однофазной системы...катушке не хватит напряжения

M7 220-230V 50Hz

      230-240v 60Hz

[Пионэр]

Прикрути провода к А1 и А2 и тупо сунь в розетку...может, дело в таймере

[SHkurah0d]

Прикрути провода к А1 и А2 и тупо сунь в розетку...может, дело в таймере

И так тоже пробовал ... что такое фиг пойму ... мб обойтись без пускача ?

[vitek]

И так тоже пробовал ... что такое фиг пойму ... мб обойтись без пускача ?

если катушка  на прямую 220в не работает! знат меняй катуху

[servus]

когда подсоеденяем а1 и а2 в розетку то врубаем магнитный пускатель вот и все клемы закнуты л1л2л3))остольные для реверса)

[vitek]

вещь хорошая,я когда покупал брал катуху про запас и двох этажный, при выкл верхние контакты смыкаются и я их использовал в качестве ночного подогрева растихе лампа с теплоотдачей вставлена в трубу для пас-вдува

[RokoD]

И такой способ не позволяет катушке замыкаться при подключении к питанию.



Бро, вот

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

на последней странице, я подробно описал как подключить пускатель с таймером. У меня сейчас в боксе все работает по данной схеме. Если у тебя не пашет, значит или таймер не дает импульс (неисправен\неправильно настроен) или сам пускатель неисправен. Тут без вариантов.

[БОЛТ86]

Ребята подскажите а на ДНаТ400 тоже рекармендуется ставить пускатель? В магазине когда покупал ПРА для ДНаТ400 уточнил этот вопрос (магазин с достойной репутацией и специалистами)

Мне сказали что никакого магнитного пускателя не нужно, посмотрели как на идиота.
