Вопросы касательно электрики вне бокса

[Ferma]

Друзья, имеется 2 источника питания 220V



Один работает с 6:00 до 23:00

Второй - c 19:00 до 7:00



Вопрос:

1) как организовать непрерывный источник питания (желательно без скачков напряжения при переключении с одного источника на другой)



2) какое оборудование необходимо для реализации данного проекта?



Получается что мне нужно сделать так:

когда есть напряжение в проводе №1 кушать с него, как только появляется напряжение в проводе №2, кушать с провода №2) как только появилось напряжение снова на №1 переключиться на потребление энергии с №1) и так по кругу...



или



когда отключается свет на источнике 1 то автоматом включается источник 2, свет на первом источнике появился и питание перекинулось на него



нид хелп)

[RPSVoloch]

Самый простой способ который не подрузомивает больших технических знаний и сильных вложений это:

Купить резистор на 100ом (сопротивление в простонародье)

Купить реле на 250 вольт 20 ампер  (250в 20А) с управлением на 5в

Купить зарядку от мобильнака в 500мА +

Взять у соседа паяльник и запоять всё.

Инструкция по спайке:

От зарядника отризаем кончик который втыкается в мобильник (можно самый слабый купить) оголяем частично 2 проводочка и к + проводу припаиваем резистор на 100ом (сопротивление чтоб реле не сгорело) минусовой провод сразу паяем к реле на контакт управления 1 и припаиваем 2 конец резюка тож на контакт управления реле 2. Дальше должно всё работать: втыкаем в розетку зярядку и релюха должна щёлкнуть. Если щёлкнула значит пайка проводов правильная, если нет смотрим что сделали не так и переделываем.

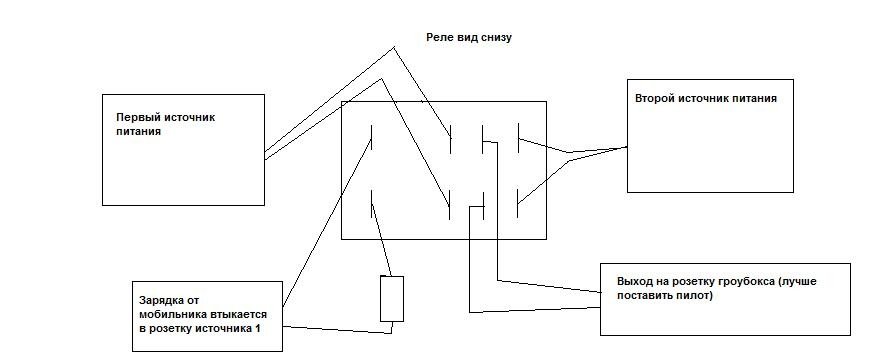

от реле по мимо 2 контактов на управление должно идти 6 контактов (2 ряда по 3 контакта) к ним подключаем: вход  с источника 1, выход на потребителей, вход с иточника 2.

Втыкаем конструкцию в розетку и вставляем туда же блок питания и смотрим горит ли гроубокс или нет.

[RPSVoloch]

[vloper00c]

 решение самое простое и правильное и дешевое) НО РЕЛЕ ЛУЧШЕ ПРОЗВОНИТЬ МУЛЬТИМЕТРОМ ПРЕЖДЕ ЧЕМ ВПАИВАТЬ)

[Ferma]





Самый простой способ который не подрузомивает больших технических знаний и сильных вложений

Спасибо, бро, сегодня заморочаюь







НО РЕЛЕ ЛУЧШЕ ПРОЗВОНИТЬ МУЛЬТИМЕТРОМ ПРЕЖДЕ ЧЕМ ВПАИВАТЬ

Мультьметр имеется) прозвоним)

[Negoro]

Во заморочки-то, паять-ваять, покупаешь два механических таймера, выставляешь режим работы на каждом, необходимые тебе и к каждому подключаешь разные фазы - их у тебя две - и всех делов, хотя может и не догнал сути.

[Ferma]

Во заморочки-то, паять-ваять, покупаешь два механических таймера, выставляешь режим работы на каждом, необходимые тебе и к каждому подключаешь разные фазы - их у тебя две - и всех делов, хотя может и не догнал сути.

Тоже думал над таким решением, только не понял как соединить из двух таймеров 2 провода в один, и что будет если таймеры будут работать одновременно?)



Изменено 17 ноября 2015 пользователем Ferma

[vloper00c]

Во заморочки-то, паять-ваять, покупаешь два механических таймера, выставляешь режим работы на каждом, необходимые тебе и к каждому подключаешь разные фазы - их у тебя две - и всех делов, хотя может и не догнал сути.

вариант не особый, разброс вовремени и получи КЗ или простой (что не критично). Реле дешево и сердито, а главное эффективно!

[RPSVoloch]

Себестоимость пайки и компонентов примерно 150р! Таймер 1 стоит 400р....  Дешевле, надёжнее, лучше, стабильнее будет использовать реле.  Могу схему предложить на полупроводниках но думаю тут меня не поймут немножечко... Там 300$ получается по запчастям без работы + неделя на отладку и проверку и будет источник бесперебойного питания на 40 минут. В случае с реле будет кратковременная просадка света на примерно 1 секунду.

[Ferma]

Приобрел реле, реледержатель и резистор (в сумме 200+250+20=570р)





Лечу домой, паять) ток что куда пока не знаю))))

Изменено 17 ноября 2015 пользователем Ferma

[RPSVoloch]

Приобрел реле, реледержатель и резистор (в сумме 200+250+20=570р)





Лечу домой, паять) ток что куда пока не знаю))))

Чёт дороговато взял... Я бы на твоём месте купил старую советскую релюху (50р) у неё выводы как раз идут так как я нарисовал. Резистор в 2 вата мощностью (с запасом) (10р). На реледержатель бы хер забил так как её и на деревяшку прикрутить можно легко. Самое дорогое скорее всего это зарядка от мобильника. Ах да в твоём случае паять не нужно!!!!!! Достаточно болтами зажать провода и забыть геморой с паянием как страшный сон)

[Ferma]

Чёт дороговато взял... Я бы на твоём месте купил старую советскую релюху (50р) у неё выводы как раз идут так как я нарисовал. Резистор в 2 вата мощностью (с запасом) (10р). На реледержатель бы хер забил так как её и на деревяшку прикрутить можно легко. Самое дорогое скорее всего это зарядка от мобильника. Ах да в твоём случае паять не нужно!!!!!! Достаточно болтами зажать провода и забыть геморой с паянием как страшный сон)

Вообще я любитель попаять, но решил взять все скопом) а зарядка у меня валяется (штук 5 от старых мобил разных)

Сейчас буду собирать все это дело)





Что получилось:







Резистор был благополучно потерян (или забыт на работе), по этому тестирование переносится на завтра



И вопрос, подойдет ли такой блок питания? (От сканера)

Раньше использовался для чистки монет электролизом)

[RPSVoloch]

Ну он как бы на 12в... Да и ток там в 1.5А что слишком дохера. Ты бы лучше написал название и модель своей релюшки. Оттуда и плясать нужно. Можно и без резюка конечно но там есть свои подводные камни и риски.

[Ferma]

Вот релюха





HJQ-13F-2Z

coil 220VAC

10A 240VAC

10A 30VDC



Характеристики:



Контактная схема 2C

Материал контактов Сплав серебра

Номинальная нагрузка 10 А 240 В ~/ 10 А 30 В =

Максимальное коммутируемое напряжение 250 В ~/ 30 В

Максимальный коммутируемый ток 10 А

Максимальная коммутируемая мощность 2500 ВА/ 300 Вт  (Это получается максимальная нагрузка на реле 300Вт?)

Сопротивление контактов (макс.) 100 мОм (при 6 В =, 1 А)









Такой блок к ней подойдет?)



И как узнать где плюс а где минус? по идее же в розетке нет + и -, там фаза и 0

Соответственно без разницы на какой провод паять Резистор?



Нашелся резистор кстати



Изменено 18 ноября 2015 пользователем Ferma

[vloper00c]

За глаза, составь схему реле (она кстати на торце нарисована должна быть), найди контакты для замыкания катушки. Сначала прозвони в выкл режиме, зарисуй, потом включи (щелчок) и прозвони уже в этом режиме, зарисуй и сразу все увидишь)

[RPSVoloch]

Резюк терь понятно почему он 20р стоил...  Зарядка покатит.

Изменено 18 ноября 2015 пользователем RPSVoloch

[Ferma]

За глаза, составь схему реле (она кстати на торце нарисована должна быть), найди контакты для замыкания катушки. Сначала прозвони в выкл режиме, зарисуй, потом включи (щелчок) и прозвони уже в этом режиме, зарисуй и сразу все увидишь)



За глаза ты имеешь ввиду 300 Вт на реле?

Прост у меня нагрузка на всю систему 4000Вт будет



Схема реле и так понятна) внутри видно что за контакты как и куда идут)

[RPSVoloch]

Контакты которые по бокам от гайки стоят это и есть для запитки катушки переключения.

[Ferma]

Контакты которые по бокам от гайки стоят это и есть для запитки катушки переключения.

По бокам от гайки? это где? ты на фотке увидел?



И по поводу + и - на зарядке как быть?)

Изменено 18 ноября 2015 пользователем Ferma

[RPSVoloch]

На схеме устройства.

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

[Ferma]

От зарядника отризаем кончик который втыкается в мобильник (можно самый слабый купить) оголяем частично 2 проводочка и к + проводу припаиваем резистор на 100ом (сопротивление чтоб реле не сгорело) минусовой провод сразу паяем к реле на контакт управления 1 и припаиваем 2 конец резюка тож на контакт управления реле 2.

Ну как раз туда и подключать мой зарядник...?) а что с + и - ?







На данный момент замкнуты 3 и 4 контакты

Когда щелкнет, будут замкнуты 1 и 2 контакты

5 и 6 контакты это выход

и 7 и 8 это блок управления как я понял)



На 7 или 8 паять резюк?)



По сути вся нагрузка (4000Вт) будет идти через эту квадратную писюльку, с хлюпенькими проводками?

Изменено 18 ноября 2015 пользователем Ferma

[RPSVoloch]

Ну как раз туда и подключать мой зарядник...?) а что с + и - ?







На данный момент замкнуты 3 и 4 контакты

Когда щелкнет, будут замкнуты 1 и 2 контакты

5 и 6 контакты это выход

и 7 и 8 это блок управления как я понял)



На 7 или 8 паять резюк?)

На 7 или 8 вывод но только на 1. от резюка на + зарядника.

[Ferma]

На 7 или 8 вывод но только на 1. от резюка на + зарядника.

Блин) никак не добьюсь от тебя)))) + зарядника это красный провод?

Просто в розетке переменный ток и там фаза и 0 то есть нету + и -

тоесть я вставить могу в розетку зарядник по разному, или в самом блоке зарядки распределяется + и -?

Короче буду паять на красный провод, так как по госту красный + черный -

[RPSVoloch]

Воо! Наконец то) А вообще это мультиметром проверяется в режиме проверки постоянного вольтажа... Международный стандарт: красный +, чёрный -

[RPSVoloch]

Ток ты 5 ватный резюк зря взял. Слишком уж дохера для такой конструкции...
