Kwox

Увлажнитель своими руками.

Оцените эту тему

Recommended Posts

Kwox

Решил заморочиться с изготовлением увлажнителя исходя из того, что заводские увлажнители в большинстве своем:

имеют малый объем воды, занимают много места ( бокс у меня маленький), низкопроизводительны да еще и стоят немало.

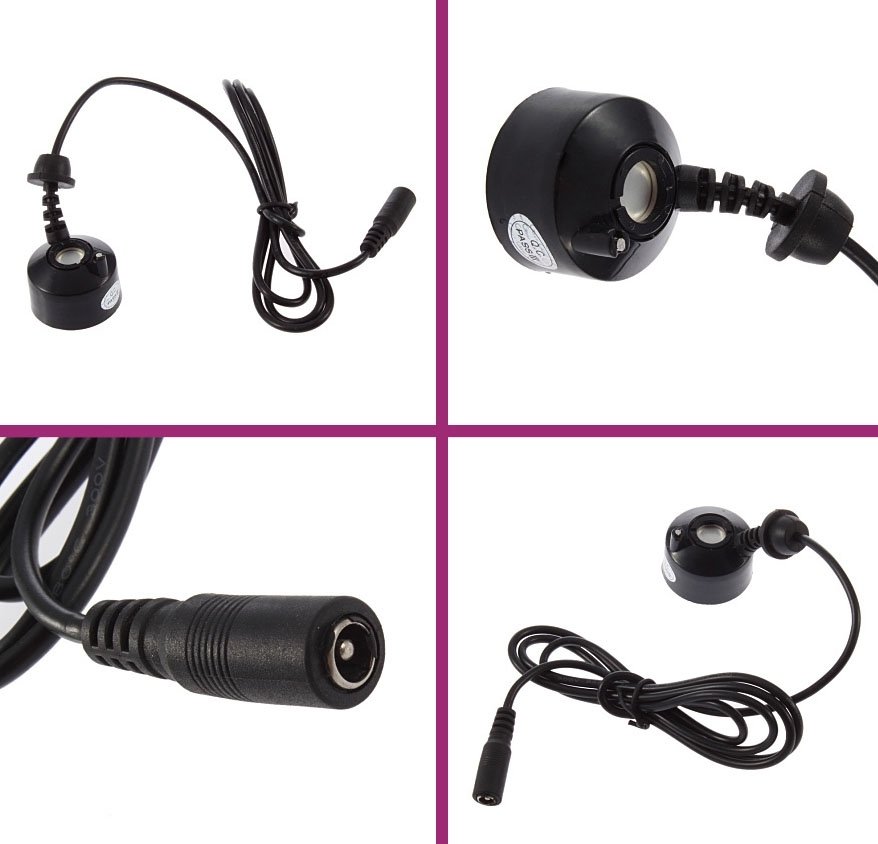

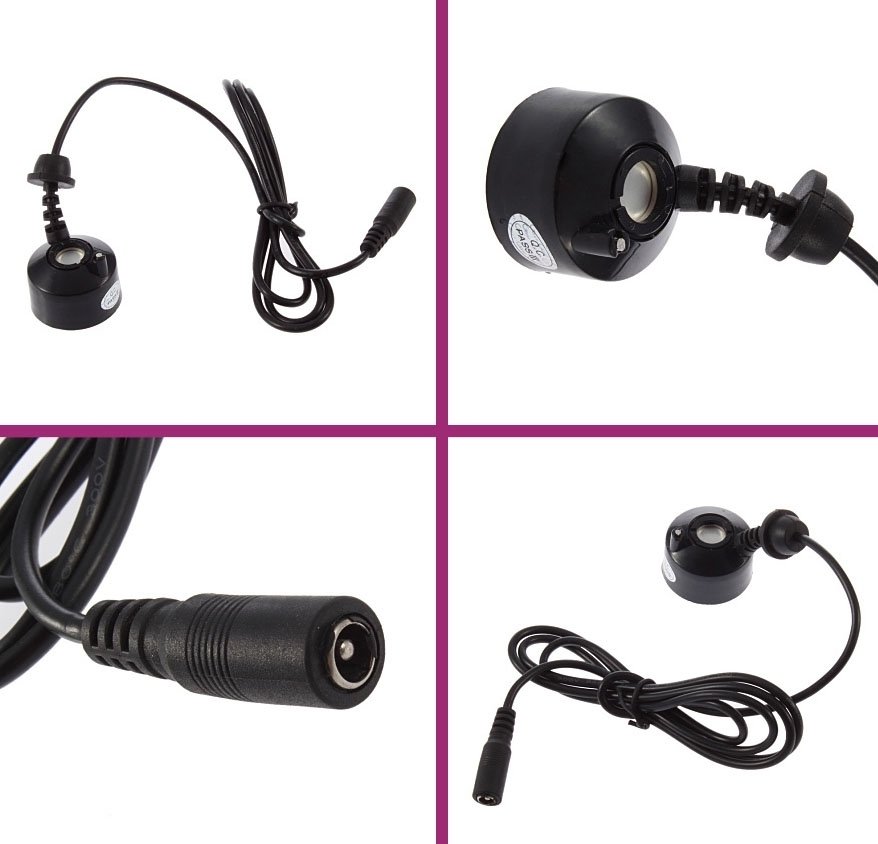

Первым делом заказал «сердце» увлажнителя, т.н. генератор тумана.






http://www.aliexpress.com/item/Recent-Ultrasonic-Mist-Maker-Fogger-Water-Fountain-Pond-Atomizer-Air-Humidifier/818911041.html



Работает эта штука от 24 В переменного тока, если есть где взять трансформатор 220-24В, то адаптер питания можно не покупать (что я и сделал).

Если трансформатора нет, то заказываем сразу с адаптером питания.



Емкость: вариантов более чем много, главное, чтобы емкость была с крышкой и эта крышка хорошо держалась на емкости (в моем случае емкостью является контейнер для стирального порошка, объемом 5 л и размерами 32х23х10 см).





Чтобы увлажнитель работал, туман, который производит генератор нужно «выдувать» из емкости, а для этого нам потребуется; два канализационных отвода  диаметром 40мм,post-18013-0-27439800-1390917022_thumb.jpg один 90 градусов(вдув), второй 45(выдув, можно использовать просто трубу или сделать отверстие в крышке, но тогда не получится направлять струю влажного воздуха в нужную сторону) и компьютерный кулер 40мм.

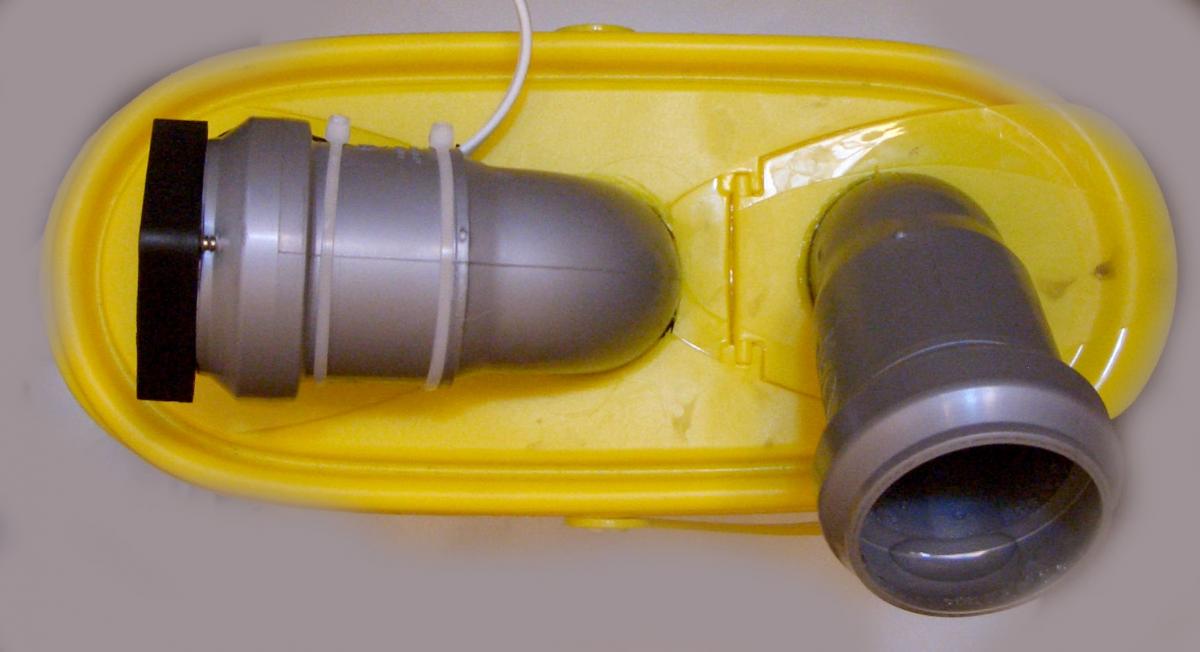

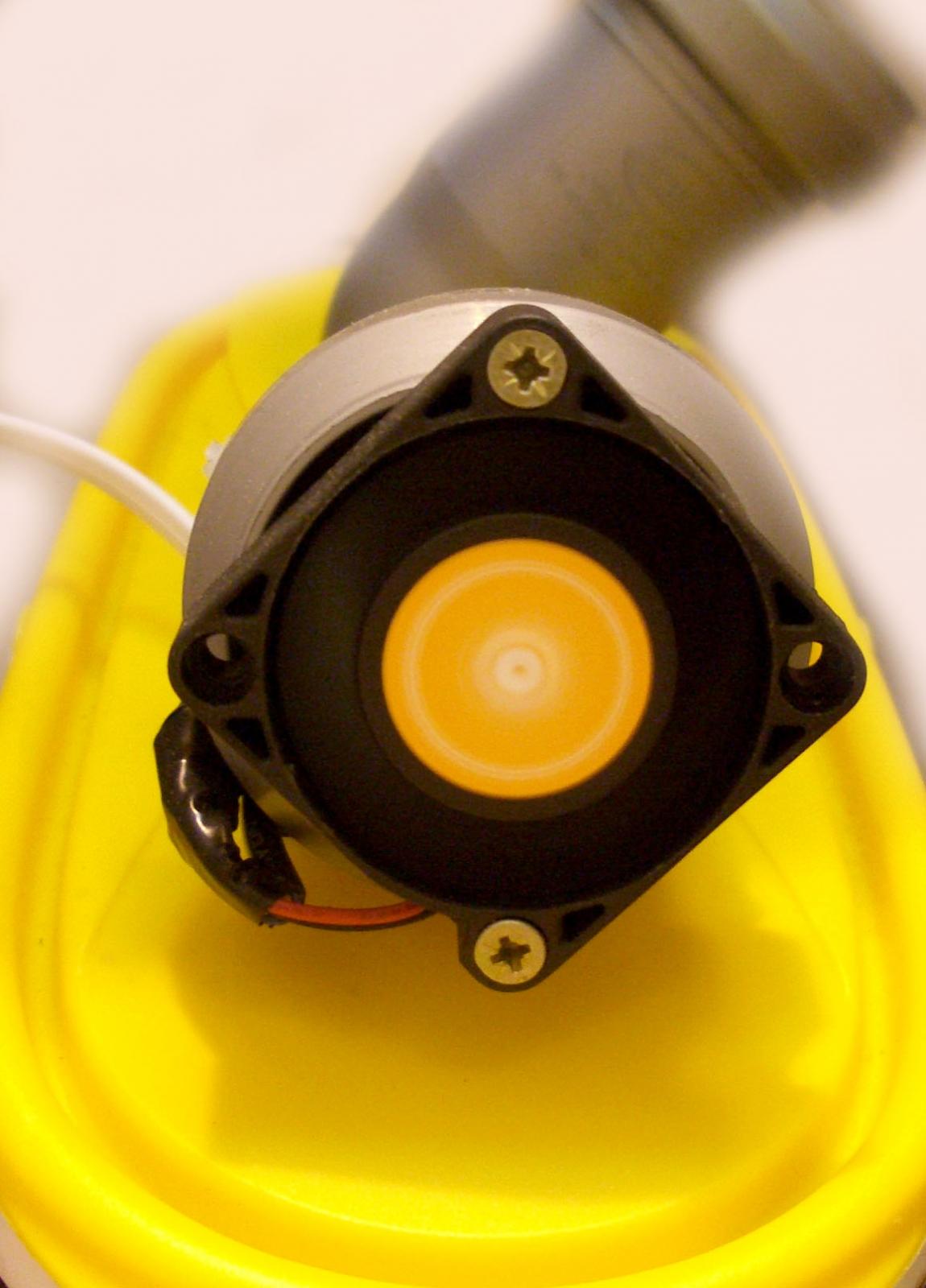

Кулер прикручиваем саморезами к раструбу отвода 90 градусов(резинку выбрасываем), так, чтобы кулер дул в трубу.post-18013-0-99454700-1390917025_thumb.jpg

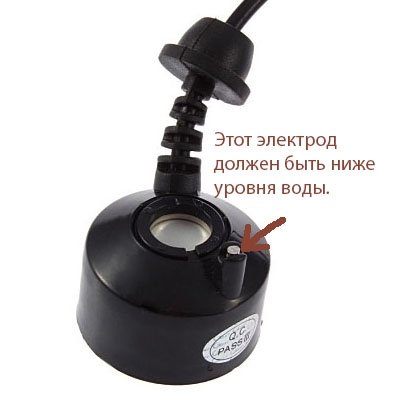

Чтобы генератор работал он должен быть погружен в воду так, чтобы электрод был ниже уровня воды post-18013-0-95518200-1390917243_thumb.jpg

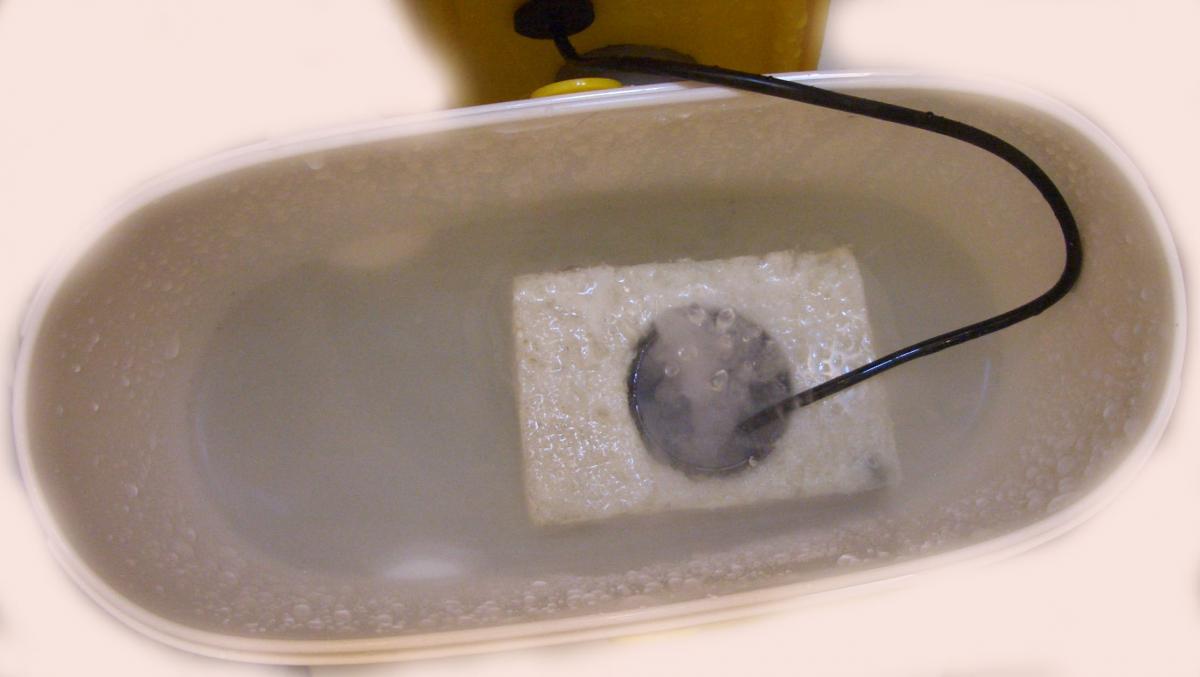

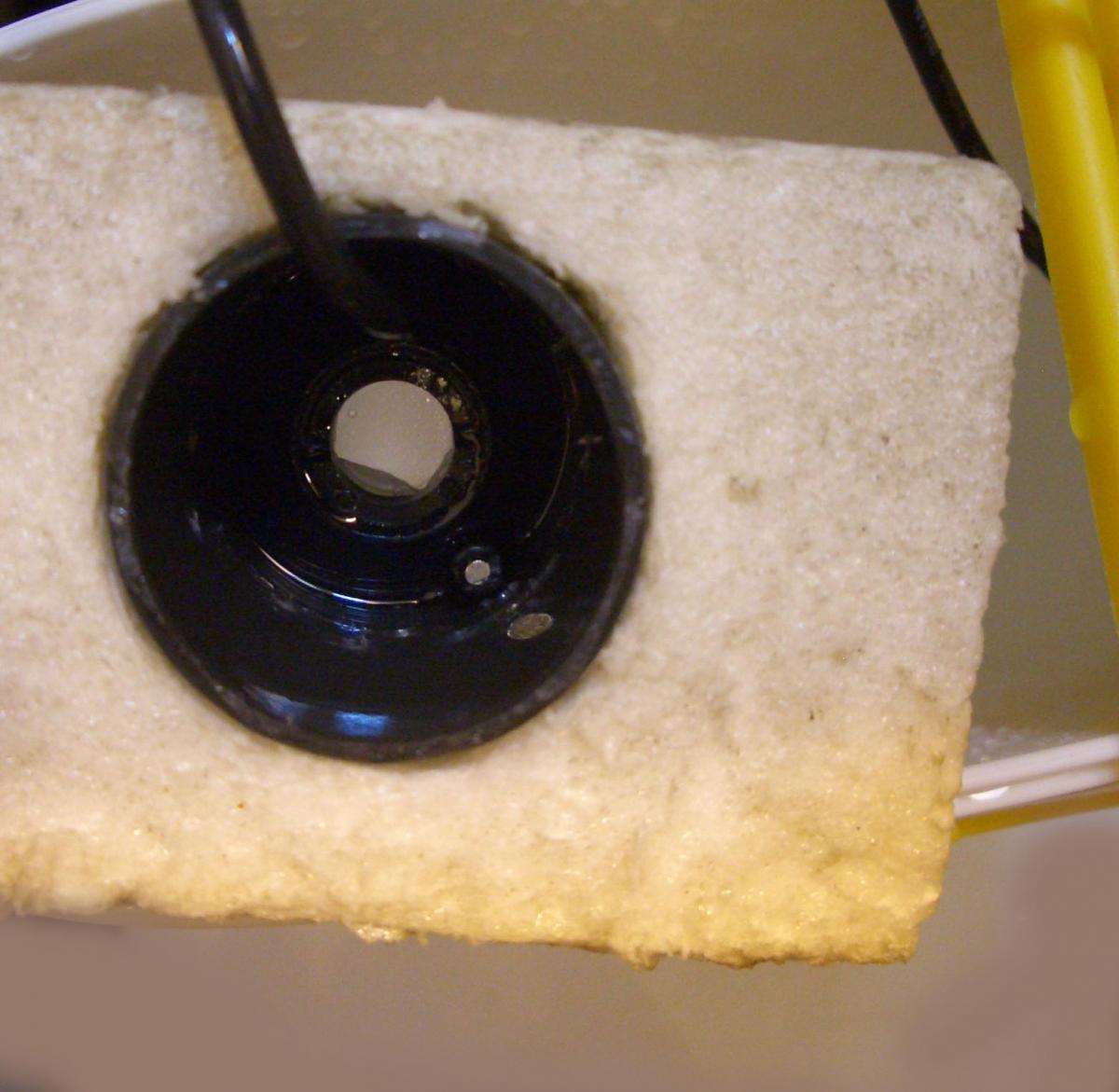

Опять же если в глубокую емкость с водой опустить генератор на дно, то он не "пробьет" через толщу воды и толку не будет.

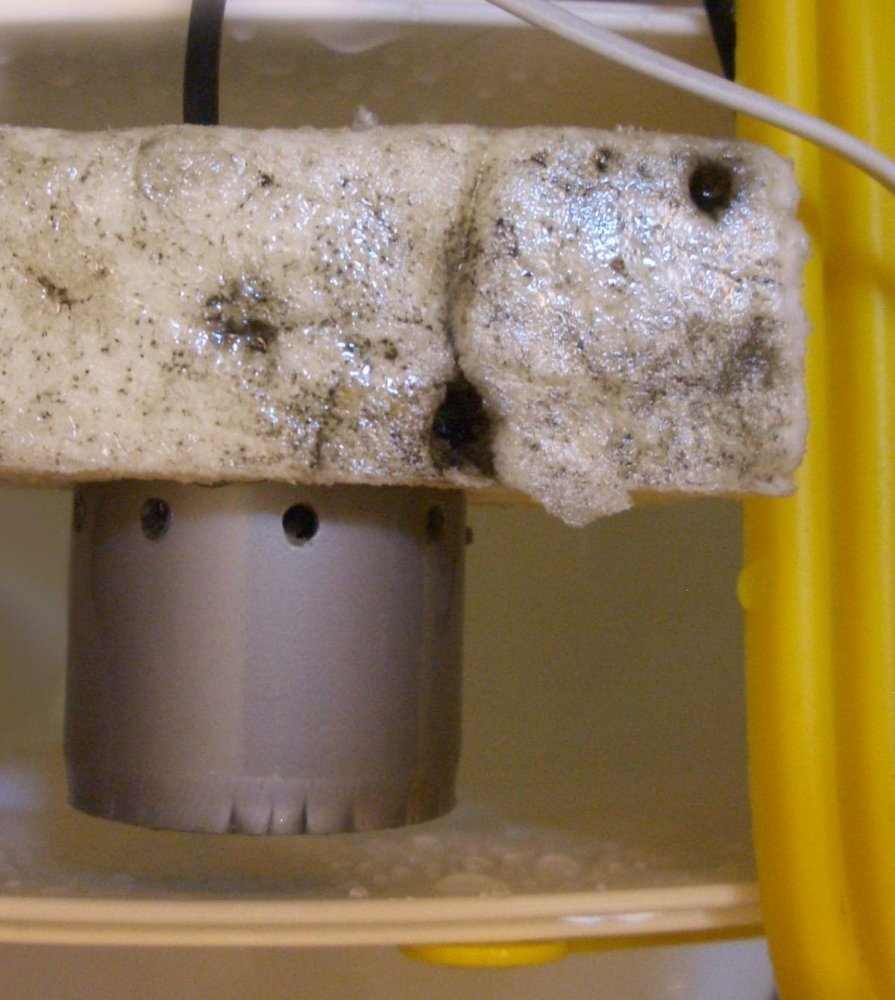

Для этого берем кусок канализационной трубы 40мм(в нее четко и очень плотно встает генератор, сверлим отверстия, чтобы в трубу попадала вода и закрепляем эту трубу в куске пенопласта post-18013-0-29070900-1390917452_thumb.jpgpost-18013-0-54409300-1390917455_thumb.jpg

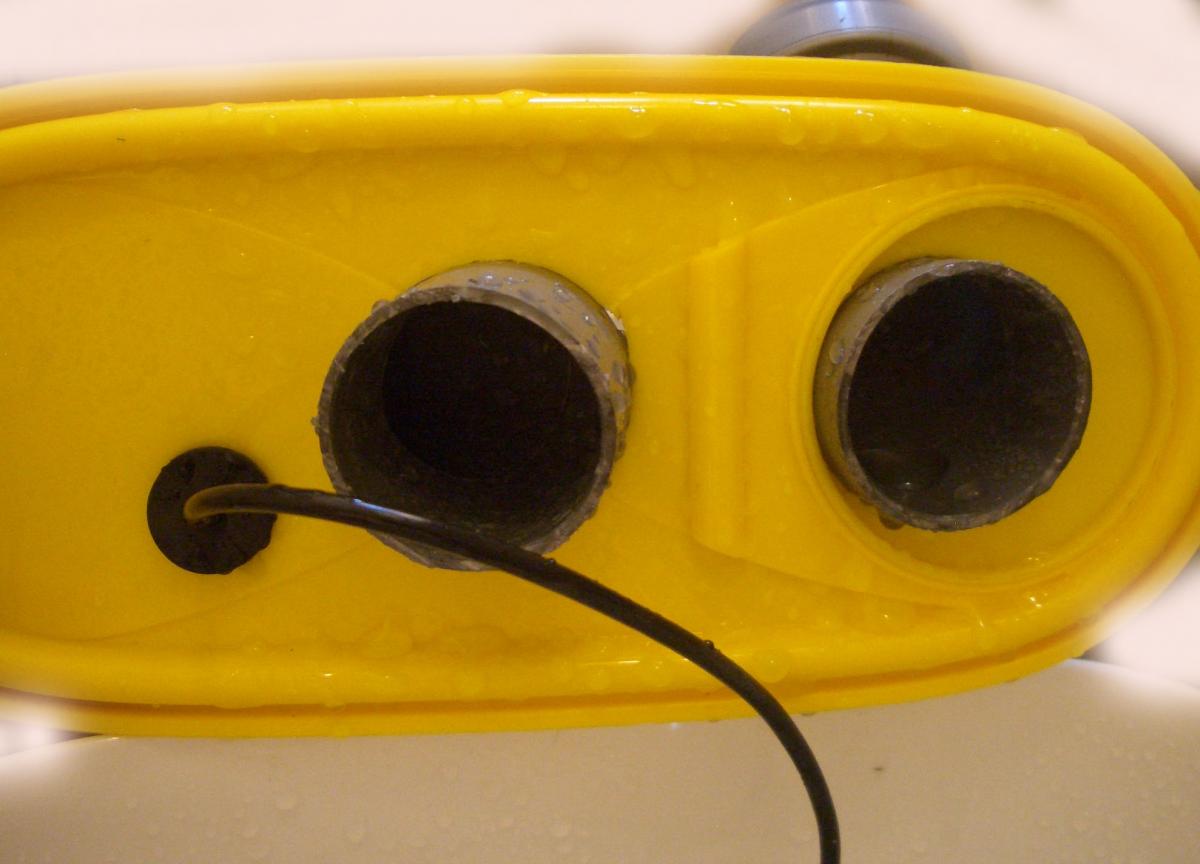

Делаем отверстия в крышке(чтобы трубки вставлялись с небольшим натягом и не болтались).

Подключаем кулер и генератор, заливаем воду и пробуем.




Со стабильных 20% влажности с увлажнителем стало 50-55% (объем бокса 0,175 куб.м)



Если бокс большой, то имеет смысл в емкость "запустить" два или более генератора тумана, чтобы повысить производительность.



Затраты:

Генератор тумана с доставкой - 170р.

Емкость - 120р.

Канализационные отводы 40р.

Кулер 40мм - 100р.



Итого 430р.



Я доволен  :yahoo:



Изменено пользователем Kwox
  • Лайк 18

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
trinity

Выложи пожалуйста фото установки во время работы

Интересует мощность и дальность выходящего тумана

Изменено пользователем trinity

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Wonderland

Решил заморочиться с изготовлением увлажнителя исходя из того, что заводские увлажнители в большинстве своем:

имеют малый объем воды, занимают много места ( бокс у меня маленький), низкопроизводительны да еще и стоят немало.





Какой же ты молодчина! Аплодирую стоя!!!  :eusa_clap:  :eusa_clap:  :eusa_clap:

*

Изменено пользователем Wonderland

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

Какой же ты молодчина! Аплодирую стоя!!!  :eusa_clap:  :eusa_clap:  :eusa_clap:

*

:icon_rolleyes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

Выложи пожалуйста фото установки во время работы

Интересует мощность и дальность выходящего тумана

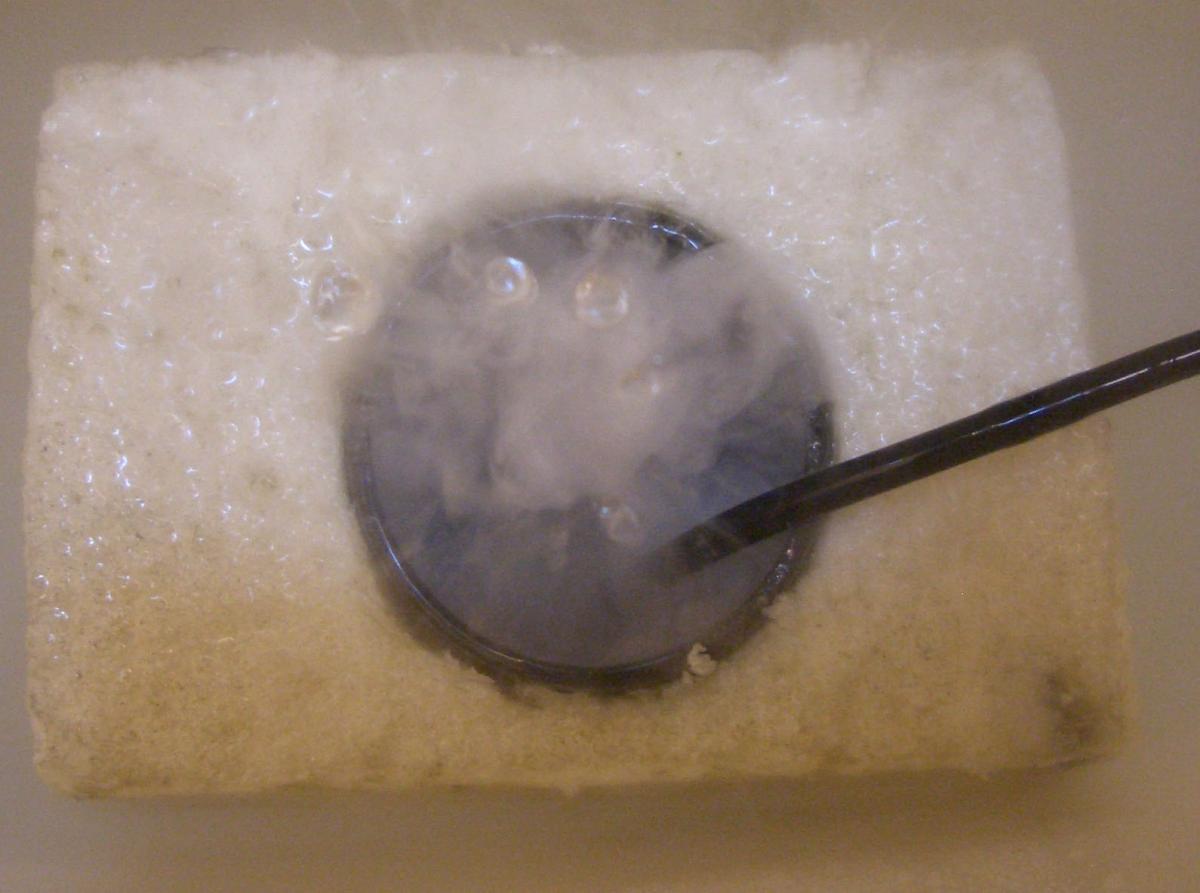

Фотка работающего генератора есть, а дальность будет зависить от того каким кулером будешь толкать :)

Или хочешь по фото определить производительность?   :icon_biggrin:

Изменено пользователем Kwox

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
trinity

Фотка работающего генератора есть, а дальность будет зависить от того каким кулером будешь толкать :)

ну так мне и интересно насколько твой куллер толкает

  • Лайк 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

ну так мне и интересно насколько твой куллер толкает

В первом посте все есть:

с 20% поднимает до 50-55% при объеме бокса 0,175 куб.м

кмк цифры интереснее фотографии "дыма из трубы" :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Просто добавь воды
sg1978

Спасибо за подсказку!!Очень понравилось исполнение прибора 5+.    Я этом сайте недавно  заказывал (PH .солимер. ,термометр гидрометр)       ,а испарителя не видел..   . ,там же помпы всякие мини , фонтаны. на солнечных батареях.  и стоит все недорого  .http://www.aliexpress.com/snapshot/6010598726.html   ,  http://www.aliexpress.com/snapshot/6010598724.html,http://www.aliexpress.com/item/Recent-Ultrasonic-Mist-Maker-Fogger-Water-Fountain-Pond-Atomizer-Air-Humidifier/818911041.html  за рекламму не сочтите.     ,а то  увлажнители эти летят пипец как. а стоят дорого.

Изменено пользователем sg1978

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
trinity

В первом посте все есть:

с 20% поднимает до 50-55% при объеме бокса 0,175 куб.м

кмк цифры интереснее фотографии "дыма из трубы" :)

Цифры это лишь иероглиф на бумаге, размеры бокса у людей разные, вытяжки тоже разные а вот по плотности  и напору можно многое сказать.

Неужели это такая секретная инфа что нельзя выложить фото работающей установки с с одетой крышкой и патрубками?

  • Лайк 2
  • Дизлайк 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

Цифры это лишь иероглиф на бумаге, размеры бокса у людей разные, вытяжки тоже разные а вот по плотности  и напору можно многое сказать.

Неужели это такая секретная инфа что нельзя выложить фото работающей установки с с одетой крышкой и патрубками?

Если цифры для тебя Китайская грамота, то теперь я тебя понимаю :)

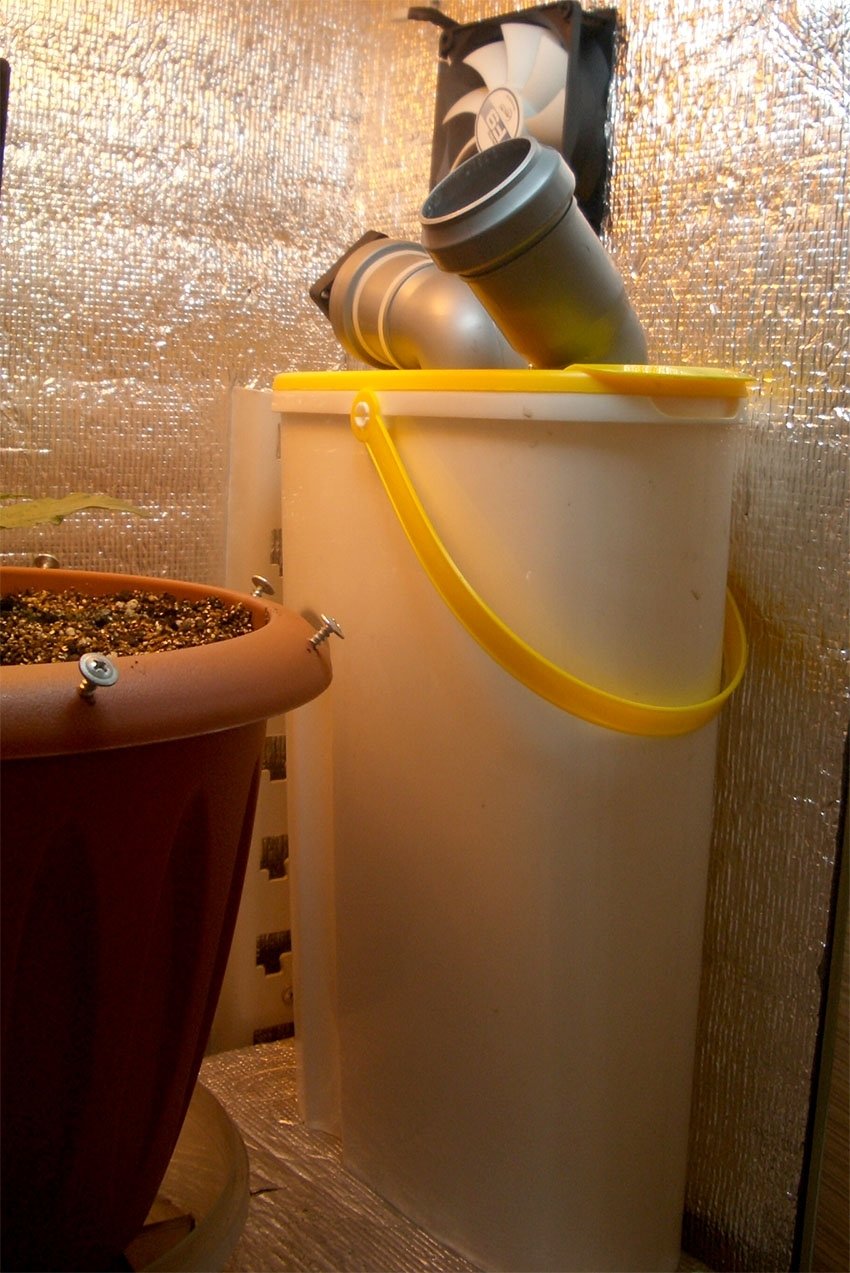

На фото где увлажнитель в сборе он работает...

Изменено пользователем Kwox

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
trinity

Твои цифры для меня лишь звук если ты не понял, а если на фото в сборе он работает то это удручает для нормального бокса это будет по эффекту как тряпка мокрая, я не стал париться пошёл и купил в эльдорадо за 600 рублей и даже голову не забивал , не ну спорю тратить время заниматься рукоделием это наверно интересней но я предпочитаю результат.

Ибашит

Общие характеристики Назначение прибора увлажнение воздуха Потребляемая мощность 30 Вт Обслуживаемая площадь 25 кв.м Увлажнение Тип увлажнителя ультразвуковой Емкость резервуара для воды 3 л Расход воды 250 мл/ч Особенности Регулировка скорости вентилятора/интенсивности испарения есть Источник питания сеть Комфорт Управление механическое Индикация низкого уровня воды Подсветка корпуса есть
  • Лайк 6
  • Дизлайк 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox



Твои цифры для меня лишь звук если ты не понял, а если на фото в сборе он работает то это удручает для нормального бокса это будет по эффекту как тряпка мокрая, я не стал париться пошёл и купил в эльдорадо за 600 рублей и даже голову не забивал , не ну спорю тратить время заниматься рукоделием это наверно интересней но я предпочитаю результат.


Общие характеристики Назначение прибора увлажнение воздуха Потребляемая мощность 30 Вт Обслуживаемая площадь 25 кв.м Увлажнение Тип увлажнителя ультразвуковой Емкость резервуара для воды 3 л Расход воды 250 мл/ч Особенности Регулировка скорости вентилятора/интенсивности испарения есть Источник питания сеть Комфорт Управление механическое Индикация низкого уровня воды Подсветка корпуса есть



Трудный ты... и недалекий!

если ты не умеешь читать, анализировать, считать и мыслить, то мне тебя искренне жаль.

А определять производительность увлажнителя по фото - это высший пилотаж :)

  • Лайк 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ботан

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
trinity

Трудный ты... и недалекий!

если ты не умеешь читать, анализировать, считать и мыслить, то мне тебя искренне жаль.

А определять производительность увлажнителя по фото - это высший пилотаж :)

Себя пожалей если не можешь смириться с чужой точкой зрения   :suicide:

Кстати минусить можешь и дальше карма это фарс

  • Лайк 5
  • Дизлайк 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

Себя пожалей если не можешь смириться с чужой точкой зрения   :suicide:

Кстати минусить можешь и дальше карма это фарс

Точка зрения у тебя унылая и безграмотная! Образование то у тебя какое?

Ты пишешь, что фото работы моего увлажнителя тебя удручают и по эффекту - это как тряпка мокрая (хотя я обвешивал весь бокс тряпками и не мог получить ничего подобного), а то что ты купил - это результат :)

Так вот, померь проходное сечение на выходе своего увлажнителя и сравни с моим, а потом попытайся подумать что будет с плотностью тумана при разности выходящих труб раз этак в десять :)

  • Лайк 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
trinity

Тебе может показать КАК он ибашит без трубки? Твой самоделкин конечно прикольный в плане если нечем заняться а так он рядом не стоял. Так что давай без твоей ахинеи про сечение. Не парься усираться тут, ты молодец ты умничка ты супер эрудит с 5ю высшими образованиями иди возьми пряник с полки и угомонись.



Кстати если тебе сечение узкое поставить твой туман вообще в трубке останется, ибо китайский увлажнитель данной модели по априори не способен создать подходящей мощности ультрозвукового испарения, щас опять начнёшь доказывать на словах.



Возьми докажи делом, фото работающего увлажнителя В СБОРКЕ покажи где хоть какой то пар видно будет, и фото с сечением и посмотрим на твой конструкторский "гений"

  • Лайк 3
  • Дизлайк 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

Тебе может показать КАК он ибашит без трубки? Твой самоделкин конечно прикольный в плане если нечем заняться а так он рядом не стоял. Так что давай без твоей ахинеи про сечение. Не парься усираться тут, ты молодец ты умничка ты супер эрудит с 5ю высшими образованиями иди возьми пряник с полки и угомонись.



Кстати если тебе сечение узкое поставить твой туман вообще в трубке останется, ибо китайский увлажнитель данной модели по априори не способен создать подходящей мощности ультрозвукового испарения, щас опять начнёшь доказывать на словах.



Возьми докажи делом, фото работающего увлажнителя В СБОРКЕ покажи где хоть какой то пар видно будет, и фото с сечением и посмотрим на твой конструкторский "гений"

Увлажнитель нужен для повышения влажности (это когда циферки на гигрометре становятся больше от тех, что были), а не для оценки того, как ты брызгая слюной орешь - ибашит  :rofl:

по априори (с) ты гонишь, не позорься  :)

Изменено пользователем Kwox
  • Лайк 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
trinity

Что такое аргументов нет на личности решил перейти ?

Балабольством попахивает, ты так то тип не очень походу.

  • Лайк 1
  • Дизлайк 4

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

Что такое аргументов нет на личности решил перейти ?

Балабольством попахивает, ты так то тип не очень походу.

Ты это, язык то придержи ;)

Где балабольство? То что я сделал повышает влажность в моем боксе в указанных мною пределах!

От тебя же, кроме как ибашит ни какого конструктива нет :)

Главные аргументы - это цифры на приборе и хороший внешний вид у растихи, а с недалекими спорить, что против ветра ссать :)

И еще, прекрати срать в моей теме.

  • Лайк 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Маныч

Бразы брек)))))На ровном месте начали. trinity-если тема не нравится,просто не читаем и не постируем. Kwox-у всего нового всегда есть противники,сам теперь проверил)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

Бразы брек)))))На ровном месте начали. trinity-если тема не нравится,просто не читаем и не постируем. Kwox-у всего нового всегда есть противники,сам теперь проверил)))

Я еще даже перчаток не надевал, а уже брейк :)

Бро, да чего тут нового? принцип тот же, что и у фабричных, только для большого бокса можно взять большую емкость и запустить туда несколько генераторов тумана или один большой(с несколькими испарителями) и не париться с недостатком влажности и доливом воды каждые два часа ;)

Изменено пользователем Kwox

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
мотомото

расход воды какой в час?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

расход воды какой в час?

200-300мл в час улетает ;) точнее мерить - это целое дело...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
yah

Кто может тот делает,а кто не может тот не может) Kwox молодчина! Респект таким как ты)

  • Лайк 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Kwox

Немного модернизировал конструкцию ;)

чтобы можно было на цвете включить потихоньку, не во благо плесени, а во благо снижения темпы в боксе.

деталек на 30 рублей.

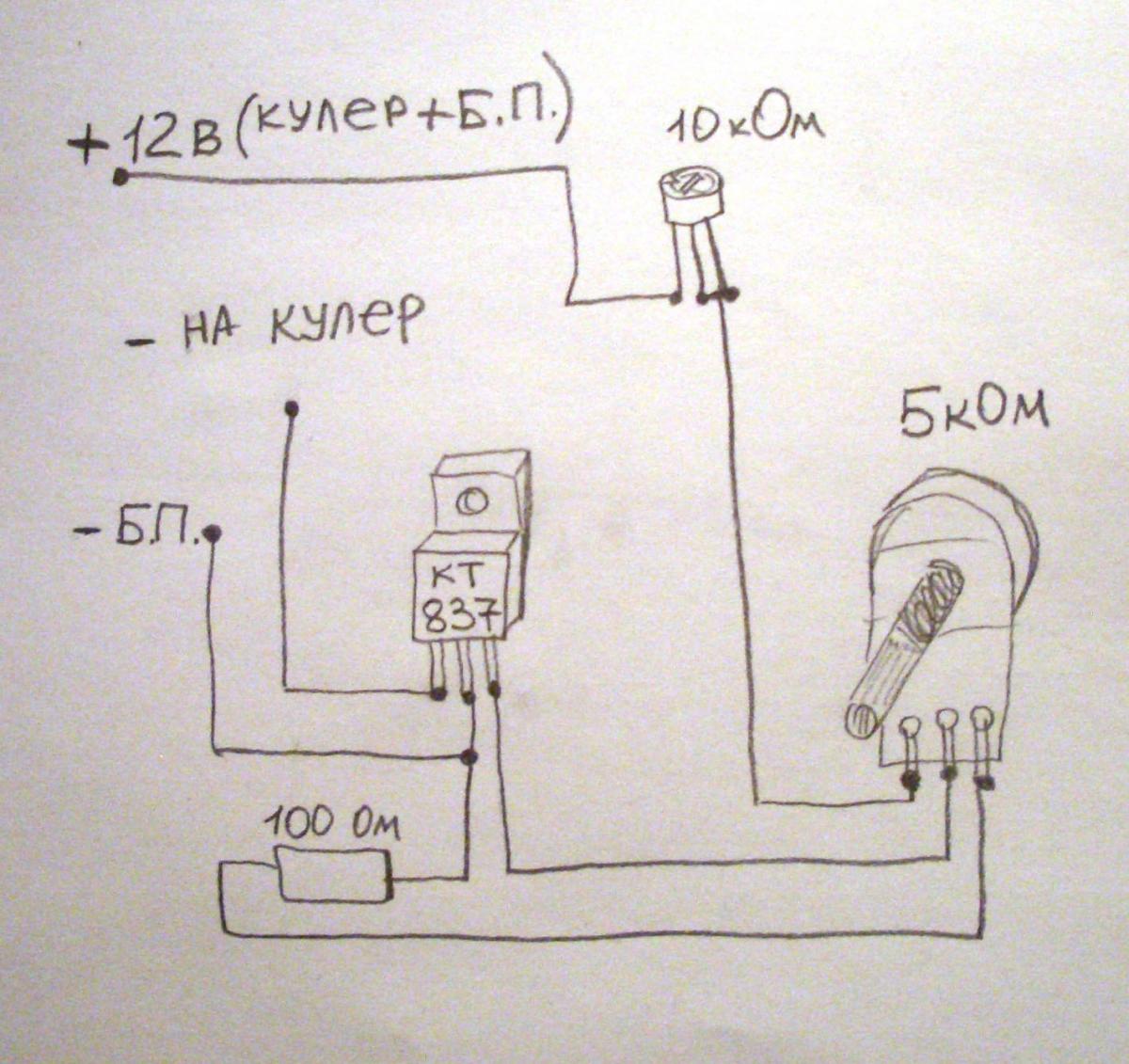

подробную схему прилагаю.post-18013-0-81126300-1391950233_thumb.jpg



Список деталей:

1. Транзистор КТ837

2. Резистор 100 Ом

3. Подстроечный резистор 10 кОм

4. Переменный резистор 5 кОм

Изменено пользователем Kwox
  • Лайк 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
