Димоныч

Как сделать угольный фильтр

Оцените эту тему

Recommended Posts

Димоныч

Решил поделиться своим опытом создания фильтра,может кому и пригодится.



Вам понадобится:

1.Металл(жесть,можно вырезать из жестяных банок или еще из чего-то),но не очень толстый,

2.Ножницы по металлу.

3.Дрель и свело по металлу.

4.Заклепочник и клепки(диаметр клепок нужно подобрать под диаметр сверла).

5.Марля или другая любая ткань свободно пропускающая воздух(можно использовать тюль)

6.Скотч.

7.Активированный уголь,но я использовал кошачий наполнитель.

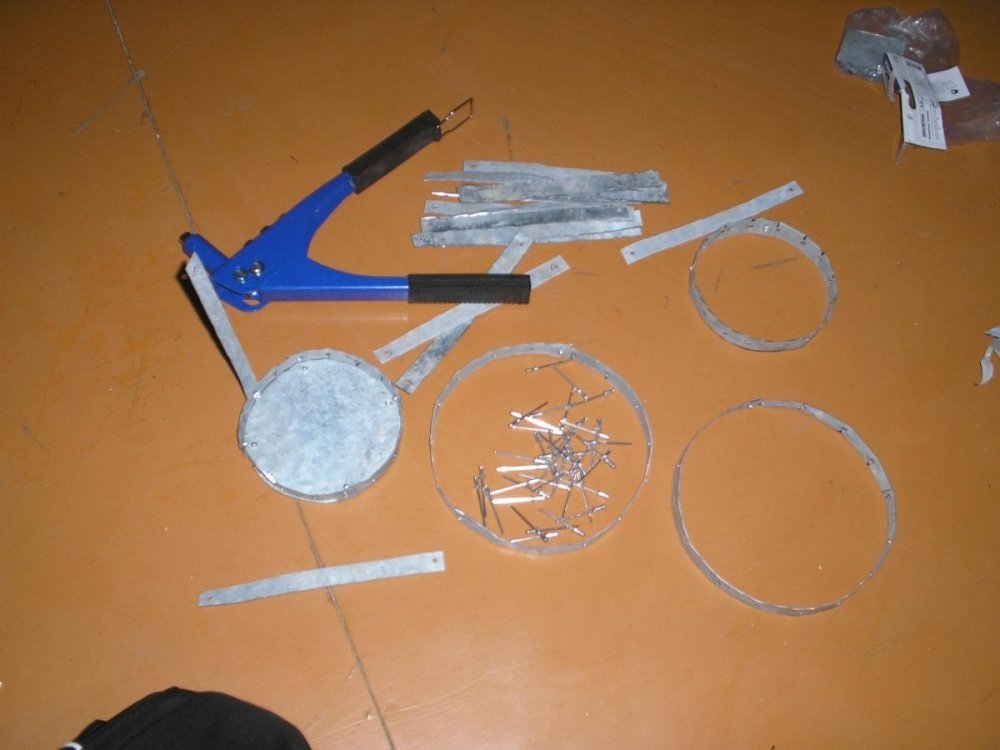

Из металла вырезаем длинные полоски,всяческие уголки для скрепления,сверлим в них дырки для скрепления post-14821-0-88985500-1364220241_thumb.jpg

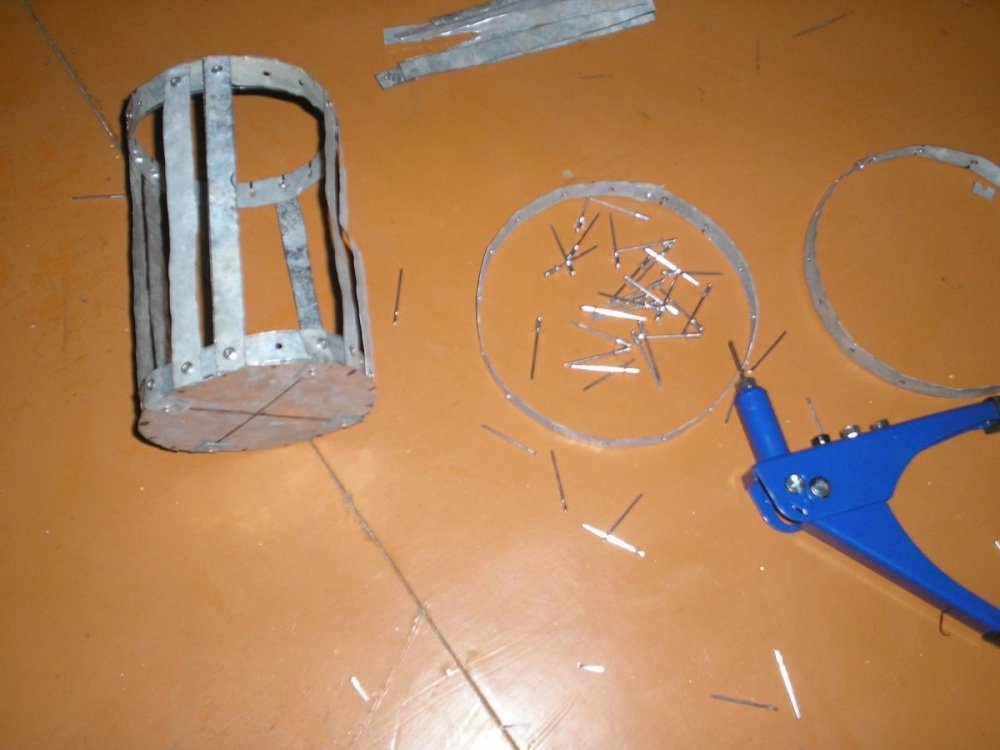

Собираем два каркаса с помощью заклепочника (труба в трубе) post-14821-0-65119200-1364220815_thumb.jpg

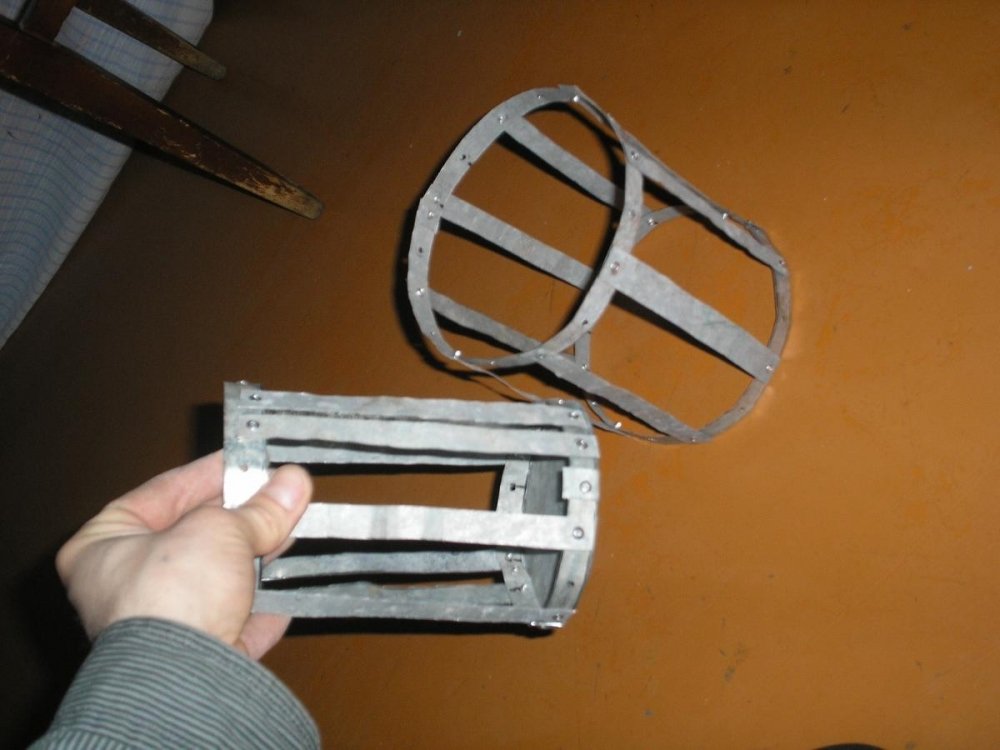

Два каркаса собраны post-14821-0-98225500-1364220935_thumb.jpg

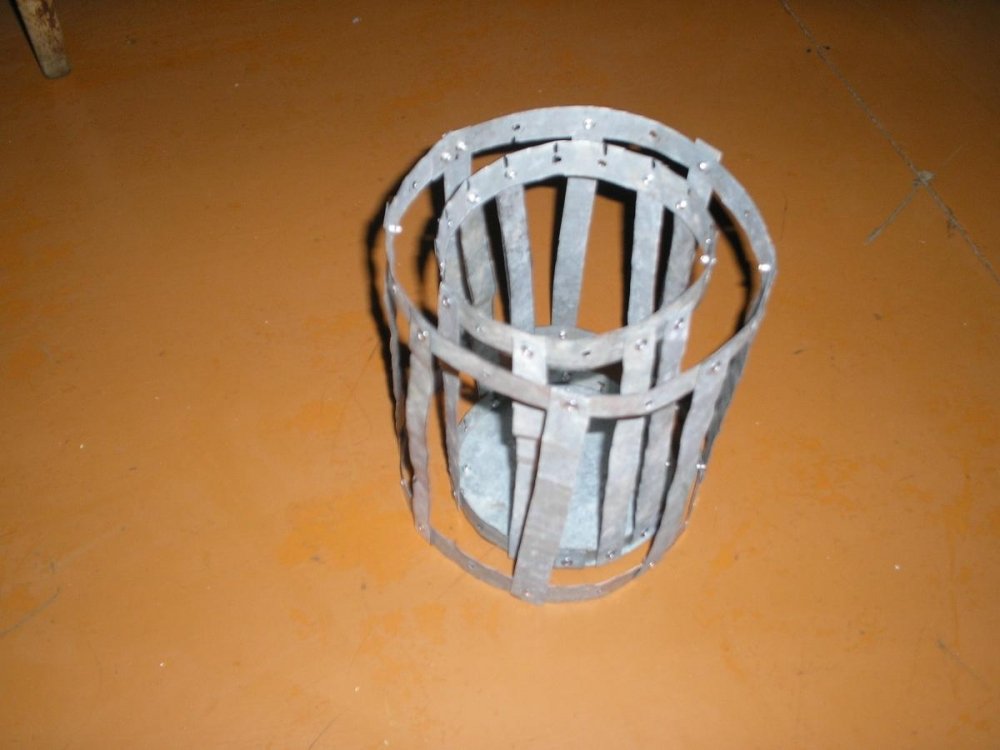

Вот так это будет выглядеть post-14821-0-42094100-1364220993_thumb.jpg

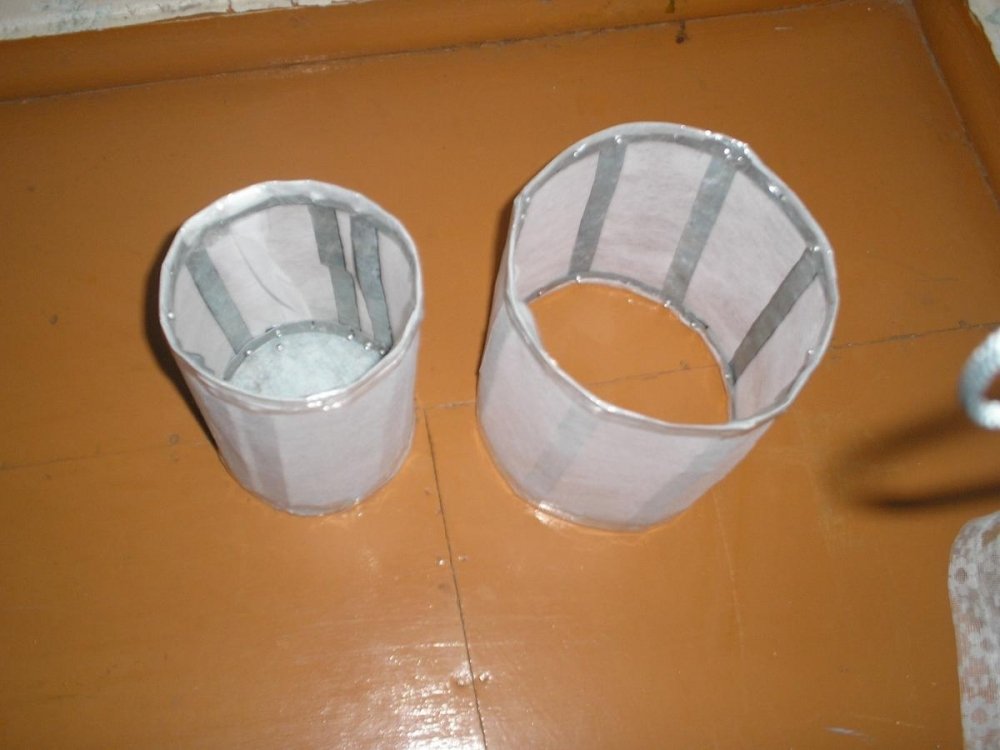

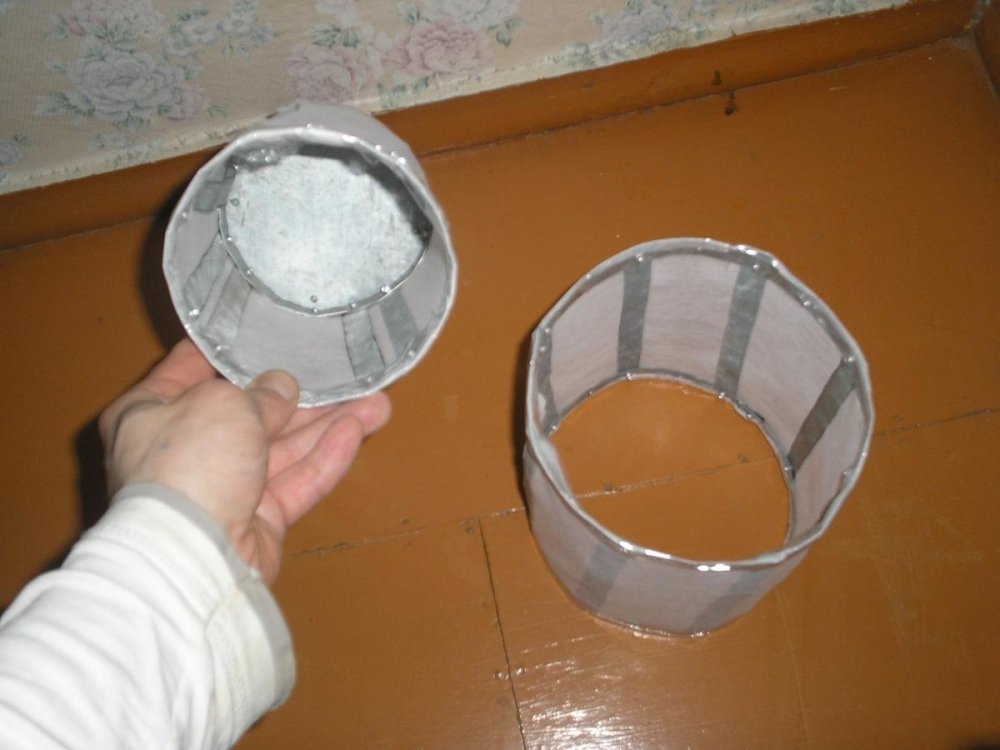

Обматываем плотно марлей(я использовал другую ткань,купленную в садовом магазине),по краям ткань приклеиваем скотчем post-14821-0-21034300-1364221086_thumb.jpg post-14821-0-80063500-1364221126_thumb.jpg

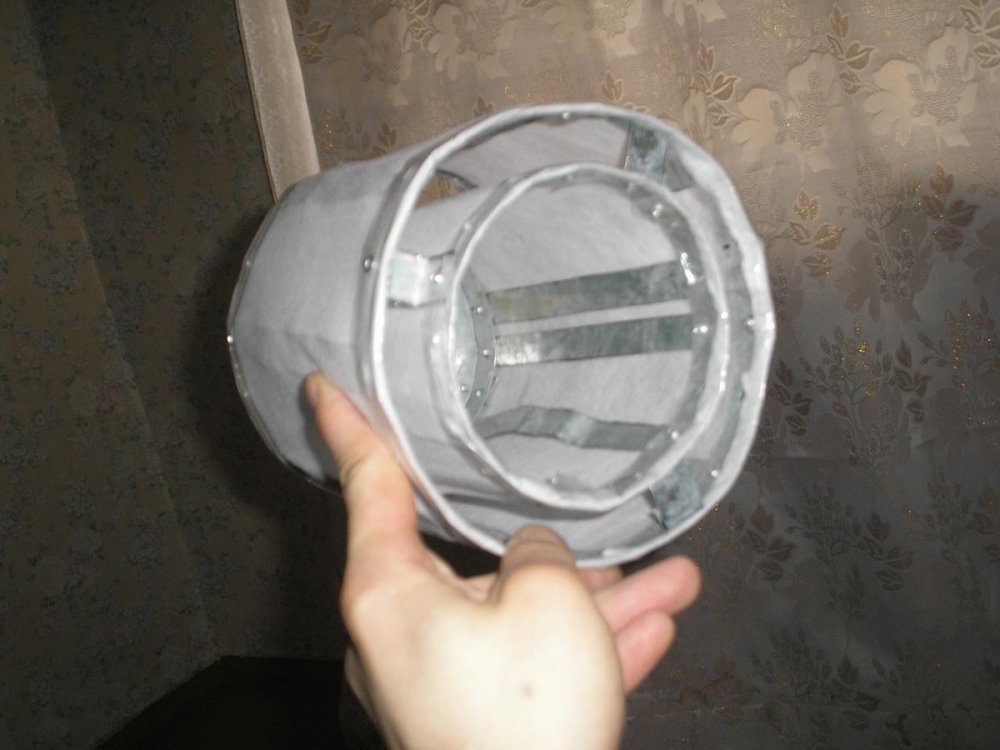

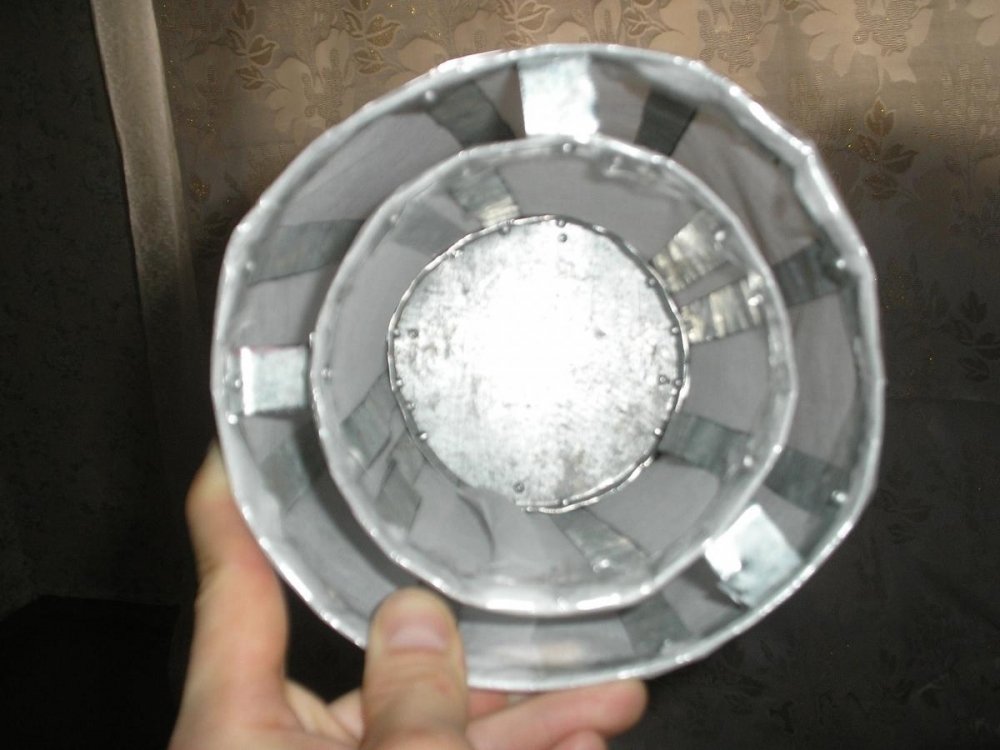

Скрепляем П-образными уголками post-14821-0-90606400-1364221276_thumb.jpgpost-14821-0-44828400-1364221286_thumb.jpg

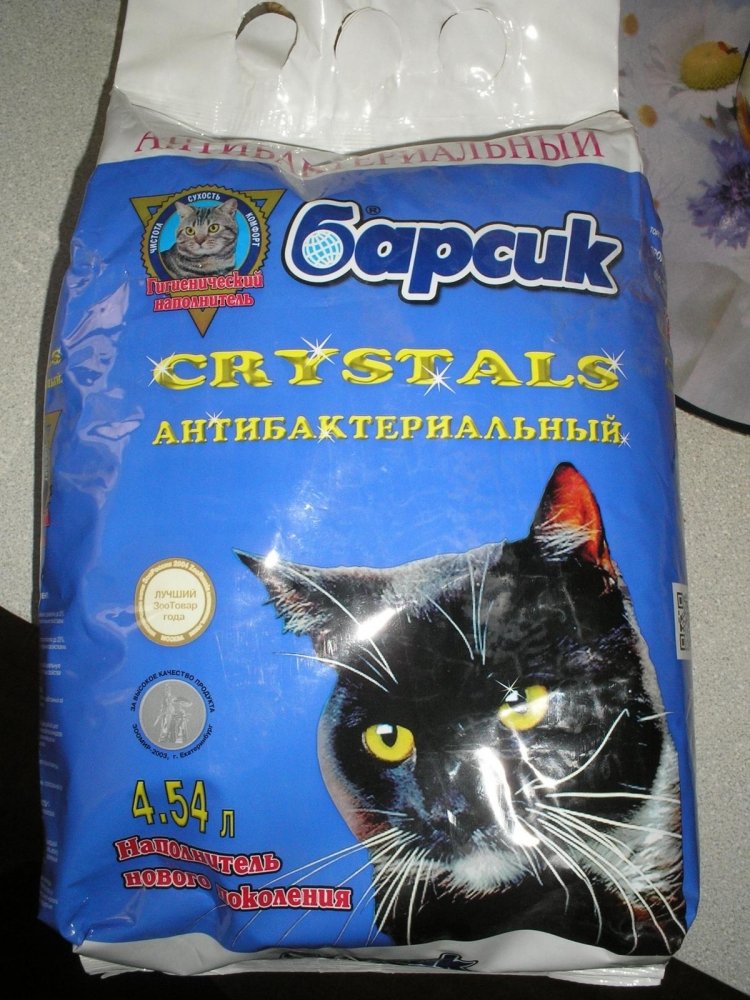

Я решил вместо угля использовать кошачий наполнитель,так как о нем хорошо отзывались post-14821-0-64760800-1364221407_thumb.jpg

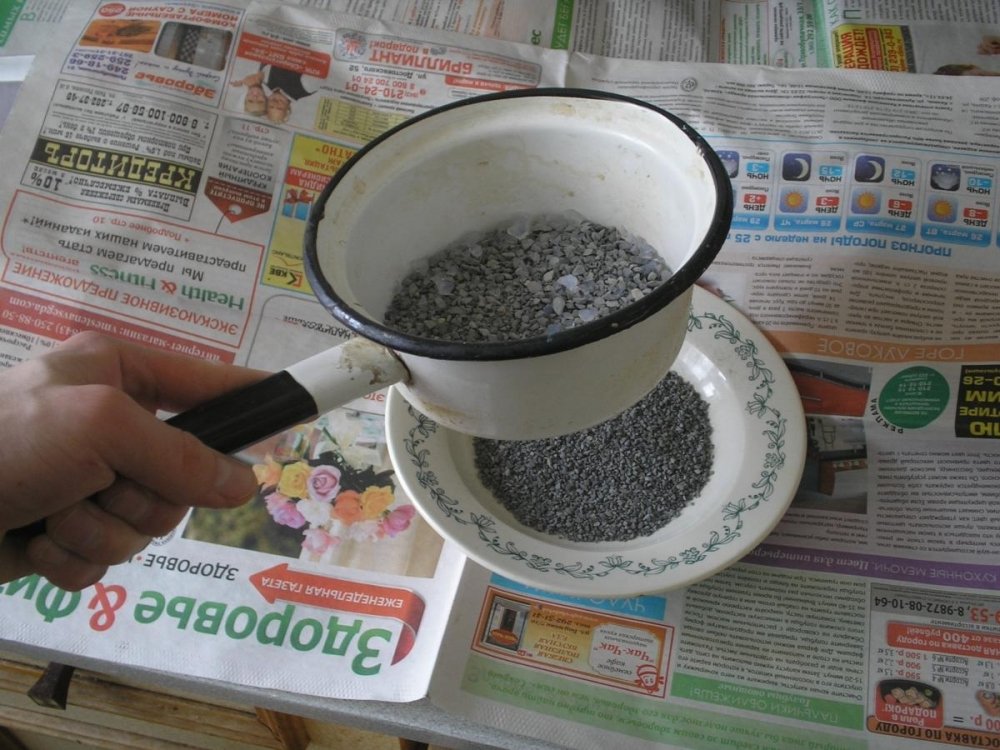

Просеиваем наполнитель через дуршлаг post-14821-0-62537500-1364221597_thumb.jpg

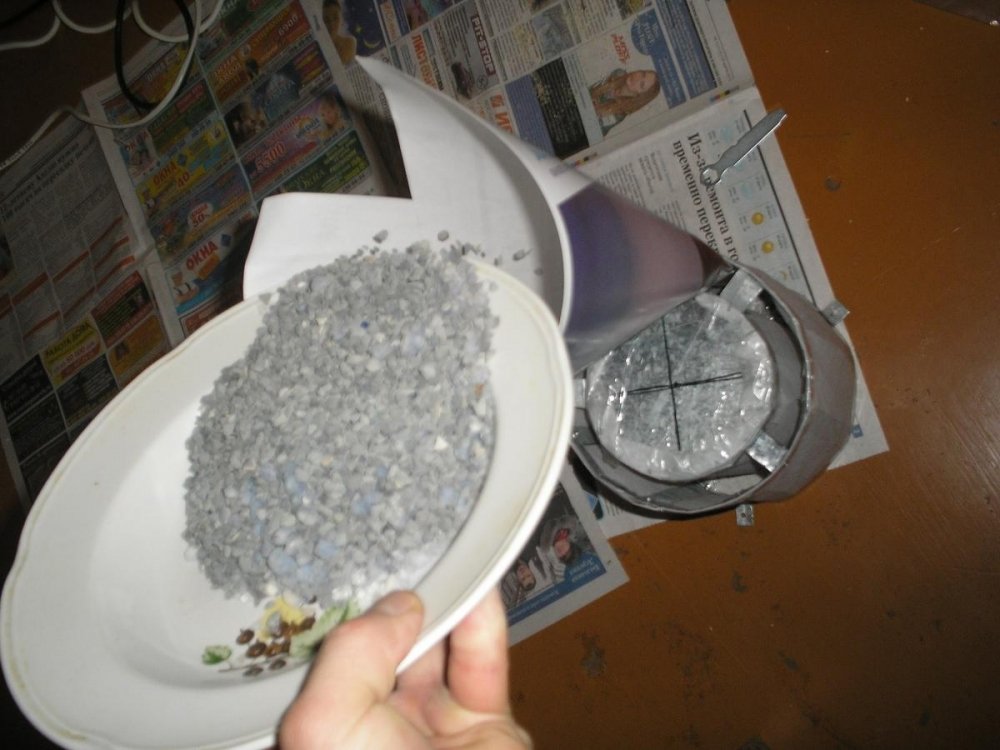

правда больше половины пришлось выкинуть,больно уж мелкий наполнитель,наверное лучше использовать Катсан,но он дорогой. Ну и засыпаем его в фильтр post-14821-0-00938600-1364221639_thumb.jpg

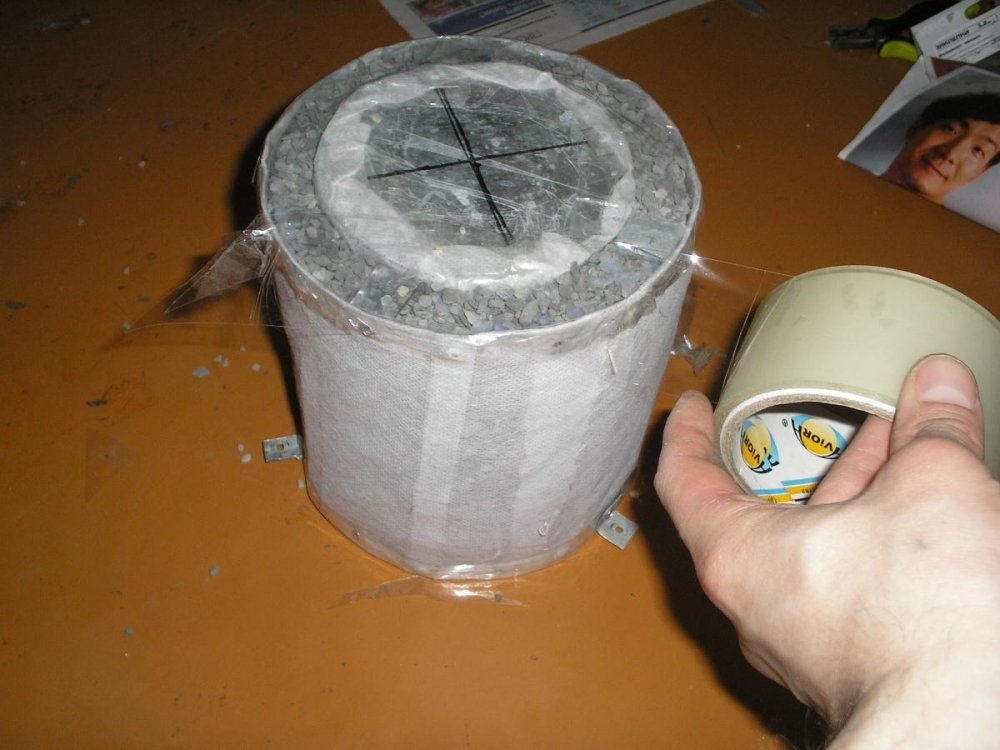

Заклеиваем скотчем post-14821-0-01235100-1364221948_thumb.jpg

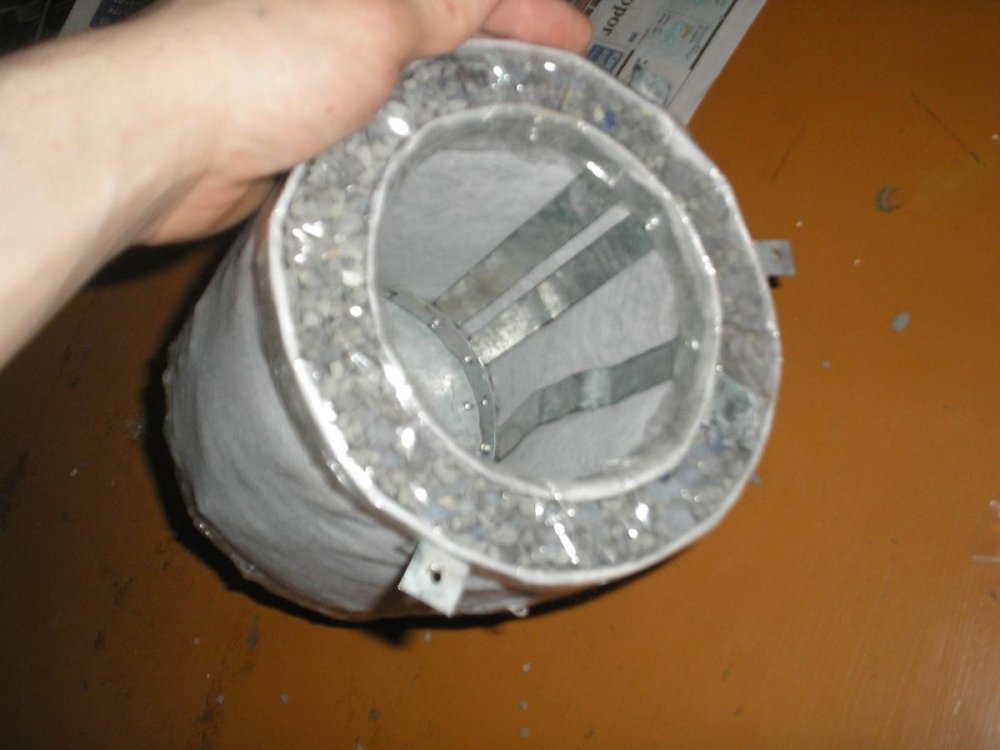

Фильтр готов,осталось прикрепить его к вентиляторуpost-14821-0-87562900-1364222090_thumb.jpg



Результат: От запаха избавляет,проверил в действии на веге, но при цветении уже врятли поможет,либо нужно делать толще слой наполнителя. Скорее всего лучше углем наполнять,в будущем попробую сделать с углем. Я еще вешаю автомобильный ароматизатор в бокс,желательно вешать лимонный,он немного перебивает запах.Удачи всем!

  • Лайк 18

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Трава в сердце
RokoD

Спасибо. Сэкономил уйме народа баксов 70-80 :icon_thumbs:

  • Лайк 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
GoRenNn

ХендМейд всегда красив! :good: Однозначно +

Сам собрал подобный, засыпал наполнителем, но не просеивал, итак неплохо продувается. толщина фильтровочной поверхности 3,5-4см.

Жаль процесс не фоткал.

Пробурил дыру в боксе, через гофру сцепил с канальником и подвел к лампе, Но это уже другая история))


  • Лайк 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
MATER

Фильтр от камаза ЭФВ-305.14

И уголь на развес БАУ-МФ рублей по 80-120 за колограмм,



Из фильтра вынимаешь бумагу и на её место засыпаешь уголь.

Изменено пользователем MATER
  • Лайк 5

Самый верный ответ всегда самый простой, но не все умеют мыслить просто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Димоныч

Фильтр от камаза ЭФВ-305.14

И уголь на развес БАУ-МФ рублей по 80-120 за колограмм,



Из фильтра вынимаешь бумагу и на её место засыпаешь уголь.

Ну да,по-всякому можно сделать,если есть уже готовая заготовка,то это вообще +,я пока резал металл- несколько раз порезался об него,но не так уж страшно))

Изменено пользователем psdima

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Трава в сердце
RokoD

Фильтр от камаза ЭФВ-305.14

И уголь на развес БАУ-МФ рублей по 80-120 за колограмм,



Из фильтра вынимаешь бумагу и на её место засыпаешь уголь.

А активированный из аптеки если измельчить - не проканает?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
MATER

А активированный из аптеки если измельчить - не проканает?

дак хош его купи тока по деньгам угоришь его надо то много все аптеки опустошишь

Самый верный ответ всегда самый простой, но не все умеют мыслить просто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Димоныч

Да,аптечный уголь дорогой,есть специальный недорогой,видел в интернете,в большом городе без проблем можно найти.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
MATER

,есть специальный недорогой,видел в интернете,

..уголь на развес БАУ-МФ рублей по 80-120 за колограмм,

  • Лайк 1

Самый верный ответ всегда самый простой, но не все умеют мыслить просто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Димоныч

а только БАУ-МФ подходит для фильтра или любой активированный уголь подходит ??

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Директор мира

Канальные вентиляторы смешанного типа

"Вентс ТТ 125" установил в бокс к нему плотно на Вдув установил гофру D-125. Выход канальника выходил за пределы бокса.

Гофра 1 метр наполнена древесным углем (который летом продается во всех магазинах).

Таким фильтром, от запаха справлялся 3 месяца

  • Лайк 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ramses

незнаю как насчет древесного угля но любой активированный очищать будет взависимости от марки может лучше или хуже но не на много..есть еще один способ изготовления фильтра более простой но в нем есть свои плюсы и минусы плюс это производительность вернее лучше будет фильтровать и+минимальная нагрузка на вент.в отличии от модели автора а минус это его размер.и так задача сделать куб размером 50-50-70см к примеру из воздухо непроницаемого материала дно делаем из сетки на дно слоем 2-3см сыпим уголь, ввод от гофры с вента ставим вверхнем углу куба...что получается воздух наполнят куб и медленно очень медленно выходит через дно с угля.наилучшая очистка достигается за счет скорости прохождения воздуха сквозь уголь (чем медленее тем лучше .) нагрузка на вент минимум.размер конечно большой минус для этого фильтра..материалов придумать можно массу.в моем случае был каркас скручен с брусков и все проклеино было на герметик и толстым полителеном..герметик нужно подбирать под материал..конечно лучше взять фанеру или пластик.или двп какоенить да хоть стекло если вы стекольщик :icon_biggrin: ..но и конструкция автора топика тоже имеет большой плюс это размер..но с годами ...... я сам мастерил и такой ка у него и хочу сказать что там надо поэкспириминттировать и очень тяжело подобрать размер и толщину угля к мощности вентилятора и бывает переделать надо раз 7 и купить 3 разных вента чтоб попасть в соответсвие этих данных..что получается или нехватает размера фильтра и толщины угольного слоя для полной очистки воздуха(запах остается %на 30-40) но увеличив слой угля мы получаем перегрузку ветилятора и в соответствии плохую вытежку с бокса что влечет в соответсвии подьем температуры(потому производители фильтров в европе рекомендуют настоятельно брать с их фильтром венты а щас стали встроеные в фильтр потому как прсчитанно у них слой угля и его погл.спосб. к мощности вента.иначе берещ китайский вент на нем пищут одно а он мене мощный и не может протолкнуть через слой угля воздух).конечно это приемлемо больше к большим боксам и румам когда нет возможности выпускать воздух на улицу..ну и надо выбирать менее вонючие сорта ну это уже другая тема.

  • Лайк 4

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
zomebody

незнаю как насчет древесного угля но любой активированный очищать будет взависимости от марки может лучше или хуже но не на много..есть еще один способ изготовления фильтра более простой но в нем есть свои плюсы и минусы плюс это производительность вернее лучше будет фильтровать и+минимальная нагрузка на вент.в отличии от модели автора а минус это его размер.и так задача сделать куб размером 50-50-70см к примеру из воздухо непроницаемого материала дно делаем из сетки на дно слоем 2-3см сыпим уголь, ввод от гофры с вента ставим вверхнем углу куба...что получается воздух наполнят куб и медленно очень медленно выходит через дно с угля.наилучшая очистка достигается за счет скорости прохождения воздуха сквозь уголь (чем медленее тем лучше .) нагрузка на вент минимум.размер конечно большой минус для этого фильтра..материалов придумать можно массу.в моем случае был каркас скручен с брусков и все проклеино было на герметик и толстым полителеном..герметик нужно подбирать под материал..конечно лучше взять фанеру или пластик.или двп какоенить да хоть стекло если вы стекольщик :icon_biggrin: ..но и конструкция автора топика тоже имеет большой плюс это размер..но с годами ...... я сам мастерил и такой ка у него и хочу сказать что там надо поэкспириминттировать и очень тяжело подобрать размер и толщину угля к мощности вентилятора и бывает переделать надо раз 7 и купить 3 разных вента чтоб попасть в соответсвие этих данных..что получается или нехватает размера фильтра и толщины угольного слоя для полной очистки воздуха(запах остается %на 30-40) но увеличив слой угля мы получаем перегрузку ветилятора и в соответствии плохую вытежку с бокса что влечет в соответсвии подьем температуры(потому производители фильтров в европе рекомендуют настоятельно брать с их фильтром венты а щас стали встроеные в фильтр потому как прсчитанно у них слой угля и его погл.спосб. к мощности вента.иначе берещ китайский вент на нем пищут одно а он мене мощный и не может протолкнуть через слой угля воздух).конечно это приемлемо больше к большим боксам и румам когда нет возможности выпускать воздух на улицу..ну и надо выбирать менее вонючие сорта ну это уже другая тема.

отличная идея, чувак

Изменено пользователем zomebody

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ramses

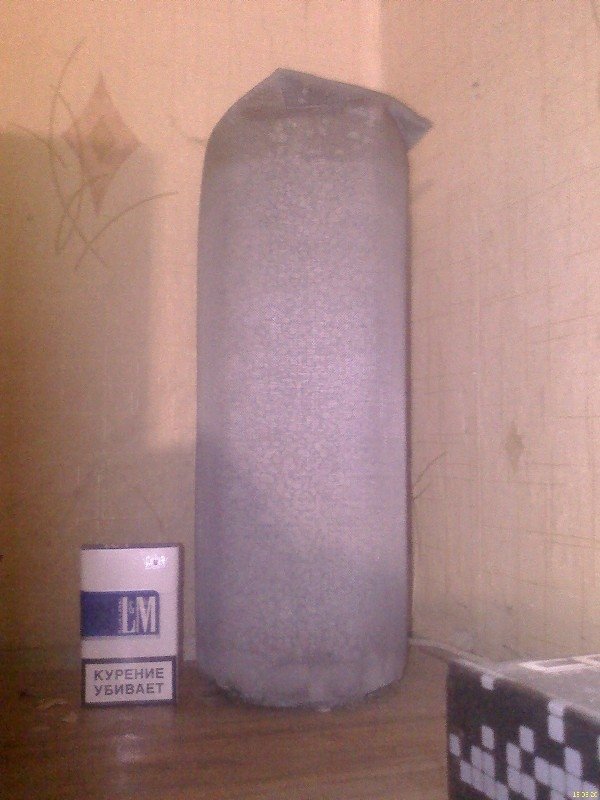

незнаю как вы тут фотки кидаете ..тут один пользователь присла сообщение с просибой наброска по конструкции и обьемов ..ну вот как смог может кому еще полезно будет  http://s003.radikal.ru/i203/1304/92/932109b7711f.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Growerrr

Всем доброго времени суток!

Попытаюсь максимально информативно сделать фотоотчет и пособие по сборке угольного фильтра.

И так :) Покурив за 2 неделе почти весь форум, в поисках разнородной информации (особенно про фильтры, т.к. считаю это одно из основных и многие думаю согласятся :)) понаходил разную информацию о создании сего девайся, но особо не был впечатлен по тем или иным причинам и тут мне на глаза попался идеальный вариант на Горшкове, просмотрев видео о замене угля в этом фильтре, понял что он сделан в принципе элементарно, но отдавать за него 2500рэ + 400рэ доставка, как-то накладно, просто не за что отдавать такие деньги откровенно говоря.

Решил сделать сам нечто подобное, размеры на горшкове:

280*140*125 внешний: 14см, внутриний: 10см, высота: 25см, объем наполняемого угля 1,8 литра.

Размеры моего:

250*145*125 внешний 14,5см, внутриний 10см, высота 20см, объем пока не знаю, но думаю почти такой-же как и выше плюс, минус 100гр

поехал в строймаг, купил вот такую сетку (суки не продают сколько нужно, только большим рулоном :( цена за рулон 350рэ):


Купил так-же и там-же 2 редуктора (это такие переходники) размерами: малый который будет одеваться на канальник 125/100 и большой (не помню точно размер) 125/145


очень долго искад крышку/заглушку для будущего фильтра, объездил все магазины, но нужного размера 140-145мм нигде не оказалось, не поверете, но нашлась сама, это банально крышка от рыбных пресерв (сельдь в масле кусочками) причем подошла просто идеально, я её даже на болты сажать не буду, т.к. держится очень крепко и плотно:


Отмеряем и отрезаем сетку нужного нам размера, для этого перед резкой скручиваем её "улиткой" и примеряем на редукторы, подрезаем сетку так, что бы она была с небольшим нахлестом (это для будущей её фиксации), что-бы она не расползлась я вначале скрепил её небольшими саморезами так, что-бы не разрывать ячейки, потом взял ножницы и расковырял аккуратно дырки для болтов и поэтапно насадил болты с шайбами (с внутриним процесс такой-же):

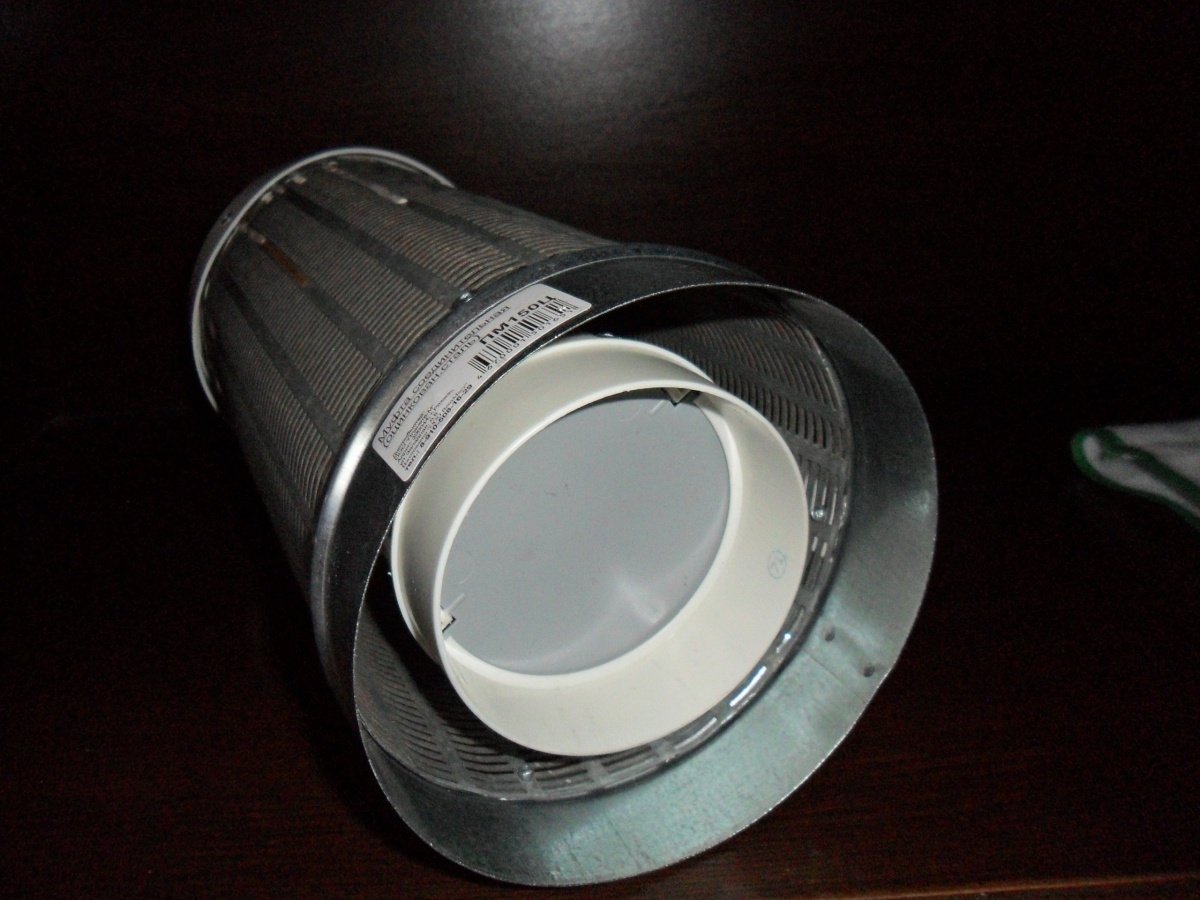

У основания редукторов все это можно закрепить болтиками и проклеить:


Сами редукторы между собой то-же тчательно склеиваем и заливаем герметиком или силиконом:

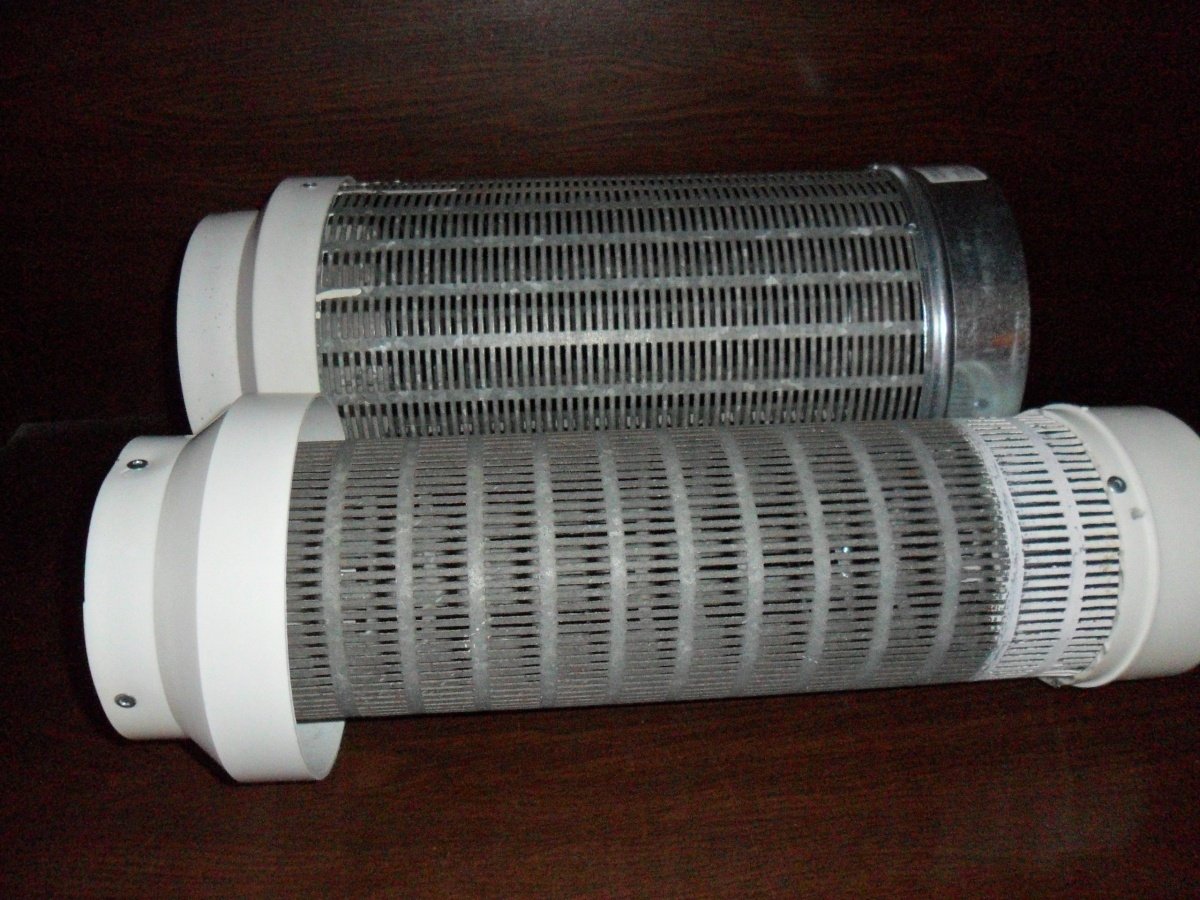

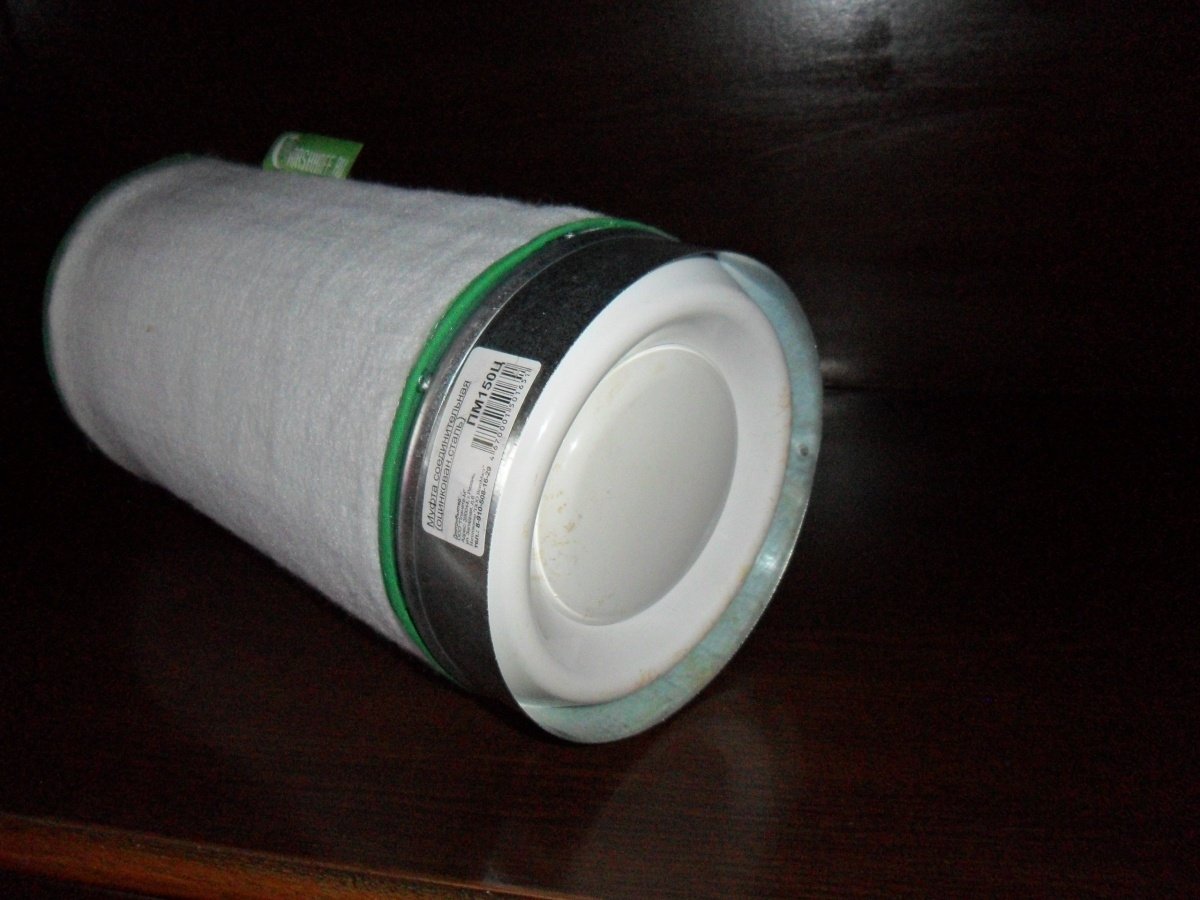

Вот в принципе и готов наш фильтр:


На Горшкове написано, что такой фильтр расчитан на канальники до 160м3/ч, а я заказал себе канальник 245м3/ч, так что он с легкостью и без особой нагрузки будет продуваться моим канальником, осталось купить префильтр (белая такая штука которая одевается на сам фильтр) и засыпать уголь :)

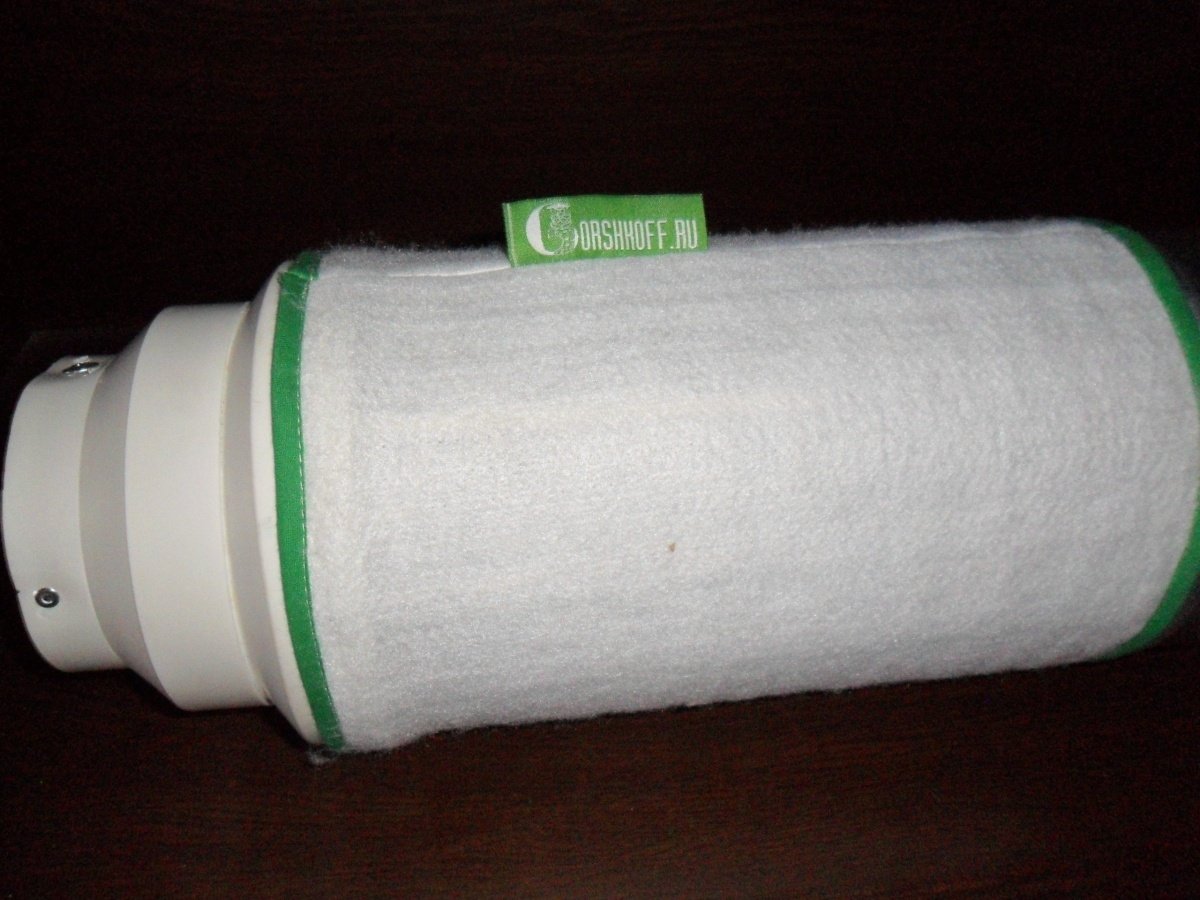

Считаю что получилось не намного хуже чем тот который продается на Горшкове, а с одетым префильтром вообще будет мало отличаться...

Теперь в будущем что-бы сменить уголь, достаточно лишь будет снять пластиковую крышку, обычно угля хватает на 2-3 выращивания, это в среднем пол года непрерывного выращивания 1-2 растих...



ИТОГО



Размеры:

250*145*125

-внешний   14,5см

-внутриний 10см

-высота       20см



Объем:

-Около 1,8 литра



Ценник:

-Сетка 350р (за большой рулон)

-Редуктор 125/100 60р, 125/145 70р.

-Крышка от сельди бесплатно (ну или 60р с сельдью :))

-Болтики, гаечки, шайбочки и т.д. 20р.

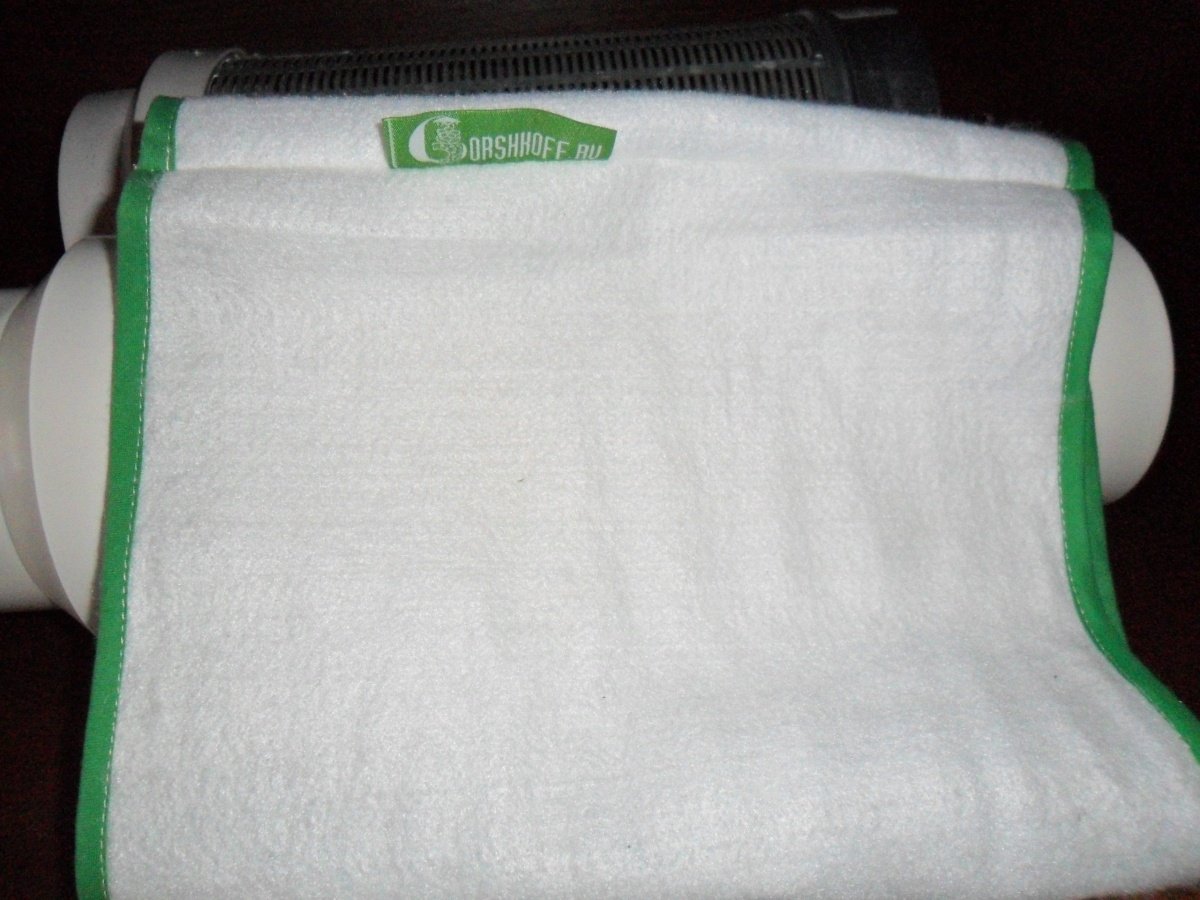

-Префильтр (пока не купил) 50р

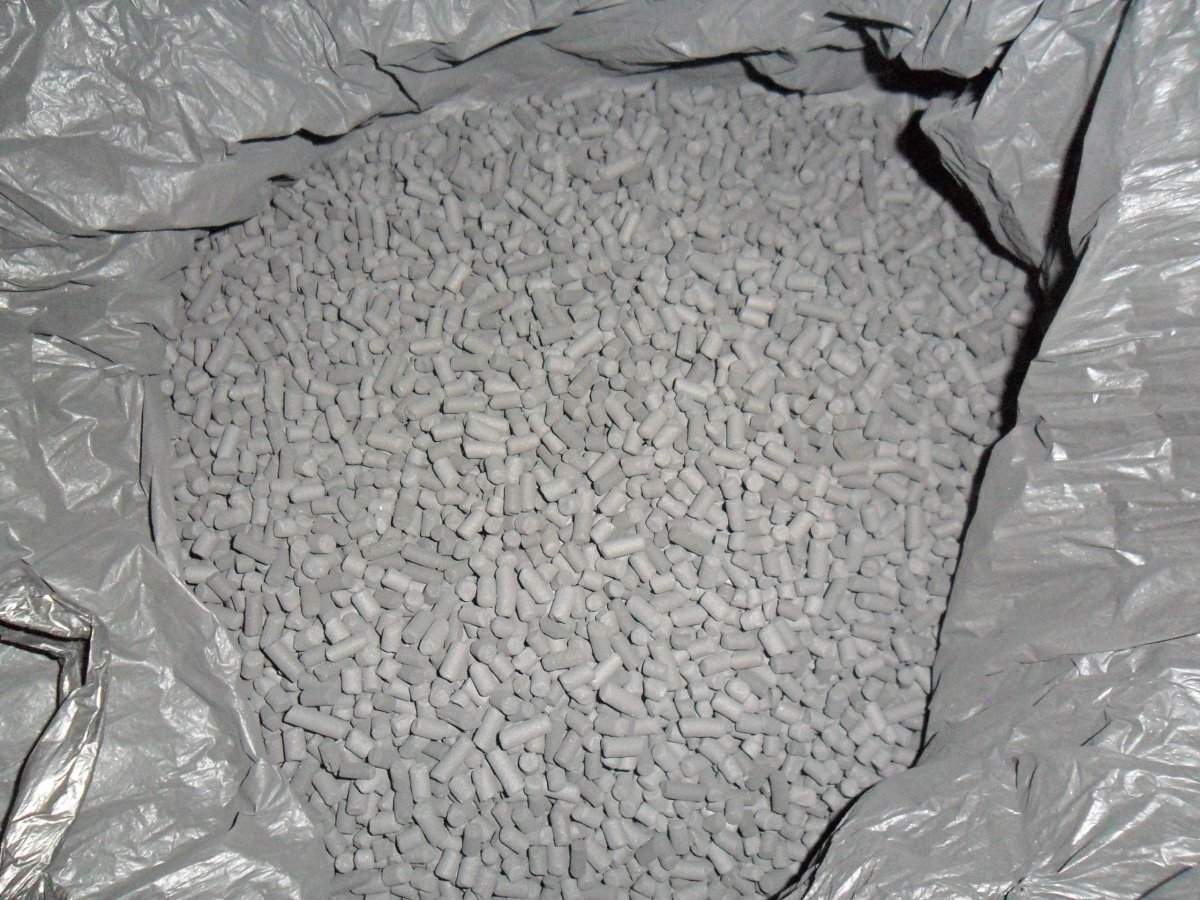

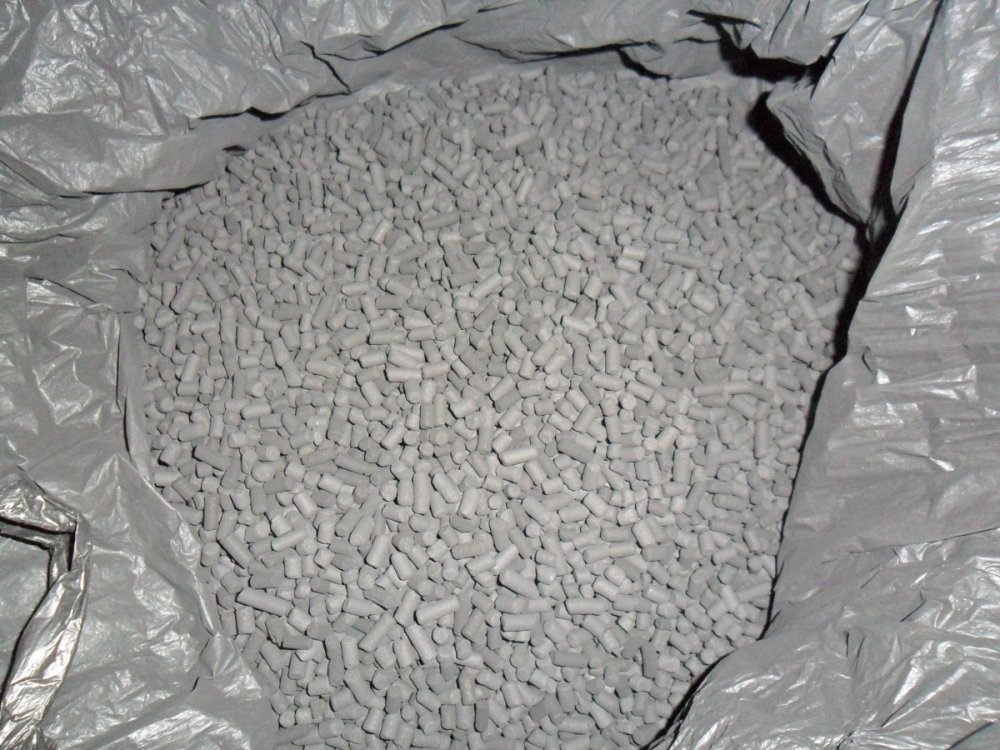

-Активированный уголь марки БАУ-А (пока не купил) 380р/кг (в киллограме около 2 литров угля)





=930рэ (цены у вас естествено могут отличаться) экономия более чем в 3 раза :)



Если есть вопросы, спрашивайте, рад буду ответить и помочь чем смогу!



P.S.

Забыл указать...

Мой бокс 40-40-90

Изменено пользователем Growerrr
  • Лайк 17

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
lisenok

во молодец!) у меня как раз эта проблема не решена. спасибо , броу!)

  • Лайк 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Growerrr

во молодец!) у меня как раз эта проблема не решена. спасибо , броу!)

Пожалуйста, обращайся :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
lisenok

Пожалуйста, обращайся :)



вентилятор(канальник) , блин , тоже дорогой. можно ли вместо покупки тоже что нибудь придумать?

Изменено пользователем lisenok

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Growerrr

вентилятор(канальник) , блин , тоже дорогой. можно ли вместо покупки тоже что нибудь придумать?

Я не считаю что канальник на 245м3/ч (в моём случае) за 600рэ (плюс, минус 100рэ) это дорого...

К примеру на 150-180м3/ч можно взять до 500рэ...

Можно конечно обойтись и кулерами от компа, но они никогда в жизни не протолкнут воздух через хороший фильтр, а наша ведь задача избавится от запаха на цвете, если запах не беспокоит, то конечно можно смело ставить кулеры, но желательно не один (хотя смотря какой бокс) воздух должен безприпятсвенно проходить через весь бокс и обновляться раза 3-5 в минуту...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
lisenok

Я не считаю что канальник на 245м3/ч (в моём случае) за 600рэ (плюс, минус 100рэ) это дорого...

К примеру на 150-180м3/ч можно взять до 500рэ...

Можно конечно обойтись и кулерами от компа, но они никогда в жизни не протолкнут воздух через хороший фильтр, а наша ведь задача избавится от запаха на цвете, если запах не беспокоит, то конечно можно смело ставить кулеры, но желательно не один (хотя смотря какой бокс) воздух должен безприпятсвенно проходить через весь бокс и обновляться раза 3-5 в минуту...

хм.. щас рылся в инете и не видел таких цен. 600 р я готов отдать , но они под 100 бачей стоят. скажи пожалуйста фирму и модель за 600 р)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
lisenok

Я не считаю что канальник на 245м3/ч (в моём случае) за 600рэ (плюс, минус 100рэ) это дорого...

К примеру на 150-180м3/ч можно взять до 500рэ...

Можно конечно обойтись и кулерами от компа, но они никогда в жизни не протолкнут воздух через хороший фильтр, а наша ведь задача избавится от запаха на цвете, если запах не беспокоит, то конечно можно смело ставить кулеры, но желательно не один (хотя смотря какой бокс) воздух должен безприпятсвенно проходить через весь бокс и обновляться раза 3-5 в минуту...

извиняюсь , всё нашёл... но они походу шумные за такую цену..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Growerrr

хм.. щас рылся в инете и не видел таких цен. 600 р я готов отдать , но они под 100 бачей стоят. скажи пожалуйста фирму и модель за 600 р)

Ну к примеру вот http://gorshkoff.ru/product_info.php?cPath=79&products_id=741 в любой строймаг зайди и скажи мне нужен канальник такого плана как по ссылке и поспрашивай у них там какой они производительности м3/ч

Что-бы меньше шумели, я думаю при монтаже в бокс, его надо будет ставить через какие нибудь уплотнители, возможно через резиновые прокладки для того что бы вибраци и шум с него как можно меньше передовались на сам бокс... А те которые мало шумные конечно стоят дорого...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Negoro

Growerrr, бро фильтр у тебя получился обалденный как заводской. А для уменьшения воя канальника лучше устанавливать его даже не через прокладки, а делать на резиновых подвесах, тогда вибрация хорошо гасится и почти не передается на стенки бокса, но основной шум создает все-таки сам воздух идущий по гофрам вентиляции, поэтому главное правило - минимальное количество перегибов, которые нагнетают дополнительные децибеллы и по возможности лучше брать шумоизоляционные гофры, вроде этих:






Но они плохо гнутся и не складываются гармошкой, поэтому подойдут лишь тем у кого канальник и фильтр расположены вне гроубокса.









  • Лайк 1

1. "Вы обязаны ее употреблять. Пускай через чай, через пирожки, муку, колбасу мясную, как угодно..."

Гуру гроувинга - Владимир Агапов. https://www.youtube.com/watch?v=LmGo1w82IM8

2. Каннапедния от Негоро: Индор и Аут. Новичку на вооружение. Все что нужно для удачного старта в одном репорте.

3. Мой фильм о блюберри Индор-Аут-Индор-Клонирование-ЛСТ-Харвест https://www.youtube.com/watch?v=P-QZhgvXDKY

4. Экономичное выращивание регулярных автоцветов https://www.youtube.com/watch?v=SrqdQELHWmo

5. Стратегические семена автоцветов, наборы Этиссо и реагенты для феминизации.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
miron

Growerrr, бро фильтр у тебя получился обалденный как заводской. А для уменьшения воя канальника лучше устанавливать его даже не через прокладки, а делать на резиновых подвесах, тогда вибрация хорошо гасится и почти не передается на стенки бокса, но основной шум создает все-таки сам воздух идущий по гофрам вентиляции, поэтому главное правило - минимальное количество перегибов, которые нагнетают дополнительные децибеллы и по возможности лучше брать шумоизоляционные гофры, вроде этих:






Но они плохо гнутся и не складываются гармошкой, поэтому подойдут лишь тем у кого канальник и фильтр расположены вне гроубокса.

Я предпочёл бы вместо гофры глушитель шума. Говорят очень помогают.Кстате они голанские а не китайские.






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
