ОСТАНОВКА ЭЛЕКТРОСЧЁТЧИКА

[SHURIK]

Электронный ограничитель учета



Устройство предназначено для питания бытовых потребителей переменным током. Номинальное напряжение 220 В, мощность потребления 1 кВт. Применение других элементов позволяет использовать устройство для питания более мощных потребителей.

Устройство, собранное по предлагаемой схеме, просто вставляется в розетку и от него питается нагрузка. Вся электропроводка остается нетронутой. Заземление не нужно. Счетчик при этом учитывает примерно четверть потребленной электроэнергии.

Теоретические основы

Работа устройства основана на том, что нагрузка питается не непосредственно от сети переменного тока, а от конденсатора, заряд которого соответствует синусоиде сетевого напряжения, но сам процесс заряда происходит импульсами высокой частоты. Ток, потребляемый устройством из электрической сети, представляет собой импульсы высокой частоты. Счетчики электроэнергии, в том числе электронные, содержат входной индукционный преобразователь, который имеет низкую чувствительность к токам высокой частоты. Поэтому энергопотребление в виде импульсов учитывается счетчиком с большой отрицательной погрешностью.

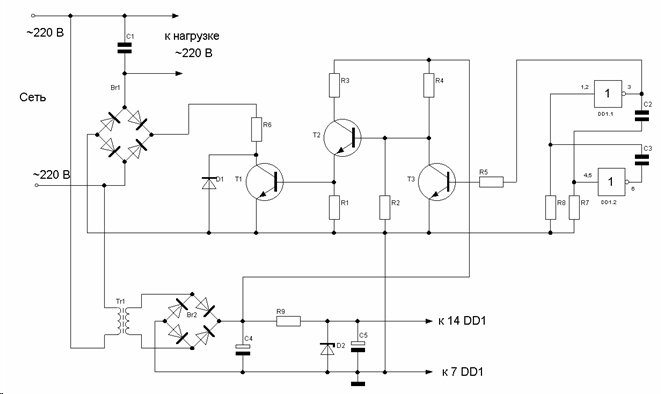

Принципиальная схема устройства

Основными элементами являются силовой выпрямитель Br1, конденсатор C1 и транзисторный ключ T1. Конденсатор С1 включен последовательно в цепь питания выпрямителя Br1, поэтому в моменты времени, когда Br1 нагружен на открытый транзистор Т1, заряжается до мгновенной величины сетевого напряжения, соответствующей данному моменту времени.

Заряд производится импульсами с частотой 2 кГц. Напряжение на С1, а также на подключенной параллельно ему нагрузке по форме близко к синусоидальному с действующим значением 220 В. Для ограничения импульсного тока через транзистор Т1 во время заряда конденсатора, служит резистор R6, включенный последовательно с ключевым каскадом.

На логических элементах DD1, DD2 собран задающий генератор. Он формирует импульсы частотой 2 кГц амплитудой 5В. Частота сигнала на выходе генератора и скважность импульсов определяются параметрами времязадающих цепей С2-R7 и C3-R8. Эти параметры могут подбираться при настройке для обеспечения наибольшей погрешности учета электроэнергии. На транзисторах Т2 и Т3 построен формирователь импульсов, предназначенный для управления мощным ключевым транзистором Т1. Формирователь рассчитан таким образом, чтобы Т1 в открытом состоянии входил в режим насыщения и за счет этого на нем рассеивалась меньшая мощность. Естественно, Т1 также должен полностью закрываться.

Трансформатор Tr1, выпрямитель Br2 и следующие за ними элементы представляют собой источник питания низковольтной части схемы. Этот источник обеспечивает питанием 36В формирователь импульсов и 5В для питания микросхемы генератора.



Детали устройства

Микросхема: DD1, DD2 - К155ЛА3.

Диоды: Br1 – Д232А; Br2 - Д242Б; D1 – Д226Б.

Стабилитрон: D2 – КС156А.

Транзисторы: Т1 – КТ848А, Т2 – КТ815В, Т3 – КТ315. Т1 и Т2 устанавливаются на радиаторе площадью не менее 150 см2 . Транзисторы устанавливаются на изолирующих прокладках.

Конденсаторы электролитические: С4 - 1000 мкФ × 50В; С5 - 1000 мкФ × 16В;

Конденсаторы высокочастотные: С1- 1мкФ × 400В; С2, С3 – 0.1 мкФ (низковольтные).

Резисторы: R1, R2 – 27 кОм; R3 – 56 Ом; R4 – 3 кОм; R5 -22 кОм; R6 – 10 Ом; R7, R8 – 1.5 кОм; R9 – 560 Ом. Резисторы R3, R6 – проволочные мощностью не менее 10 Вт, R9 - типа МЛТ-2, остальные резисторы – МЛТ-0.25.

Трансформатор Tr1 – любой маломощный 220/36 В.



Наладка

При наладке схемы соблюдайте осторожность! Помните, что низковольтная часть схемы не имеет гальванической развязки от электрической сети! Не рекомендуется в качестве радиатора для транзисторов использовать металлический корпус устройства. Применение плавких предохранителей – обязательно!

Вначале проверяют отдельно от схемы низковольтный блок питания. Он должен обеспечивать ток не менее 2 А на выходе 36 В, а также 5 В для питания маломощного генератора.

Затем налаживают генератор, отключив силовую часть схемы от электросети. Генератор должен формировать импульсы амплитудой 5 В и частотой около 2 кГц. Скважность импульсов приблизительно 1/1. При необходимости для этого подбирают конденсаторы С2, С3 или резисторы R7, R8.

Формирователь импульсов на транзисторах Т2 и Т3, если правильно собран, обычно наладки не требует. Но желательно убедиться, что он способен обеспечить импульсный ток базы транзистора Т1 на уровне 1.5 – 2 А. Если такое значение тока не обеспечить, транзистор Т1 не будет в открытом состоянии входить в режим насыщения и сгорит за несколько секунд. Для проверки этого режима можно при отключенной силовой части схемы и отключенной базе транзистора Т1, вместо резистора R1 включить шунт сопротивлением в несколько Ом. Импульсное напряжение на шунте при включенном генераторе регистрируют осциллографом и пересчитывают на значение тока. При необходимости подбирают сопротивления резисторов R2, R3 и R4.

Следующей стадией является проверка силовой части. Для этого восстанавливают все соединения в схеме. Конденсатор С1 временно отключают, а в качестве нагрузки используют потребитель малой мощности, например лампу накаливания мощностью до 100 Вт. При включении устройства в электрическую сеть действующее значение напряжения на нагрузке должно быть на уровне 100 – 130 В. Осциллограммы напряжения на нагрузке и на резисторе R6 должны показать, что питание её производится импульсами с частотой, задаваемой генератором. На нагрузке серия импульсов будет модулирована синусоидой сетевого напряжения, а на резисторе R6 – пульсирующим выпрямленным напряжением.

Если всё исправно, подключают конденсатор С1, только вначале емкость его принимают в несколько раз меньше номинальной (например 0.1 мкФ). Действующее напряжение на нагрузке заметно возрастает и при последующем увеличении емкости С1 достигает 220 В. При этом очень важно внимательно следить за температурой транзистора Т1. Если возникает повышенный нагрев при использовании маломощной нагрузки, это свидетельствует о том, что Т1 либо не входит в режим насыщения в открытом состоянии, либо полностью не закрывается. В этом случае следует вернуться к настройке формирователя импульсов. Эксперименты показывают, что при питании нагрузки мощностью 100 Вт без конденсатора С1, транзистор Т1 в течение длительного времени не нагревается даже без радиатора.

В заключении подключается номинальная нагрузка и подбирается емкость С1 такая, чтобы обеспечить питание нагрузки напряжением 220 В. Емкость С1 следует подбирать осторожно, начиная с малых значений, так как увеличение емкости резко увеличивает импульсный ток через транзистор Т1. Об амплитуде импульсов тока через Т1 можно судить, подключив осциллограф параллельно резистору R6. Импульсный ток должен быть не более допустимого для выбранного транзистора (20 А для КТ848А). В случае необходимости его ограничивают, увеличивая сопротивление R6, но лучше остановиться на меньшем значении емкости С1.

При указанных деталях устройство рассчитано на нагрузку 1 кВт. Применяя другие элементы силового выпрямителя и транзисторный ключ соответствующей мощности, можно питать и более мощные потребители.

Обращаем Ваше внимание на то, что при отключенной нагрузке устройство потребляет из сети довольно большую мощность, которая учитывается счетчиком. Поэтому рекомендуется всегда нагружать устройство номинальной нагрузкой, а также отключать при снятии нагрузки.

Ждем комментов!Кто соберет первый, пишите о работоспособности!!!!!!

Изменено 13 ноября 2011 пользователем SHURIK

[tatayonok]

а самому слабо собрать данную конструкцию , да и еще ты думаешь что там сидят идиоты ? у меня знакомый недавно попался на подобном изобретении так вьебали штраф 50 штук гривен , все не так просто как кажеться

[kaspei]

Замудреная и непроверенная,заморачиваться не тянет,ведь для отключения существует много менее трудоемких способов.Но они по ходу уже все пропробовали,и теперь на каждом доме стоит свой столб а на столбе счетчик,который они сами установили и обслуживают.Ты себе как хочешь считай,а плати по их счетчику на ихнем столбе.Вот с такой хренью такая схема бы прокатила,если она действительно так хороша

[василич]

давай братан бери паяльник инетмагаз открывай с такими приборами..а так мне киловата за глаза хватает.. лэд рулит...

Изменено 14 ноября 2011 пользователем василич

[SHURIK]

Как соберу отпишусь:)Знакомый сказал что ничего не выйдет, но я попытаю счастья.

[василич]

удачи брат в нелёгком деле...

[василич]

только ли нужен он тебе если он киловат жрёт???ты скока киловаток жечь собираешься???это на огромные гринхаусы...

Изменено 14 ноября 2011 пользователем василич

[SHURIK]

только ли нужен он тебе если он киловат жрёт???ты скока киловаток жечь собираешься???это на огромные гринхаусы...

Он не жрет киловатт,это максимальная нагрузка.В схеме 3 транзистора и 2 микрухи)))они не могут жрать киловатт)))))

Изменено 14 ноября 2011 пользователем SHURIK

[василич]

ну дерзай тогда братуха...и мне сделай куплю...в америке хорошо пойдут...но там 110 вольт..

Изменено 15 ноября 2011 пользователем василич

[NenremeAllepe]

Бог вовсе не должен страдать

тупости своего священника.

[Xamelion9856]

Главное не вздумайте к этой х*ратени подключить комплект ДНаТ с ПРА (сгорит все к кое какой бабушке 99,9 %)! А вот с наревательными приборами, лампами накаливания и ЭПРА (ЭСЛ и комплект ДНАТ с ЭПРА) она должна работать (по крайней мере ничего не сгорит)!

[BassMan]

Гм, а почему днат должен сгореть-то? Вообще, схема сомнительная, имхо, так как современные счетчики, по-моему, расчитанны на подобные штучки. Надо будет собрать попробывать, конечно, может, на выходных соберу.

[BassMan]

Неуверен, что такая схема сможет долго работать, при подключении к нагрузке более-менее мощного устройства: транзисторы будут дохнуть постоянно.

[Xamelion9856]

Оно не будет работать с ДНаТ из за свойств конденсаторов и ПРА (в общем фазокомпенсирующие конденсаторы будут создавать достаточно большую нагрузку на данное устройство, а ПРА будет в большей степени ограничивать напряжение и ток подаваемые на лампу, в общем лампа даже не загорится, а данное устройство сгорит из за кондеров, да и вообще оно расчитано на 1000Вт, но даже ДНаТ 250 жрет в момент запуска примерно 5-7 киловатт)! В общем оно подойдет только для ЭСЛ и некоторой вспомогательной аппаратуры (вентиляция, компрессоры, насосы...) и то не известно рабочее ли оно (возможно оно даже не запуститься или не будет экономии)!

[Middnight]

Люди можете не париться!!!! схема фуфло!!!!!!! такой простой халявы не бывает!!!!!!!!! давно интересовался подобными схемами обрыскал весь инет кроме того половина вовсе не рабочая то вторая половина добросовестно выжигала большинство техники ни чего не нашел.....

есть только два способа съэкономить денег - 1. купить современный магнит стоит в пределах 100$ - останавливает 100% видел собственными глазами даже современные маленькие беленькие счетчики, но есть но - на Украине уже ставят пломбы с каким-то сердечником - потом проверяют намагниченость, за розмагничивание ничего не слышал(((( 2. - отвод перед счетчиком, желательно прям под ним в стене с установленым пускателем запитаным от сети (как только хоть одна пробка или автомат отключается - он тоже отпускает и они не находят скрытую проводку) - это самый действенный, но сложный в реализации в некоторых ситуациях......... все остальное это не реально

[Рой]

Наклонить счетчик и все дела

[kreng70]

Оно не будет работать с ДНаТ из за свойств конденсаторов и ПРА (в общем фазокомпенсирующие конденсаторы будут создавать достаточно большую нагрузку на данное устройство, а ПРА будет в большей степени ограничивать напряжение и ток подаваемые на лампу, в общем лампа даже не загорится, а данное устройство сгорит из за кондеров, да и вообще оно расчитано на 1000Вт, но даже ДНаТ 250 жрет в момент запуска примерно 5-7 киловатт)! В общем оно подойдет только для ЭСЛ и некоторой вспомогательной аппаратуры (вентиляция, компрессоры, насосы...) и то не известно рабочее ли оно (возможно оно даже не запуститься или не будет экономии)!

То что Днат жрёт в момент запуска 5-7 киловатт, брехня. Даже 1 киловатта за глаза 400 Днату.

[Middnight]

да жрет он при пуске не намного более чем установленная лампа!!! то что она холодная, то что не разоженная.......... - это все чипухня, факт в том что она и не светит столько сколько должна!

[paradise]

У нас в городе продоються счетчики электронные уже оборудованные стоит 2000 рублей с пломбами и гарантией и с ним дают магнитик просто ложешь в определённое место и всё лампочка на счетчике маргает показывает ток идет а цифры не мотают.Я думаю такие есть в любом городе спрашивайте не в магазинах а на рынке.Но кто живёт в квартирах где стоит общий счетчик всего дома лутьше так не политься.

[Middnight]

У нас в городе продоються счетчики электронные уже оборудованные стоит 2000 рублей с пломбами и гарантией и с ним дают магнитик просто ложешь в определённое место и всё лампочка на счетчике маргает показывает ток идет а цифры не мотают.Я думаю такие есть в любом городе спрашивайте не в магазинах а на рынке.Но кто живёт в квартирах где стоит общий счетчик всего дома лутьше так не политься.



ложишь в определенное место............. - чушь это полная))))))))))

туда ложить надо не магнитик, а целое магнитище, т.к. герконов в конструкции нет (а если бы и были то служиди бы явно против пользователя) то нужно сбить или забить электромагнитное поле привода который перещелкивает цифры, а это не так уж и просто! и в последнее время весьма опасно

[Middnight]

Наклонить счетчик и все дела

наклонить для электронного не дейсвует, а счетчики старого образца старуются заменить на электронные......

и наклонить не всегда удобно.....

[Рой]

У меня старый стоит и устраивает.Один раз от частых наклонов проводка сломалась-вызвал электрика,он улыбнулся починил,но предупредил чтоб так больше не делал.При общении с ним понял что при следующей поломке надо будет просто заплатить за ремонт.

[paradise]

ложишь в определенное место............. - чушь это полная))))))))))

туда ложить надо не магнитик, а целое магнитище, т.к. герконов в конструкции нет (а если бы и были то служиди бы явно против пользователя) то нужно сбить или забить электромагнитное поле привода который перещелкивает цифры, а это не так уж и просто! и в последнее время весьма опасно

Его люди расбирают делают что надо собирают ,ставят пломбу и окей занимает это неделю для меня я живу не в самом городе где это делают.Приезжаешь забираешь все. Не знал бы не говорил.А не верить дело каждого. Изменено 21 января 2012 пользователем paradise

[Middnight]

Его люди расбирают делают что надо собирают ,ставят пломбу и окей занимает это неделю для меня я живу не в самом городе где это делают.Приезжаешь забираешь все. Не знал бы не говорил.А не верить дело каждого.

эти люди разбирают.... - это звучит весьма по детски..... все счетчики проходят гос поверку, они не могут ничего туда поставить!!!! это лажа какая-то не верь......

[paradise]

эти люди разбирают.... - это звучит весьма по детски..... все счетчики проходят гос поверку, они не могут ничего туда поставить!!!! это лажа какая-то не верь......

Говорю для особо одорённых что люди пользуються такими счетчиками успешно.А одного знаю челса к нему на дом приезжали и всё сделали прям на подключеном счетчике.А с твоих слов значит когда покупаешь новый счетчик ты из магазина несёшь его на гос поверку?Вот это точьно детский лепет.Одно дело еслия тебе такой подогнал бы ну или не тебе а другому пользователю а он не работает, тут да тогда сказал бы вот paradise подогнал фуфло говорил одно а он не работает не верти ему он пиз-ол. Изменено 21 января 2012 пользователем paradise
