Идеальный блок управления гроубоксом - каким он должен быть?

[Гость]

Доброго времени суток!

Есть желание сделать недорогой и продуманный блок управления системами гроубокса, который позволяет:

1) Автоматизировать процесс

2) Интуитивно понятно настраивать и смотреть за изменением показателей внутри гроубокса через браузер на смартфоне/планшете/любом компьютере через WiFi

3) Максимально простое развертывание



С учетом дешевизны современных деталей можем получить интересное устройство!



Конструкция

Пластмассовая коробочка в корпусе, защищенном от брызг, с гермовводом для проводов и клеммниками внутри.

Для настройки через удобный интерфейс и чтения показаний используется WiFi как в режиме точки доступа, так и подключившись к домашней сети.

При правильной настройке роутера можно хоть с другого конца земного шара управлять.



Электронная начинка устройства

1. Встроенные часы, работающие от батарейки, чтобы не сбивались циклы дня/ночь при отключении электричества

    Таймер для управления светом, гибкая настройка (как на механических)

    Реле на 8 ампер 250 В для светильника

2. Таймер управления дополнительным реле, 1 шт, например для система полива или еще чего-то - это таймер с гибкой настройкой, вплоть до таблицы - в какой день от старта, на сколько по времени, и как часто включать реле.

3. Датчик влажности, температуры на проводе, запись показаний в архив на 48 часов с шагом 1 минуту, чтобы после отключения питания архив сохранялся.

4. Кнопка сброса настроек на стандартные, индикатор режима WiFi: AP/STA

5. Встроенный блок питания 220В



Предлагаю всем, кому интересно, поучаствовать в процессе разработки и высказать от себя пару идей на тему "что должен уметь такой блок, какие входа/выхода, должны быть".?





Изменено 4 октября 2020 пользователем Гость

[Nick Nick]

В 04.10.2020 в 15:32, shroom muncher :3 сказал:

и смотреть за изменением показателей внутри гроубокса через браузер на смартфоне/планшете/любом компьютере через WiFi

Не помешает, но необходимым не является. Так или иначе по разным причинам но каждый день туда минимум один раз лично заглядываешь.



В 04.10.2020 в 15:32, shroom muncher :3 сказал:

Таймер для управления светом, гибкая настройка (как на механических)

2. Таймер управления дополнительным реле,

3. Датчик влажности, температуры на проводе,

4. Кнопка сброса

ESP8266 NodeMcu v3

Кстати и вайфай там уже встроенный. И скетчи удобно писать. А питать обычной зарядкой от мобильника.

В 04.10.2020 в 15:32, shroom muncher :3 сказал:

Реле на 8 ампер 250 В для светильника

Лучше симистр. Контакты реле имеют свойство обгарать.



В 04.10.2020 в 15:32, shroom muncher :3 сказал:

всем, кому интересно

Мне не интересно. Я в грибной теме. Но решал очень похожую задачу. Температура, влажность, свет, вентиляция.

[Saturn]

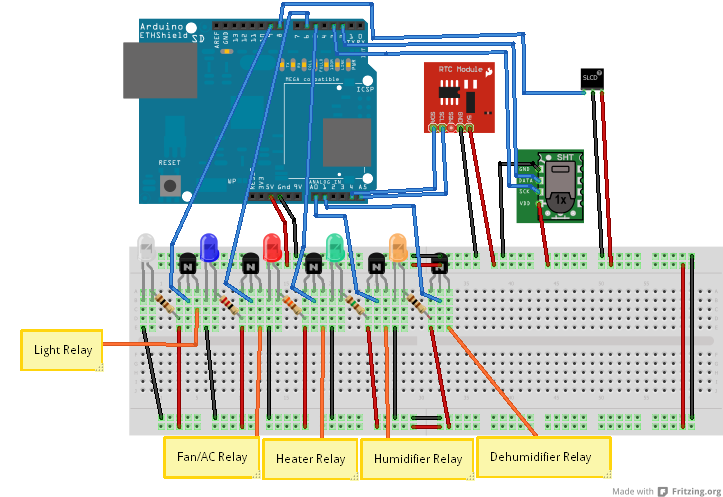

Хорошая тема) Товарищ знакомый на Ардуино клепал себе  умный блок, который полностью настраивается под ваши нужды.  Цена не более 100$.

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.



Изменено 6 октября 2020 пользователем Saturn

[Johny84]

Я нечто похожее делал на ардуино уно. Устройство контролирует темпер в боксе ,с влажностью я не стал заморачиваться, в ключает насос на аэропонике в нужное время. Прибором пользуюсь уже год.

Один нюанс: датчик температуры и влажности dht22 или 11 зависает при перепаде напряжения и вкл и подогрев и вытяжка, так и не нашел решения проблемы, потавил ds18b20 -работает безотказно.

Вобщем идея хорошая таких на форуме мало, продолжай в том же духе.

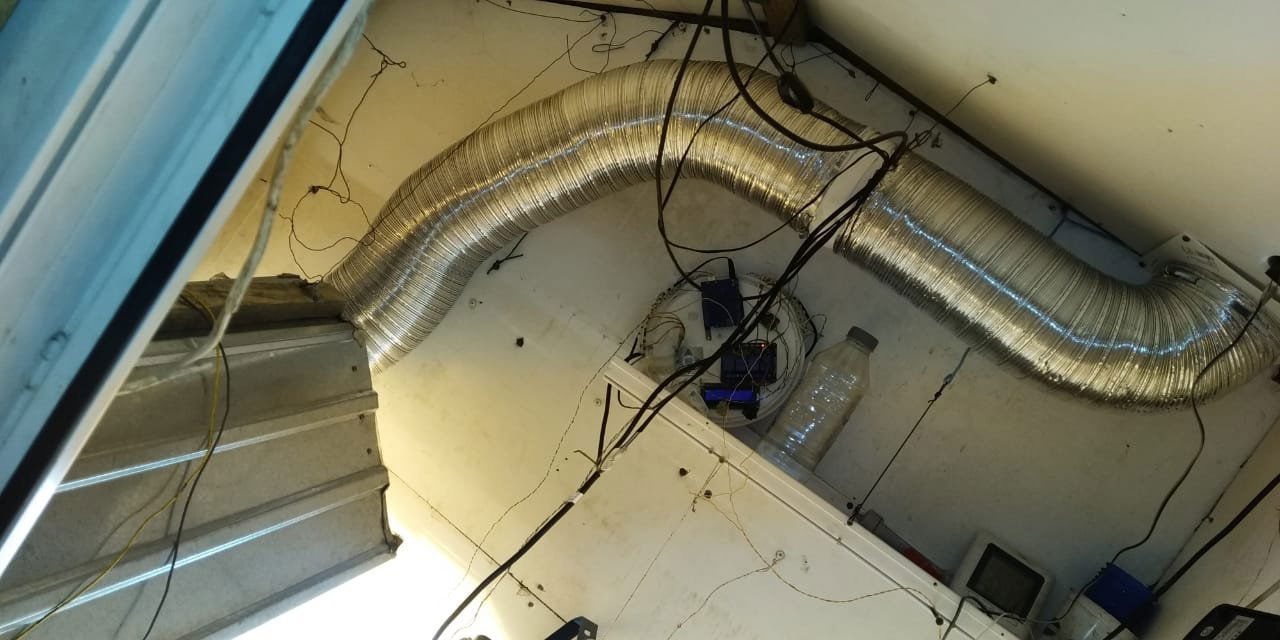

а вот мой колхоз:

[tymko]

Я тоже правда с грибной темы, но тоже что-то сейчас пробую. У меня с грибной темы решения на базе умных розеток с управлением по wifi и датчиков xiaomi flower smart monitor c bt. Все это управляется через ноут с home assistant под докером.

[Nick Nick]

В 04.11.2020 в 08:25, Johny84 сказал:

датчик температуры и влажности dht22 или 11 зависает при перепаде напряжения и вкл и подогрев и вытяжка, так и не нашел решения

Диод и мощный электролит после него на входе по питанию. 4700мкФ и зашунтировать как обычно 0.1мкФ.

[Nick Nick]

Но вот что удивительно.

Все, хоть более-менее опытные гроверы знают важность дозирования полива. Большенство указывают в гроу-репортах дозу и периодичность полива.

Но как только заходит разговор об автоматике, или напрочь отрицают ( "Я и вручную, с леечки."), или пытаются обойтись совсем дешёвыми решениями без дозатора. Без дозатора получается конечно же плохо. Не стабильно. И начинаются рассказы что вся эта автоматика - фигня полная.

Почему такое активно-деструктивное неприятие?

Ведь свет тоже можно включать-выключать простым рубильником. Это всего одна секунда работы утром и вечером. Но свет давно отдали таймеру. И никто не пытается спорить доказывая что ему и ручками по будильнику не трудно.

А почему к поливу совсем иное отношение?
