Термостат STC-1000

[Reinmaster]

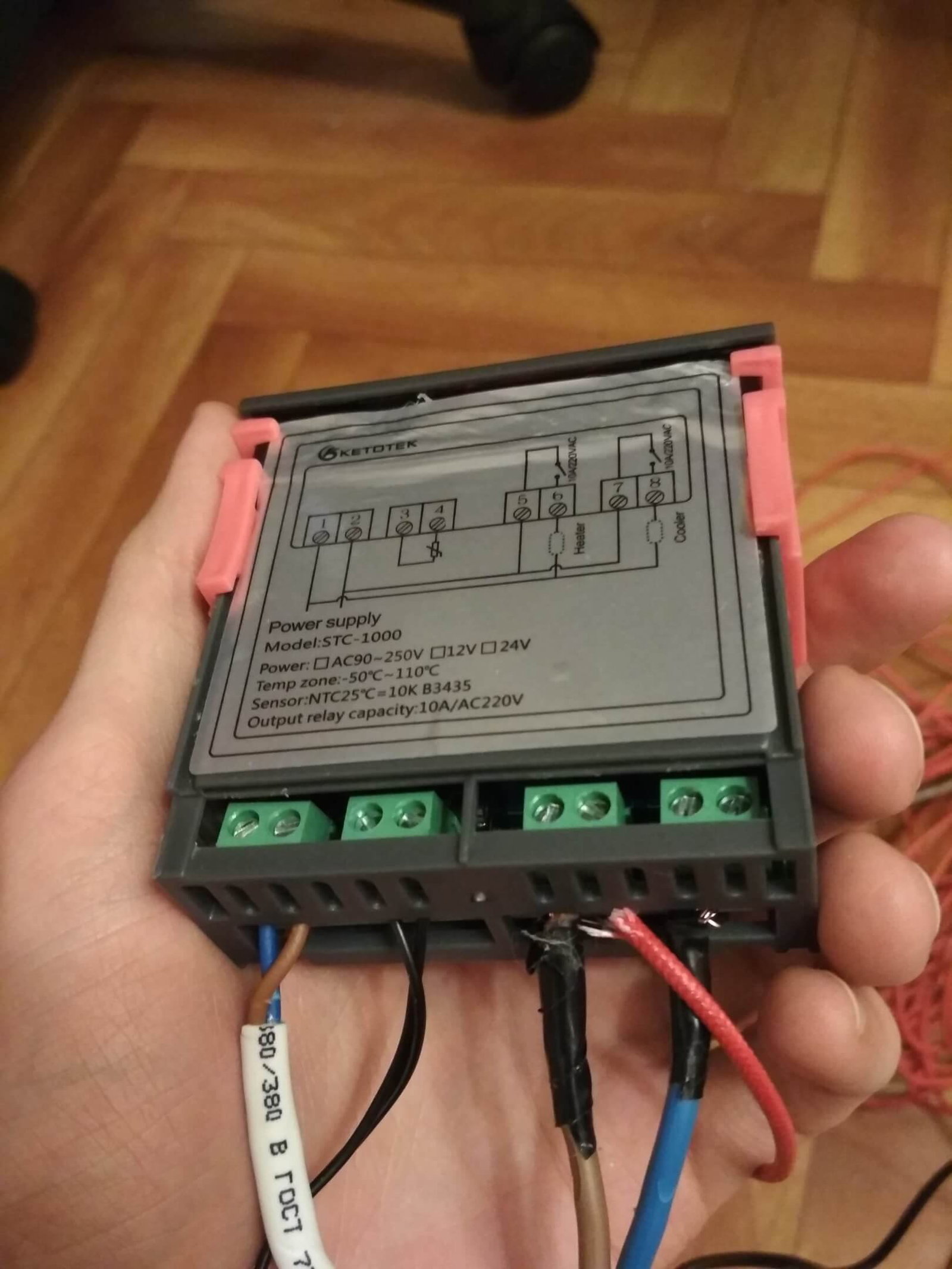

Всем привет, не могу разобраться как подключить к этому термостату термошнуршнур. Может у кого есть такой?

[def]

@Reinmaster насколько я понимаю:

1 и 2 - питание

3 и 4 - термодатчик

1 и 6 - термошнур

2 и 5 - соединяются между собой (чтобы в случае чего мог сработать предохранитель, который находится за разъемами 5 и 6)



[POPSA]

1 час назад, def сказал:

@Reinmaster насколько я понимаю:

1 и 2 - питание

3 и 4 - термодатчик

1 и 6 - термошнур

2 и 5 - соединяются между собой (чтобы в случае чего мог сработать предохранитель, который находится за разъемами 5 и 6)





[Reinmaster]

Кому интересно разобрался вот по этому гайду:



Изменено 2 марта 2019 пользователем Reinmaster
