Автоматизация гроубокса с помощью ардуино

[bugslayer]

"Позабыты хлопоты, остановлен бег, вкалывают роботы, а не человек."

Песня из к/ф "Приключения Электроника"





Поскольку начали задавать вопросы в галерее, решил написать обо всем в одном месте про то, что это такое, как, зачем и почему, сколько это стоит, где взять.



Часть I.



Прежде всего хочется сказать несколько важных вещей. Во-первых, контролер не решает полностью задачу по уходу за растением, все равно необходимо участие и контроль человека. Тем более, что это электроника и она сделана в Китае  . Сбои и зависания теоретически могут произойти и поэтому всецело на него полагаться не стоит, чтобы не спалить дом или не затопить соседей. Стоит предусмотреть защиту на силовую часть - автоматический выключатель на ввод и контролировать периодически работу системы.

Во-вторых, чтобы использовать ардуино надо уметь программировать или иметь большое желание научиться программировать на C++ (читается "си плюс плюс"). Без этого дальше можно читать только в ознакомительных целях. Когда я учился, в старших классах у нас преподавали этот язык, и еще у ардуино довольно широкое сообщество и там информации о программировании на с++ тоже достаточно. Ну и кроме того это широко распространенный язык программирования и информации и книг о нем в интернете предостаточно. Ну и в-третьих, придется немного попаять =)



Об ардуино.



Я бы назвал ардуино этаким введением в микроконтролеры для домохозяек. Порог вхождения в тему достаточно невысокий, не нужно никаких программаторов и особых знаний. Только плата, среда разработки и интернет, чтобы искать информацию. По всему миру огромное кол-во энтузиастов, клепающих на нем роботов и всякую другую автоматику и поэтому информации предостаточно. Из русскоязычных ресурсов например arduino.ru, amperka.ru. Я начинал со статей на амперке, но покупать ничего там не советую - сильно дороже. Ниже по ходу буду писать, где и что лучше купить.



Ардуино это небольшая плата размером с кредитную карту, на которой расположен контролер ATmega с тактовой частотой 16 МГц и входы и выходы для подключения устройств. У Ардуино целая линейка моделей, но я рекомендую Arduino Mega 2560. У нее больше цифровых и аналоговых выводов (не надо заморачиваться, когда много устройств и датчиков) и ОЗУ поболее будет (критично для написания больших программ).





Об ардуине мега

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

.



Программа на ардуине состоит из двух функций:



void setup(){

}



void loop(){

}



Первая функция вызывается один раз при инициализации контролера и после каждой перезагрузки. В ней делаются действия, которые нужно выполнить всего 1 раз, например, инициализация устройств, переменных и т.д. Вторая функция выполняется бесконечно в цикле по кругу, пока работает устройство.



При подключении к ардуине каких-нибудь сложных устройств, например датчиков или плат раширения, как правило нужно подключать в программу библиотеку для работы с этим устройством и использовать ее. Библиотеки для всех популярных плат и датчиков в интернете находятся на ура.



Далее перепечатывать интернет не буду. Вся информация, как подключать устройства к ардуино и как работать с ними в программе легко находится в сети. Кроме того, есть всякие серии уроков, в которых начиная с того, как подключить и заставить мигать светодиод, заканчивают сложными вещами. Напомню, из русскоязычных ресурсов, где почитать можно, как и что - arduino.ru, amperka.ru.



Что может понадобиться и где взять.



Я заказывал из Китая, поэтому ссылки буду приводить на товары оттуда. Посылка доходит недели за 3. Брал платы не оригинальные, но мне это не принципиально.



1) Сама плата Arduino Mega 2560 R3





Я брал набором с Ethernet Controler W5100  . Про интернет контролер напишу потом. Можно купить только плату например . Тут есть один нюанс с китайскими платами. Поскольку они не оригинал, то на некоторых чип другой и надо будет скачать драйвер под него, чтобы в стандартной среде разработки можно было работать с устройством. Обычно в комментариях и отзывах к заказу об этом пишут что-то типа проблема с драйвером ардуино мега на чипе CH340/CH341. Чтобы работало, надо скачать и установить драйвер под этот чип. А так в принципе норм работает неоригинал.



2) Микросхема с часами реального времени (RTC - real time clock), чтобы использовать для отсчета времени и для включений устройств по расписанию.



Я брал .





На ней расположены сами часы и бонусом идет модуль энергонезависимой памяти 24C32 на 32 Кб - мелочь, но приятно =) Я не помню, где я скачал библиотеку под нее, но она мне чем-то не подошла и я ее поправил, могу поделиться, если кому понадобится. А, и еще, контакты надо будет распаивать )



3) Реле для управления силовыми линиями.

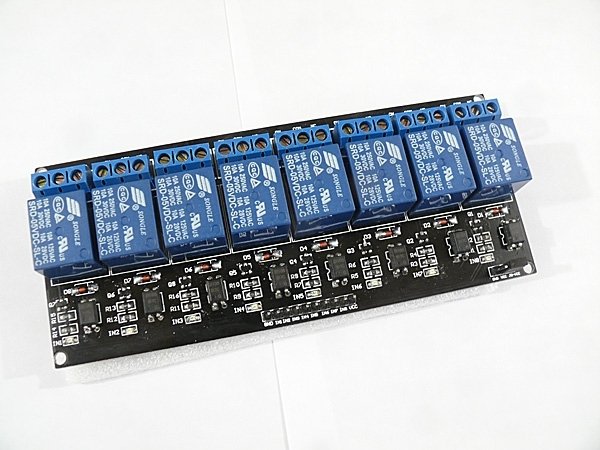

Сами устройства напрямую к ардуино не подключаются, а через реле. Я покупал . Есть по 1, 2, 4, 8, 16 штук на одной плате. Выбирайте, какие удобнее в компоновке и по кол-ву устройств. У меня сейчас две платы по 8 реле и мне не хватает. Заказал еще блок из 4 реле. На реле написано 10А, т. е. они должны коммутировать линии с током до 10 Ампер. На самом деле нужно делить эту величину на 2, а то и на 3, как и для всех вещей, сделанных в Китае. У меня такое реле залипло при включении ДНАТа на 150 Вт. Так что днат (и другие мощные потребители) напрямую через такие реле лучше не подключать. Лучше через контактор - реле замыкает катушку контактора, контактор замыкает линию днат.



4) LCD дисплей чтобы отображать показания датчиков и всякую другую информацию





На выбор есть всякие, даже сенсорные =) например . Я брал , но мне не пригодился. Не охота стало с ним возиться и с кнопками, написал веб-сервер для интернет контролера и теперь управляю гроубоксом по сети. Но об этом потом.



Далее пойдут датчики.



5) Датчик температуры DALLAS DS18B20. Показывает температуру с точностью до 2х знаков после запятой.





Я покупал  сразу 10 штук, оптом дешевле =) насовал их везде: в самопальные led светильники, в култуб с днатом и так просто. Эти датчики можно цеплять несколько штук на 1 цифровой выход. Библиотека для работы с ними DallasTemperature легко находится в сети.

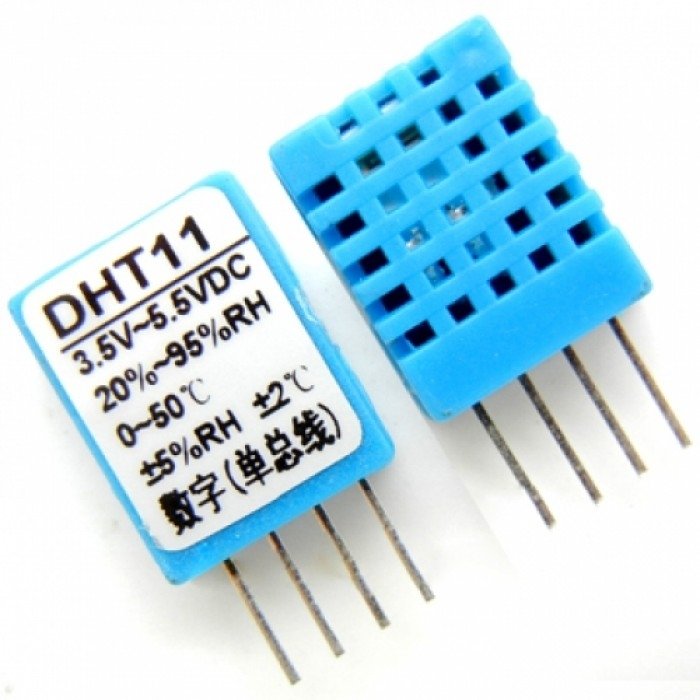

6) Комбинированный датчик температуры и влажности DHT11





Я брал  . Отдельно датчика влажности не нашел или было дорого. Из минусов - у этого датчика точность 0 знаков после запятой. Так что как-то так. Есть еще датчик DHT22, не знаю как там, может выше точность. Есть библиотека для работы с датчиком.



7) Датчик уровня жидкости. может понадобиться при автополиве.





Я брал . Работает по типу кнопки: когда поплавок поднимается, внутри стержня что-то щелкает и линия размыкается. Видимо в поплавке магнит, который разводит внутри стержня контакты.

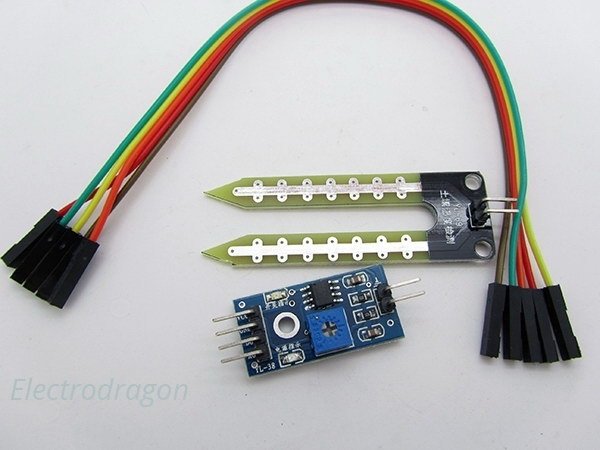

8) Датчик влажности почвы.





Тут даже не знаю, что посоветовать. Я брал , но он у меня за две недели использования вышел из строя - контакты на одной ножке у щупа полностью растворились, прореагировав в земле. Кажется это в химии называется электролитическая диссоциация )) в общем, не советую такого типа датчики. Попробую заменить вышедший из строя щуп на что-то типа двух гвоздей =) посмотрим что выйдет.



9) еще может понадобиться помпа для накачки воды для системы полива. я брал  для аквариума. Помпа как помпа, работает нормально, качает шустро.





10) Для подключения кнопок и датчиков могут понадобиться резисторы номиналом 4,7 кОм, 10 кОм. Ну и еще всякая мелочь типа  и для экспериментов. Плюс блок питания на 9 вольт для питания ардуино. Сама ардуина может питаться от USB кабеля через который заливается программа, через гнездо питания 9В и там еще где-то есть контакты для питания от батарейки.



11) Платы расширения (опционально). Например, W5100 Ethernet Shield - для взаимодействия с ардуино через интернет. Например, .





Как видно по ценам по ссылкам выше, если заказывать электронику в Китае, то выходит не дорого, вполне подъемно.



Как это выглядит у меня



Отсек с электрикой и электроникой сзади внизу бокса в отдельном пространстве:





Ардуино мега с нацепленой на него сверху платой расширения для выхода в интернет:





Управляется это все пока вручную через веб-страничку в локальной сети:





Реализована работа по расписанию и некоторые аварийные случаи отключения при перегреве. Настройки устройств записываются и читаются из памяти. Недавно соорудил систему полива: из емкостей помпы накачивают жидкости в накопительный бачок, из которого по трубкам с дырками жидкость самотеком равномерно проливает почву. Надо будет подключить все это к управлению тоже и протестировать.



Выводы



На текущий момент я фактически сам смотрю на показания датчиков и управляю устройствами. Тут может возникнуть резонный вопрос "А нафига так заморачиваться, если для работы по расписанию лампы и можно включать через таймер, а чтобы смотреть температуру и влажность достаточно термометра и гигрометра ?"

Ну во-первых таймер задает один режим для всех устройств, тут же есть возможность управлять каждым устройством по отдельности, будь то канальник или днат или лед панель.

Во-вторых, пока еще не было времени, но я собираюсь написать более продвинутую логику управления климатом. Например, при перегреве отключить часть светильников или включить их в пол мощности, подождать пока они остынут, включить пока другие, включить канальник на повышенную мощность или наоборот, если температура невысокая, включать канальник переиодически, чтобы сохранить влажность в боксе. Возможности есть.

В-третьих, я собираюсь во второй части повествования написать о том, как ардуина может общаться с внешним миром (по локальной сети, интернет, bluetooth, GSM), что может очень сильно пригодиться например для удаленного оповещения и управления.

Ну и в четвертых, просто нравится возиться с контролерами, хобби такое)) кто-то ганжу выращивает, а я автоматизирую.

[Dr.Nevill]

Ожидал появление подобной статьи, будущее уже сегодня.

[RokoD]

дома небось унитаз сам в спальню на колесиках подъезжает и будит, а пылесос в это время варит кофе  Нереально зачетно бро , жаль, что не каждому дано.

[s8rda]

Шикарная тема, продолжай... сам бы замарочился на что—то подобное, еслиб мануал был бы подробный.

[НенсиБотвин]

дома небось унитаз сам в спальню на колесиках подъезжает и будит, а пылесос в это время варит кофе  Нереально зачетно бро , жаль, что не каждому дано.

На самом деле это не так сложно как кажется.

Я такое могу замутить на ATtiny2313, просто мне нравится "общаться" с кустом и все контролировать самой)

[семен семяныч]

и скок такое чудо стоит ?

[bugslayer]

и скок такое чудо стоит ?

Я выше ссылки дал на магазин. Сколько там написано, столько и стоит, доставка бесплатная. Минимальный набор: плата (450р) + 8 реле (450р) + часы реального времени(50р) + датчики температуры и влажности(100-200р) + LCD дисплей (200 - 600р) + провода + монтажная доска (опционально, для знакомства и экспериментов). Можно еще заказать кнопки, светодиоды, резисторы, а можно у себя в городе найти это.

[Brabus]

Братка ты просто волшебник    С удовольствием воспользовался бы ......да совсем туго с программами и паяльником   Тут так-то Днат собрать уже подвиг   Вообщем тема отличная ,но для узкого круга умельцев

[Davidof]

я посчитал что вся система , изходя из предоставленных данных, будет стоить 3400,без автополива. Если в гараже не удаленном доступе поставить будет очень хорошее подспорье, и замена ежедневным поездкам.

[РостовПапа]

автоматизация микроклимона в гроубоксе на ютюбе глянь....уже все реалезованно

[студень]

автоматизация микроклимона в гроубоксе на ютюбе глянь....уже все реалезованно

показаны готовые решения только.

[good]

Пытался управлять боксом через МР710 =))) И датчиками температуры по RS-232 через какую-то ноунэймовую китайскую коробку, которая даже ph могла понимать, но я так электрода и не нашёл. В итоге пытался поддерживать температуру в боксе в районе 22.2-22.4 градуса. Пришлось делать черезжопный вдув в бокс с улицы, иначе негде было брать холодный воздух. А вечером включалась лампочка в поддоне и нагревала воздух. На деле это был полный капец, который реально заёбывал всё время, то включая, то выключая кулера. Но и в итоге разницы в урожае не заметил.

[RPSVoloch]

Автор если есть желание улучшить своё творение то могу подсобить.

Возможности моего бокса:

Авто свет *

Авто полив (для земли) *

Циркуляция  *

Вентиляция *

Включение компрессора по расписанию или постоянно (для гидры) *

Умный обдув растишек со всех сторон *

Опрыскивание химикатами (до 4 растворов) *

Добавление в систему полива или раствор химикатов (до 4 ёмкостей)*

Реакция на PH в гидропонике (добавляем в раствор либо UP либо DOWN в зависимости что нужно) *

Обогрев почвы (до 2 горшков) или гидры *

Обогрев воздуха *

Охлаждение воздуха, почвы или раствора *

* - Вывод состояния на собственный веб интерфейс с занесением в MySQL, возможность строить графики из полученной информации, возможность управлять процессом грова через веб интерфейс, возможность подключения к собственной сети из сети INTERNET и не палиться что есть сайт и чем он управляет (VPN доступ разрешает отображение сайта и только так). Единственный минус нужен нетбук для помещения во внутрь или же длинный провод до сервера. OS на нетбуке должна быть семейства Linux (и только он) в моём случае это Gentoo.

[Makar]

Автор если есть желание улучшить своё творение то могу подсобить..

всех благ, брат. а слабо через usb запрограммировать все это? мне интересно. поставить бук и подключить к нему все, плюс камеру через блютус.

Изменено 1 июня 2017 пользователем RokoD
Оверквотинг

[ЛенТяй]

Автор если есть желание улучшить своё творение то могу подсобить.



забыл еще подачу СО2 и атомный реактор, чтобы электроэнергия была вечна!

Изменено 1 июня 2017 пользователем RokoD
Оверквотинг

[bugslayer]

Автор если есть желание улучшить своё творение то могу подсобить.

Автор если честно уже подзаэбся немного со всей этой электроникой =) Много времени уходит на чтение доков, выискивание причины багов, если что-то вдруг не робит и отладку. Делаю улучшения по мере возможностей и сил.



Из последнего - сделал автополив из двухкомпонентных удобрях. Из двух емкостей с разведенными микрой и блумом жидкость качается помпами в накопительный бачок, оттуда самотеком в горшок.



Еще недавно пришла вот

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

. С горем пополам спаял ее и заставил работать =). Счас прикручиваю ее к системе, пишу код, чтобы гроубокс по смс мне сообщал, что с ним происходит и управлять им по смс.



Еще недавно наткнулся на такую штуку как . Тоже для удаленного управления ардуиной, piRaspberry и других железяк. Будет время, поразбираюсь.



Было бы замечательно, если бы ты написал и показал, что у тебя там и как. Больше интересуют всякие исполнительные механизмы, помпы там, опрыскиватели, форсунки. Чем обогрев делается, как автополив устроен. Ну и датчики какие используешь.



Автоматизированная гидра это конечно круто. Гидра сама по себе намного мощнее результат дает по сравнению с землей, но внимания к себе много требует. А если это все автоматизировать, то и времени на нее потом много тратить не нужно будет.

Изменено 1 июня 2017 пользователем RokoD
Оверквотинг

[Eznab]

Htdroponic-it.

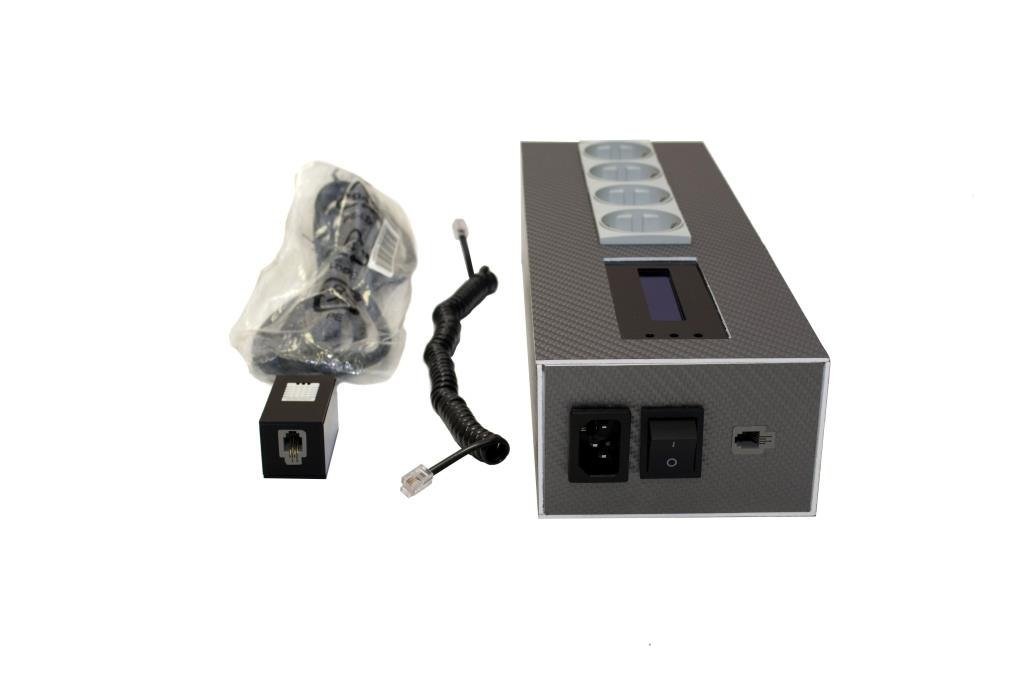

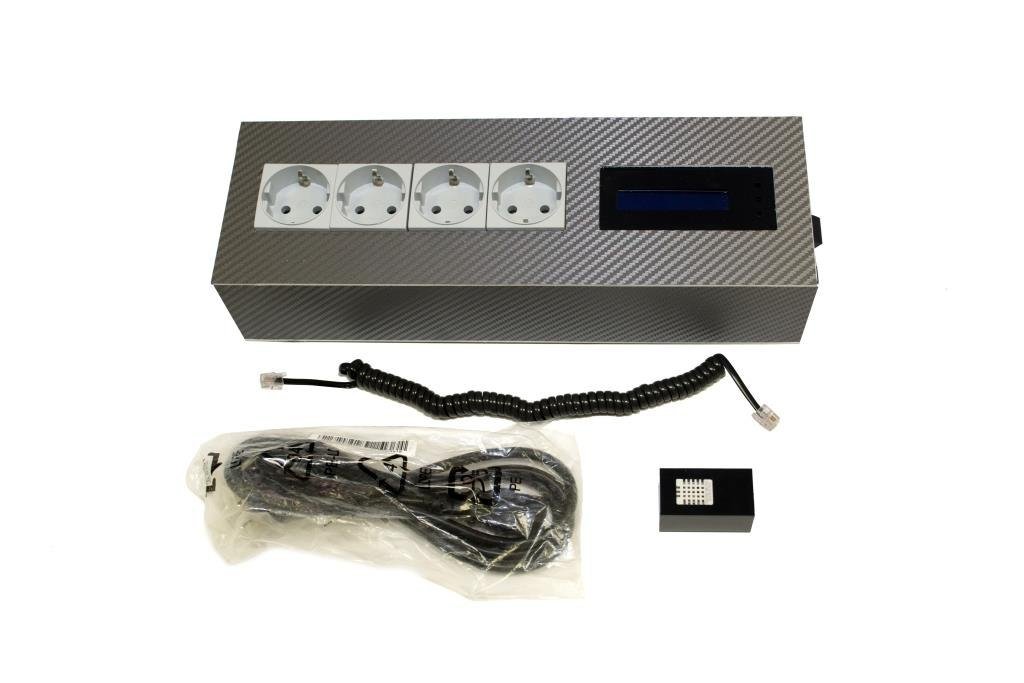

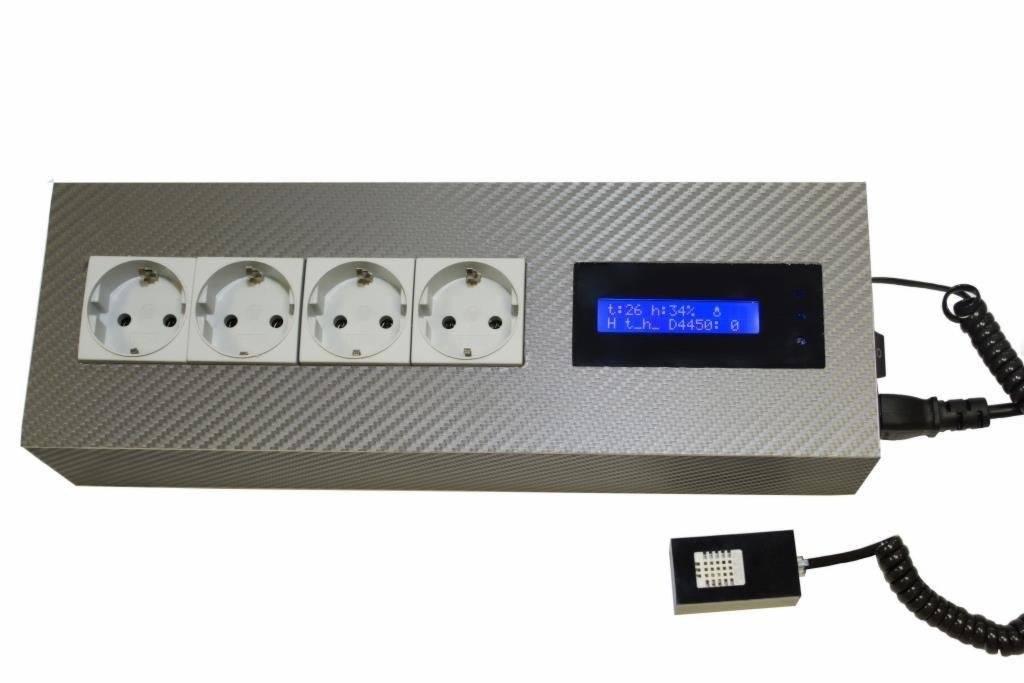

Это универсальное решение для автоматизации микроклимата в Вашей теплице, гроубоксе, тенте. Полностью автоматизированная система следит за несколькими параметрами одновременно: температурой, влажностью, светом, поливом. Управляет скоростью канального вентилятора.

В hydroponic-it четыре управляемые розетки и шнур для подключения двухскоростного канального вентилятора.

• Первая Розетка предназначена для контроля режима света – в нее включается лампа.

• Вторая розетка предназначена для автоматического полива(грунт или капельная система гидропоники) – в нее включается насос и система автополива.

• Третья розетка предназначена для поддержания влажности воздуха – в нее включается увлажнитель воздуха.

• Четвертая розетка предназначена для поддержания температуры.

• Провод который выходит из гидропоника-it подсоединяется к канальному двухскоростному вентилятору (серии ТТ, TD, сайлент - они все есть на нашем сайте)

Преимущества и принцип работы.

Hydroponic-it имеет уникальный алгоритм управления на весь цикл роста растений. Настройки задаются как на вегетацию, так и на цветение, после первой настройки – цикл запустится и Вам остается ждать только Харвеста.

На дисплей выводится вся информация (сколько прошло дней, какая температура воздуха, какая влажность воздуха, текущее состояние розеток, какой сейчас цикл), так что вы будете всегда в курсе сколько дней и при каких параметрах они живут.

Непрерывность цикла. Если вдруг пропадет питание контроллера – не проблема. Настройки хранятся в энергонезависимой памяти, а часы питаются от встроенной батарейки. После того, как питание будет подано – настройки автоматически восстановятся и контроллер продолжит цикл.

Комплектация
- Контроллер
- Кабель питания
- датчик температуры и влажности
- соединительный провод датчика и контроллера

Производитель Россия. Гарантия 1 год.
ТТХ
-Диапазон измерения влажности: 1% ~ 99% относительной влажности
-Диапазон измерения температуры -40 - 80 C
-Погрешность Измерения Влажности: 2%
-Погрешность Измерения Температуры 1 C
-питание от сети переменного тока 220В
-Ток: до 10 А на каждый канал –-Хранение данных: да
-Внешний датчик: да
-Рабочая температура: 0°С - 45 °С
-Температура хранения: -10°С - 45 °С
-Размер(Д х Ш х В): прибл. 340 х 115х 71 мм.
-Датчик Размер(Д х Ш х В):. 27 х 50 х 27 мм.



 У меня такой,изночально в бокс вмонтирован.

Ах да,стоит 13000 руб.

[gamera]



Поскольку начали задавать вопросы в галерее, решил написать обо всем в одном месте про то, что это такое, как, зачем и почему, сколько это стоит, где взять.



а можно код получить?

Изменено 1 июня 2017 пользователем RokoD
Оверквотинг

[pobo]

Автор а можно получить скетч ? )))

[Vovakubik]

Статья очень понравилась.

В проекте создать мини теплицу из витринного холодильника с четырьмя полками для рассады. Заказал на Али уже Ардуину и датчики. В прогаммировании и электроники полный ноль, но данная платформа позиционируется как раз для начинающих рукоблудов.

 Заморачиваться с и-нетом и вайфаем не буду, достаточно будет ж/к дисплея в выводом данных и автоматизацией света/полива/вентиляцией/t°.

Интересует коммутация устройств и прошивка.

[Kib]

Автоматизация хороша, но лишь до того момента когда что то начинает ломаться, и чем больше автоматприблуд тем больше чего может подвести в нужный момент..  Взять хотя бы новые машины. Тот же новй мерс вы уже не отремонтируете молотком и отвёрткой посреди леса как жигули типа копейка, только на сервис и только фирменный. Сломался в поле и кронты, Их, это новьё  уже ни кто покупать не хочет, разве что если бабла не куда девать. Знаю случай когда пришлось менять карбюратор только потому что бензин залили не той марки.

Я совсем не против автомализации но в разумных пределах что ли.. . и в нужных местах. иначе лучше роботиков делать на интерес.

Может быть я бы на это и согласился, но только если без этого ну совсем ни как и очень  не на долго.

Как известно всем - дьявол в мелочах, поэтому автоматики ни когда не будет достаточно. И что блее важно, она ни когда не заменит живого общения. Говорю это как электроник с 30 летним стажем. И всё это конечно же ИМХО. :)

[JhaMihail]

Блин, лежат и ардуинки, и датчики, и помпы. А руки все никак не дойдут

[Ruslan7712]

Здравствуйте код дадите ???

[perdidor]

Парни, это несерьезно. Это не автоматизация, это дипломный проект по автоматизации, т.е. - говно.

Вы скажете: ты че, самый умный? Покажи, как надо. ОК, смотрите.

Мозг - компьютер под управлением Debian 8. Контроллер в гроубоксе - AtMEGA 328P это ардуино если ктото не в курсе. Управляет освещением, поливом, вентиляторами, увлажняет, замеряет температуру воздуха, лампы, обороты вентиляторов, влажность воздуха и почвы. Все данные телеметрии постоянно шлются на комп и складываются в MySQL. В любой момент можно вмешаться и управлять вручную отовсюду, где есть интернет. По стоимости деталей вышло порядка 20 тыс руб на круг без учета вложенного труда по разработке, это готовое решение кидай семки и жми пуск. владельцы айфонов будут в восторге, Homekit совместимо)

Сие б\п есть безглючная вещь, я доволен собой.



UPD: 20 тыс руб это уже когда доллар по 60 стал, и включая стоимость самого бокса (Secret Jardin тоже недешево гдето в 10к вышел). вообще все в сборе без работы - 20к руб. Радиотеталей там горсть, плата 10х15см, сам травил картинка ниже. от идеи до "под ключ" гдето месяца два, у меня свободный график и есть время на хобби.

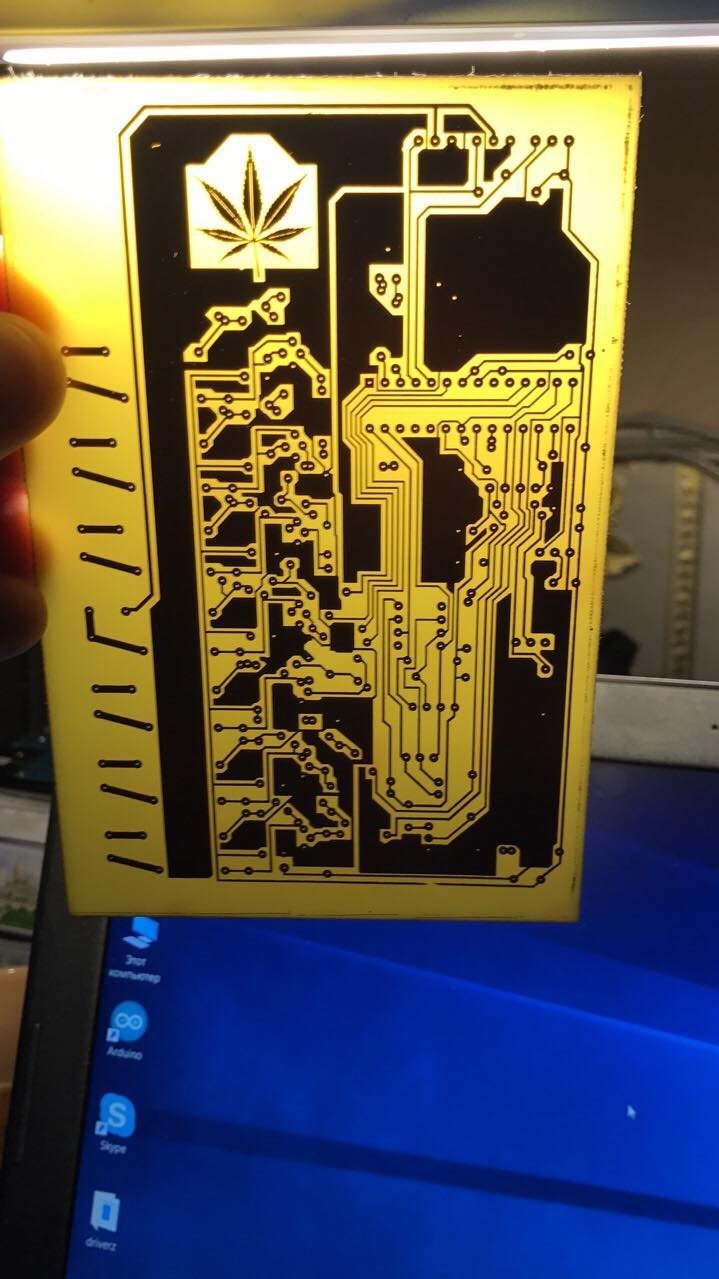

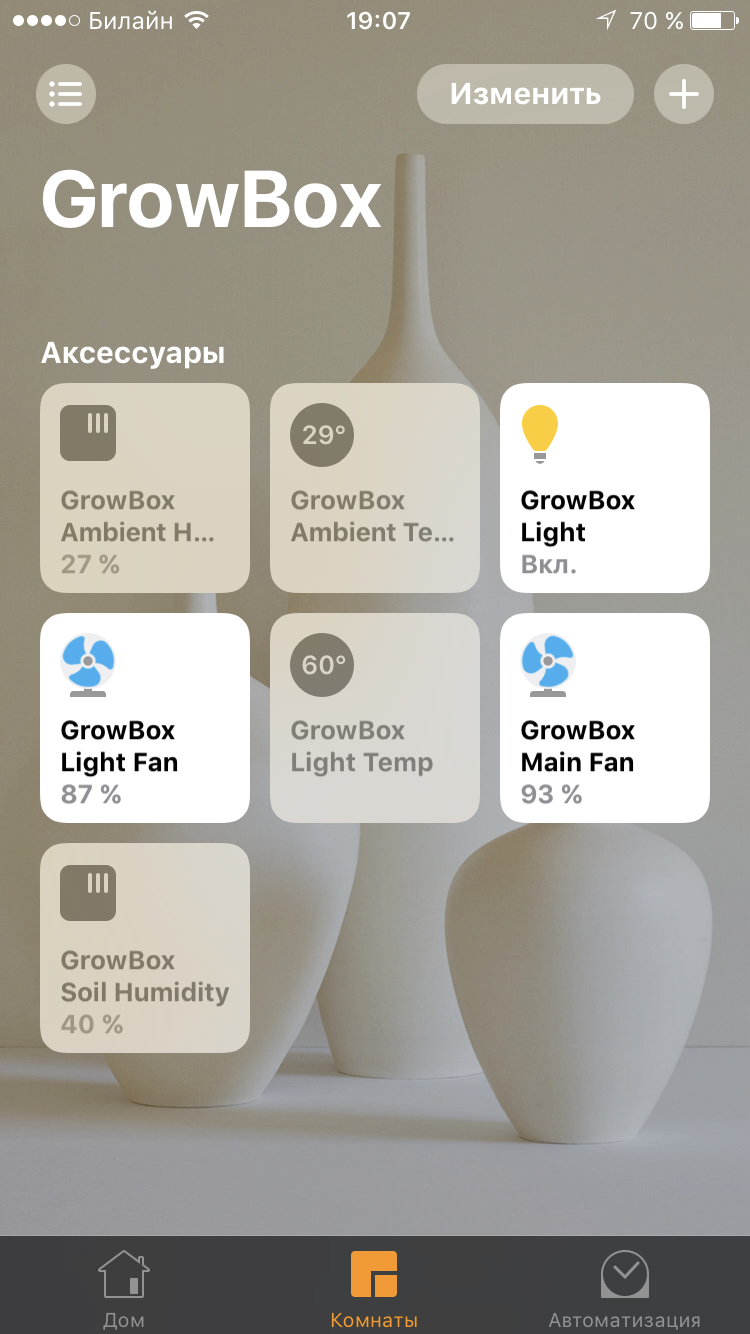

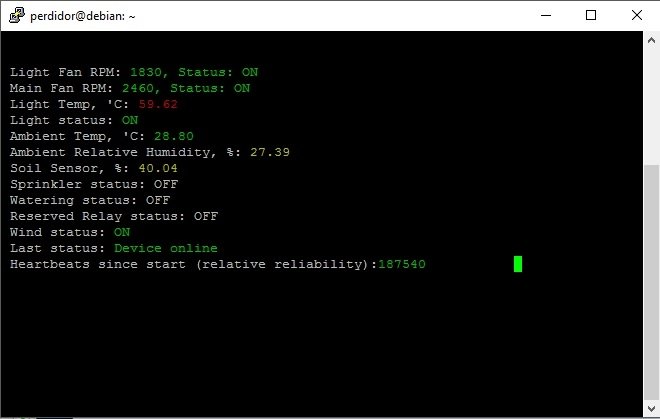

А вот и картинки.

Изменено 1 июня 2017 пользователем perdidor

[RokoD]





20 тыс руб это уже когда доллар по 60 стал, и включая стоимость самого бокса (Secret Jardin тоже недешево гдето в 10к вышел). вообще все в сборе без работы - 20к руб. Радиотеталей там горсть, плата 10х15см, сам травил картинка ниже. от идеи до "под ключ" гдето месяца два, у меня свободный график и есть время на хобби.



Интересное предложение, но с ним лучше на биржу, а здесь легко можно обсудить детали и принципы работы, не более.

[perdidor]

я не за барыжничество, это не про меня. это ориентир для тех кто захочет сделать шнягу промышленного качества в домашних условиях. дешевле врядли получится, качество пострадает. а так збс.

задавайте вопросы если комуто интересно.

Изменено 1 июня 2017 пользователем perdidor

[RokoD]

@@perdidor, Так опиши подробней, сделай лучше, донеси до пользователей не в общих чертах. А то получается так: -"это все гавно,  у меня вот как это выглядит".  Три фотки  чисто с визуалом, и оценка затраченных средств.  Кратко и лаконично.

[perdidor]

нет, это не все говно, говно лишь то, что сделано гуманитариями, либо незакончено, либо является говном с момента проектирования, ибо это работа для инженера. просто так повествовать перед гуманитариями и объяснять каждое слово - увольте. а вот на грамотные вопросы я отвечу и поделюсь и кодом и знаниями. Как говорится, вмазался - приляг. Но не наоборот. Понимаете?)

[RokoD]





Понимаете?)

 Да, понимаю. Думаю, что вопросы будут и не мало, так как автор данной темы интерес публики возбудил и благополучно потерялся в оффлайне год назад

[Рауль]

Если хочешь прикинуться инженером, то хоть погугли - выкладывают схему, а не фото платы.

[perdidor]

для понимания серьезности подхода опишу кратко создание датчика влажности почвы.

можно, конечно, купить на алиэкспресс, он слава Б-гу стоит около 100 рублей за пару. НО: там открытый металл контактирует с почвой +  постоянно под напряжением. это ведет к электролитической диссоциации между электродами, один из них растворяется (читайте, парни, химию за 8 класс, я предупреждал, что готовых рецептов щастья не будет. нумерация классов советская, есличо). Минимум негативного эффекта заключается в искажении показаний, плюс каждый месяц новую штуку втыкать в землю придется. Я инженер, и считаю подход дядюшки Ляо неприемлемым. Мы сделаем лучше и дешевле.

Итак, берем:

1. строительный карандаш с толстым грифелем, берите парочку, ибо сломается 100% при извлечении грифеля.

2. набор термоусадочных трубок, подходящих для обсадки вокруг грифеля

3. кабель витая пара категория 5е - 20 см.

4. шприц одноразовый 20мл

5. паяльник и приблуды для пайки

6. комплект вилка на кабель + розетка на кабель двухконтактная. магазин Чип и Дип в помощь, там же паяльник и прочее.

7. паяльный фен или строительный фен, для обсадки турмоусадочный трубочек.

8. водостойкий клей.

9. шило

10. нейлоновая стяжка 120мм



приступаем:

1. извлекаем грифель из карандаша. нужны два цельных кусочка длиной 3-5 см. это будут электроды.

2. надеваем на куски грифеля термоусадку подходящего диаметра, оставляем  с одной стороны каждого электрода 5мм торчащего графита. греем паяльным феном температура 100 по Цельсию, пока не обхватится плотно.

3. берем шприц, вынимаем из него поршень. отрезаем переход на иглу, расширяем до диаметра, когда электрод начнет пролазить туда с небольшим натягом.

4. делаем такое же отверстие симметрично дна шприца, для второго электрода. извлекаем электроды из шприца, пусть полежат.

5. в дне поршня тонким шилом протыкаем два ответстия прямо сквозь пластик и резину. продеваем через них по одной жиле витой пары, придется немного помучиться, но недолго)

6. поршень помещаем обратно в шприц. так, чтобы он не дошел до дна шприца 5см, и чтобы провода, продетые сквозь него, прошли через отверстия для электродов  в дне шприца.

7. зачищаем концы, торчащие из дна шприца, на сантиметр. небольшой изгиб торчащей голой меди пойдет на пользу.

8. втыкаем каждый зачищенный провод аккуратно между термоусадочной оболочкой и графитом. должно держаться с нормальным натягом. и обеспечивать нормальный контакт.

9. втыкаем электроды в дно шприца, оставляем снаружи концы с торчащим графитом, длиной не более 1см. в процессе корректируйте положение поршня, если необходимо. осторожнее, если выдернутся провода из электродов - вынимайте и вставляйте еще раз.

10. герметизируем электродные отверстия клеем.

11. припаиваем к выводам из поршня вилку или розетку, фиксируем все это стяжкой прям на корпус шприца, чтобы при легком дергании проводков поршень не ходил внутри шприца. можно пару отверстий просверлить для удобства.

12. вся приблуда помещается в землю на середине между центром цедра (растением) и краем, на глубину по самые помидоры. грунт непосредственно между электродами необходимо уплотнить. иначе он сам будет уплотняться пару недель - показания будут неточными



теперь теория:

из-за использования графита мы добились надежного контакта с агрессивной средой (почва). теперь, подавая напряжение на один электрод и сравнивая его с напряжением на другом электроде, можно судить об уровне электропроводности почвы. носителем электрического заряда являются ионы, растворенные в воде. чем выше содержание воды - тем выше степень электролитической диссоциации и выше напряжение на втором электроде.

как показывает практика, напряжения напрямую с логического выхода контроллера +5В хватает, и тока в 20мА тоже. Небольшое уточнение: не надо постоянно гнать ток через датчик, даже такой маленький. включайте выход раз в 10 минут, измеряйте показания, и отключайте.



вроде все.

это только один датчик, там их еще 4 и куча стальной обвязки



Рауль: спили мушку, гуманитарий, осознание ограниченности своих возможностей - первый шаг на пути к взрослению. схему на мыло могу сбросить - что ты с ней делать будешь? и тебе какую кстати, принципиальную или монтажную :))

Изменено 1 июня 2017 пользователем perdidor

[perdidor]

приветствую всех еще раз.

похоже, всем пофигу на это рукоблудие. Похоже, тут люди при бабле собрались) ну что же, за рассматриваемые суммы можно купить, например, лампу в соседней теме)) всем пис V

[perdidor]

ссылка на проект с исходниками и инструкциями (англ)

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

[mik]

Добавлю в копилку ардуины

Моя стала иногда зависать, и это приводит к тому, что на ночь может свет не выключиться.

Приходу с работы, смотрю на дисплей - там кракозябры вместо времени. Перезагружаю и всё норм, но пару раз всё же были моменты, когда не уследил.

Очень в этом плане помог встроенный watchdog - теперь при зависании она сама ребутается и продолжает нормально работать.



Код и всё-всё-все на эту тему есть вот тут:

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

[tarantin066]

В 9/27/2017 в 06:55, mik сказал:

Код и всё-всё-все на эту тему есть вот тут:

https://geektimes.ru/post/255800/

бро, ты бы лучше выложил схему и код своего девйаса...чем вот эту вот фигню

Изменено 14 октября 2017 пользователем tarantin066

[Fabula]

Срамата!

Железяка не может заменить растению любовь, радость, желание и чувственность с кот. человек ухаживает за ним.

Если нагрубил, таки прошу простить меня. Растения могут читать мысли людей.когда человек рядом.

[mik]

В 14.10.2017 в 07:44, tarantin066 сказал:

бро, ты бы лучше выложил схему и код своего девйаса...чем вот эту вот фигню

Да там особо и выкладывать-то нечего - ардуино, дисплей, модуль часов и 2 релюхи, и код, который только проверяет время, выводит его на экран и выставляет нужную релюху в вкл/выкл. Но с watchdog всё не просто, там много всяких тонкостей, по этому лучше по ссылке всё же почитать, если с такой проблемой кто столкнется

хотя мне не жалко, держи))

Скрытый текст

#include <Wire.h>
#include "RTClib.h"
#include <LiquidCrystal.h>
#include <avr/wdt.h>

RTC_DS1307 RTC;

int Relay1 = 4;
int Relay2 = 5;
LiquidCrystal lcd(12, 11, 10, 9, 8, 7);

void setup () {
  Wire.begin();
  RTC.begin();
  lcd.begin(8, 2);
  // АХТУНГ!!
  // при настройке даты нужно прошить 2 раза подряд!!
  // первый раз - с этой строкой, второй - без нее
  //
  // RTC.adjust(DateTime(__DATE__, __TIME__));
  //
  // Елси этого не сделать, то пизда придет всему живому.
  // А конкретно - он сам будет выставлять одно и то же время
  // при потере питания
  pinMode(Relay1, OUTPUT);
  pinMode(Relay2, OUTPUT);
  digitalWrite(Relay1, HIGH);
  digitalWrite(Relay2, HIGH);

  wdt_enable(WDTO_4S);
}

String addZero(int val)
{
  if (val < 10)
    return "0" + String(val);
  else
    return String(val);
}

void loop () {
  DateTime now = RTC.now();

  lcd.clear();
  wdt_reset();
  lcd.setCursor(0, 0);
  lcd.print(addZero(now.hour()));
  lcd.setCursor(3, 0);
  lcd.print(addZero(now.minute()));
  lcd.setCursor(6, 0);
  lcd.print(addZero(now.second()));

 //  if  ( ( now.hour() >= 1 ) and  ( now.hour()   < 7)  )      // -- 18 / 6   с часу до 7 - ночь
  if  ( ( now.hour() >= 4 ) )                                    // -- 20 / 4   с 0 до 4 - ночь
  { // ВКЛ
    lcd.setCursor(0, 1);
    digitalWrite(Relay1, LOW); // вкл
    digitalWrite(Relay2, LOW);
    lcd.print(" ON ON");
  } else
  {
    // если выключен - то уж всегда!
    digitalWrite(Relay2, HIGH);
    digitalWrite(Relay1, HIGH);
    lcd.setCursor(0, 1);
    lcd.print("OFF  OFF");
  }

  delay(1000);

}



Изменено 15 октября 2017 пользователем mik

[mik]

В 14.10.2017 в 11:39, Fabula сказал:

Растения могут читать мысли людей.когда человек рядом.

А можно ли тогда открыть бизнес по продаже марихуаны, росшей у людей с нужной наклонностью? Ну типа "Марихуана с мыслями музыканта"?))

[mik]

Можно заменить ардуино на EPS32, будет круто:



[popuka]

В 6/4/2017 в 10:43, perdidor сказал:

ссылка на проект с исходниками и инструкциями (англ)

https://github.com/perdidor/GrowBox-Automation-Project

Проект... Практическая реализация идеи в сфере, объединяющей знания физики, химии, биологии, схематехники, программирования. Самостоятельно. С руками и мозгами, растущими из верных мест.

Да, люди называют это "проектами". Мне больше нравиться "Труд". Это отличный Труд!

Сорцы, конечно, не промышленного масштаба, да и не в этом дело. В масштабе дело, в знаниях, в скиллах.



Это не лестный комментарий, а констатация факта. Осознающего свою гуманитарность.

Жаль стало, что никто не оценил или не смог. Требовали хлеба и зрелищ схем и кода. Нафига козе баян?

Инженер выложил пошаговую инструкцию по реализации датчика влажности почвы с теоретическим обоснованием преимуществ метода и... без картинок, сволочь!



P. S.

Странно, что товарищ Инженер так ласков с местной аудиторией!

[Kib]

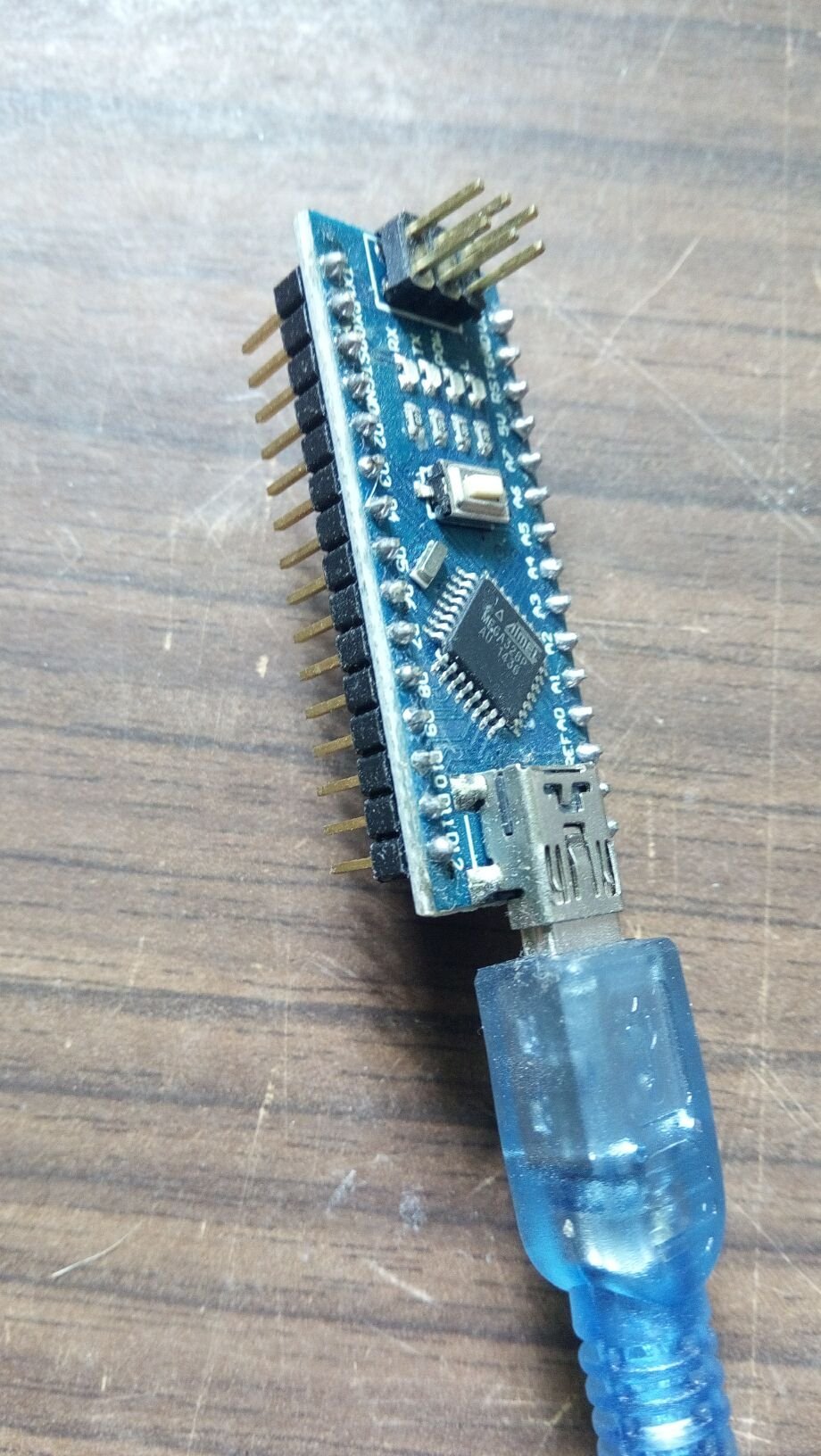

Как то подарил мне знакомый бро подарочек ардуино, на MEGA 328P. Вот лежит уже года 2 что с ним делать нее знаю, а выбросить жалко.



[Shurinos]

Kib У меня тоже лежит такая вещица. Была и есть идейка сделать дозатор для удобрений - пара шприцов кубиков по 10-15 (в идеале бы стеклянные) + обратные клапаны + пара шаговых движочков с резьбовыми шпильками. Ну и прочий контроль параметров в боксе.

Как нибудь обязательно заморочусь.

[4lbmix]

В 6/24/2018 в 08:08, Kib сказал:

Как то подарил мне знакомый бро подарочек ардуино, на MEGA 328P. Вот лежит уже года 2 что с ним делать нее знаю, а выбросить жалко.

Одна ардуинка - это просто контроллер, без программы, всевозможных датчиков и исполнительных устройств, так и будет у тебя валяться. Подумай, какие процессы тебе бы хотелось автоматизировать. Ведь даже с хилым  MEGA 328, можно довольно многое.

[ДВАКАМНЯ]

Пум пурум...
А я пожалуй сюда заеду... и пожалуй стану потихоньку и полегоньку делать и выкладывать систему автоматизации гроубокса для всяких там трав, и пожалуй будет она не на контроллере, ведь совершенно никому не интересно осваивать среду... например Atmel Studio и язык Си для микроконтроллеров, а потом еще платы травить эээ хлорным железм, потом весь еще в этом хлорном железе... а будет на ардуинке со старым добрым 328-ым, дешево и сердито. И, пожалуй, вообще нафиг программирование, кому нужен этот Си-подобный квазиязык на которм пишут в Arduino IDE? Все в помойку.
Делать стану из говна и палок, на старой доброй FLProg, там и ребенку понятно будет. :) И управлять хозяйством стану через не менее старый добрый RemoteXY и собственный телефон... нафиг всякие архаичные настенные дисплеи и многомерные заумные минюшки на них. За FLProg и RemoteXY погуглите сами, кому прям сразу интересно случиться, ссылок не даю, не имею такой привычки. :)

[ДВАКАМНЯ]

Начну с общего описания, как говорил один мой хороший знакомый, невозможно что-то сделать если не написать на бумаге что ты хочешь сделать. Ну и ладно. Подумаю какие процессы хотелось бы автоматизировать и потихоньку стану описывать их.
1) Ну… это конечно освещение. Тут не буду задуряться над жесткой фиксацией режимов, например режим №1 20/4 режим №2 12/12, потому что должна быть возможность выращивать клубнику так как хочется, например в режимах 24/0 или 18/6. В общем нафиг, необходимо дать возможность задавать любой режим освещения и легко его контролировать. Я думаю - это будет хорошо.
Казалось бы все просто, но мы же живем в реальной жизни и случиться может все что угодно, а потому плоха та автоматика, которая (как минимум) не сообщает своему хозяину об исключительных ситуациях, я бы даже сказал что лучше совсем без автомтики, чем с тупой.
Какие же исключительные ситуации возникают при работе с каналом «освещение»?
- Отсутствие электропитания в сети.
Это очень печальный расклад и коллапс всех систем, а не только канала управления светом, потому мы вынесем его за скобки проблем с отдельным каналом, и станем обрабатывать отдельно… вместе с ситуацией «пришел участковый мусорок с плановым обходом» и гроубокс должен по команде отключить все системы и затихориться.
- Отказ реле.
Реле самые дешманские, электромагнитные из китайской китайчатины почему бы им не отказать?
- Ну тупо лампочка перегорела, ну или дроссель. Тут понятно лампочки всякие имеют свойство перегорать и от нас это не зависит.
- Любая неведомая херня, в результате которой свет либо не горит, либо, как вариант, не гаснет… в мире много неведомого.
Итак, эти ситуации могут возникать и мы должны как минимум знать, что что-то пошло не так. А значит, в систему должен быть интегрирован датчик освещенности и его показания должны коррелировать с показаниями системы управления, включен свет, либо выключен. И в случае несоответствия (лампочка сгорела например) мы с телефона должны видеть тревожную весть находясь в любой точке мира. :)
Почтенные, если есть чего дополнить в описание канала «освещение» не нужно себя сдерживать.

[Kib]

@ДВАКАМНЯ Правильный ход мысли. Ещё добавь датчик температуры,  влажности, (автополив по желанию)  и веб камеру удалённого наблюдения. Достаточно?

[ДВАКАМНЯ]

Хм, подключение датчиков температуры и влажности и например СО2 никаких проблем-то не вызвает это все не беда совсем.
Вот в автополиве все сложно. Я не могу рекомендовать растить клубнику в маленьких корзиночках заполненных стеклянными шариками в окружении форсунок высокого давления. :) Эта система хороша и урожайна, но на китайских компанентах очень не надежна, а гибель растения в случае отказа просходит буквально в течении нескольких десятков минут. А еще и свет отключить могут. :) Есть любители которые ростят на земле... ни разу не пробывал, но знаю точно автополив на земле не нужен вообще. А то вон выше описание датчика влажности грунта на графитовых электродах... а на кой хрен тот датчик нужен не понятно. Что остаеться коко, но коко тоже можно поливать один... ну два два раза в сутки, автоматический полив не нужен по сути да и система там двуконтурная, в одном контуре компот в другом вода иначе засолим субстрат. Что выходит, выходит без автополива не нужен он для трех кустов вроде.

[Kib]

2 часа назад, ДВАКАМНЯ сказал:

ростят на земле... ни разу не пробывал

может и зря?  вдруг понравится? есть не только + в поливе.. .

[ДВАКАМНЯ]

:) Древний как мир разговор о вкусовых качествах? Я не умею растить в земле, там теряется вся математика и начинается гадание на кофейной гуще, кроме того за субьективные вкусовые качества платить весьма значительным снижением урожая... по мне дороговато выходит. :) Но это, конечно, только мое субьективное мнение.
----------------
За сим удаляюсь, вернусь потом, выложу репорт о создании несложной системы автоматизации на ардуинке вдруг кто себе приспособит.... без полива, полив что в земле, что в коко наверно лучше в ручную делать ибо смысла в ином нету, а гидро/аэропонные установки, в которых такая автоматика обязательна - тема для другого разговора.

Изменено 15 ноября 2018 пользователем ДВАКАМНЯ

[Kib]

5 часов назад, ДВАКАМНЯ сказал:

за субьективные вкусовые качества платить весьма значительным снижением урожая... по мне дороговато выходит. Но это, конечно, только мое субьективное мнение.

Да бро, это твоё субъективное мнение. Поэтому оставлю его в покое, пока ты сам не захочешь изменить его. На форуме есть достаточно объективных репортов, что бы увидеть и другие мнения. Походи, почитай. Даже просто интересно!
