Самодельный култуб-отражатель

[-SmokeMaster-]

Всем доброго времени суток!



При создании этого светильника, было принято решение использовать все лучшие качества для светоотдачи(двухарочный рефлектор) и охлаждения лампы(обдув и вытяжка)!

При этом надо было соблюсти бюджетный вариант,с минимум затрат,т.к. время сейчас тяжелое,как-никак мировой финансовый кризис!



И так, были взяты: труба от водостока диаметр 100мм. длина 1м.,2 уголка по 50см и Ш-образный профиль для удержания стекла.

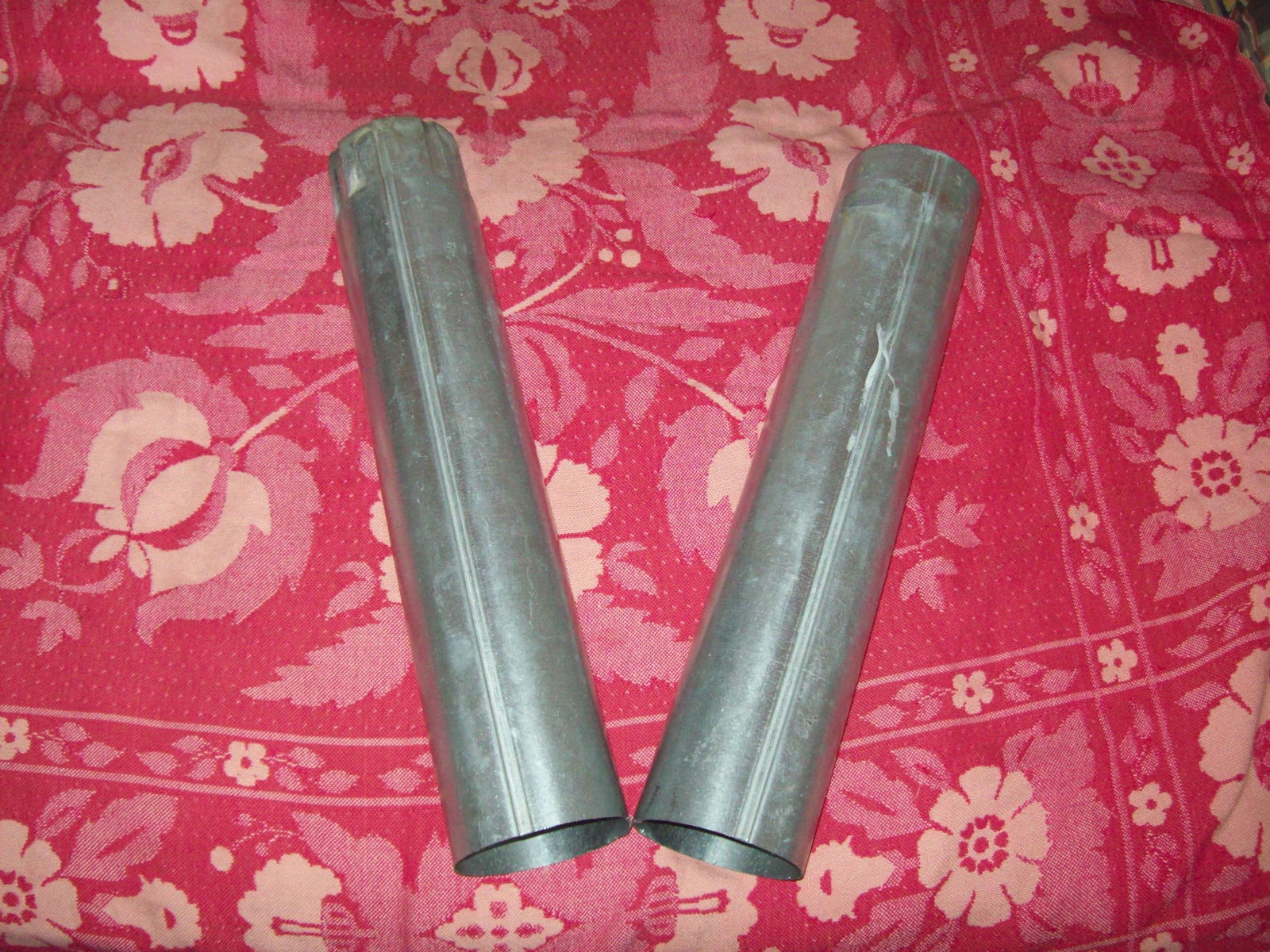

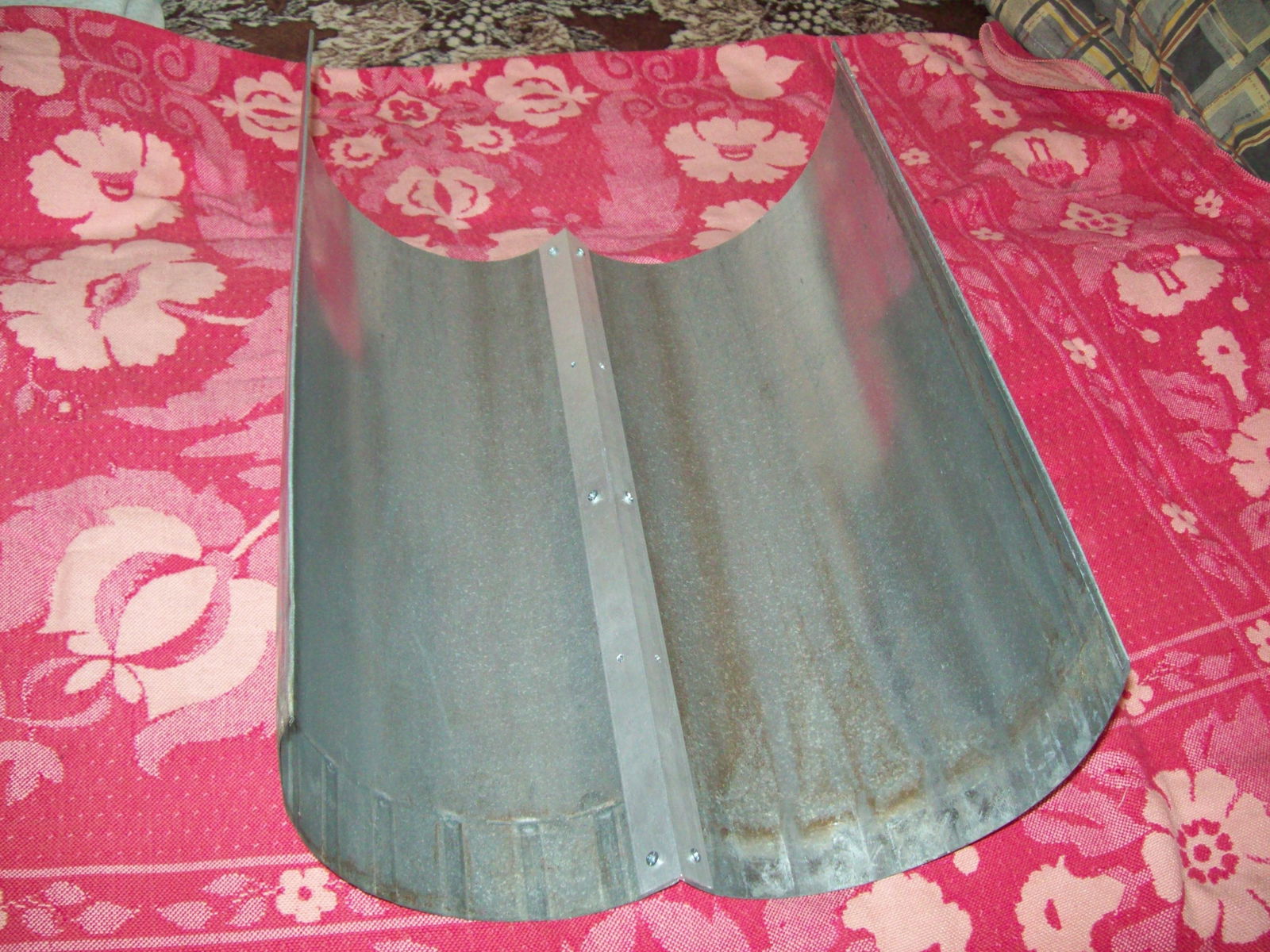

Труба была распилена пополам, шов разогнут и с одной стороны(той что загнута наружу)отрезан.В последствии эти стороны будут крепиться к уголку.

---

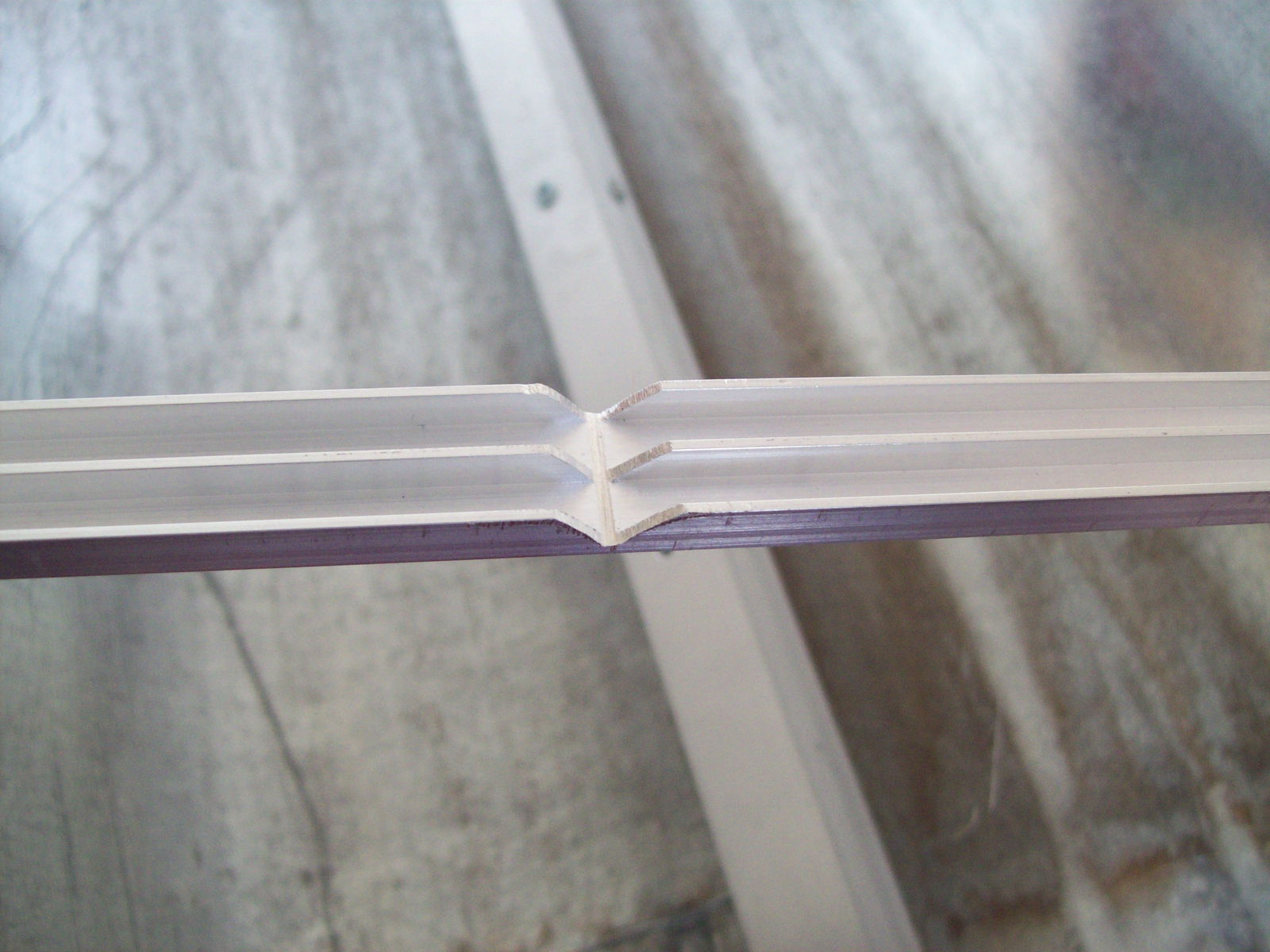

Далее делаем рамку для стекла, для этого размечаем и выпиливаем пазы для загиба, придаем нужную форму,сверлим отверстия и крепим рамку к рефлектору(обратите внимание в каком полозе профиля сверлить отверстия).

---ушки

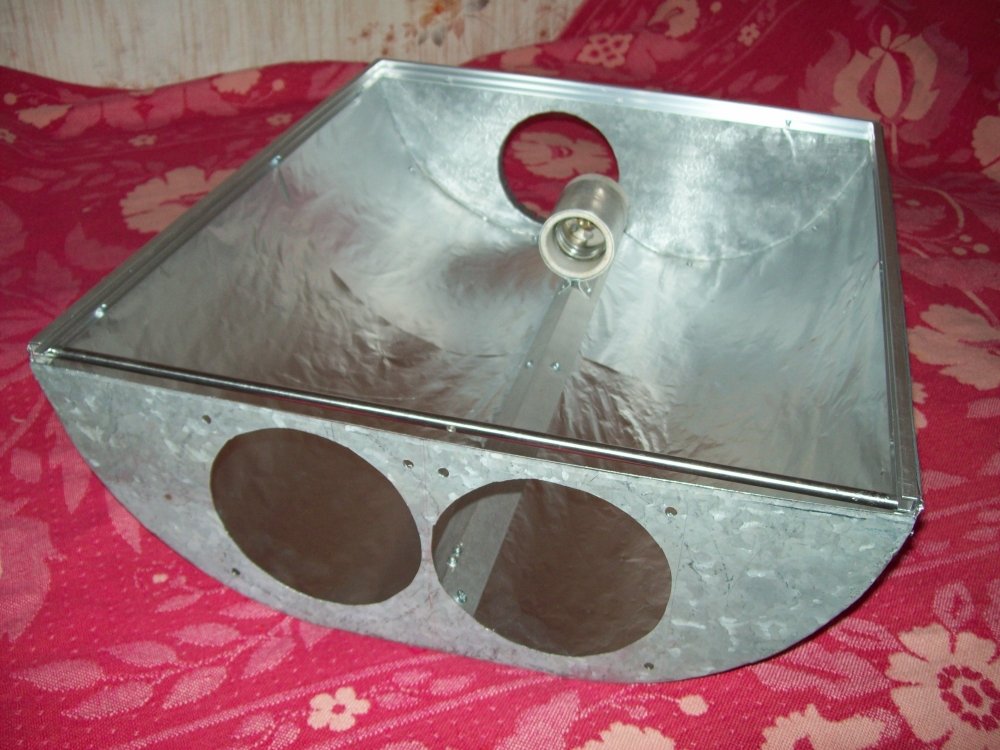

Теперь делаем хомут для патрона и боковые стенки.Боковые стенки сделаны из старого оцинкованного подоконника.Прислоняем торцом рефлектора к жестянке и обводим,потом подрисовываем ушки для крепления и вырезаем,загибаем,сверлим,крепим(предварительно вырезав отверстия для кулеров и вытяжки).

---

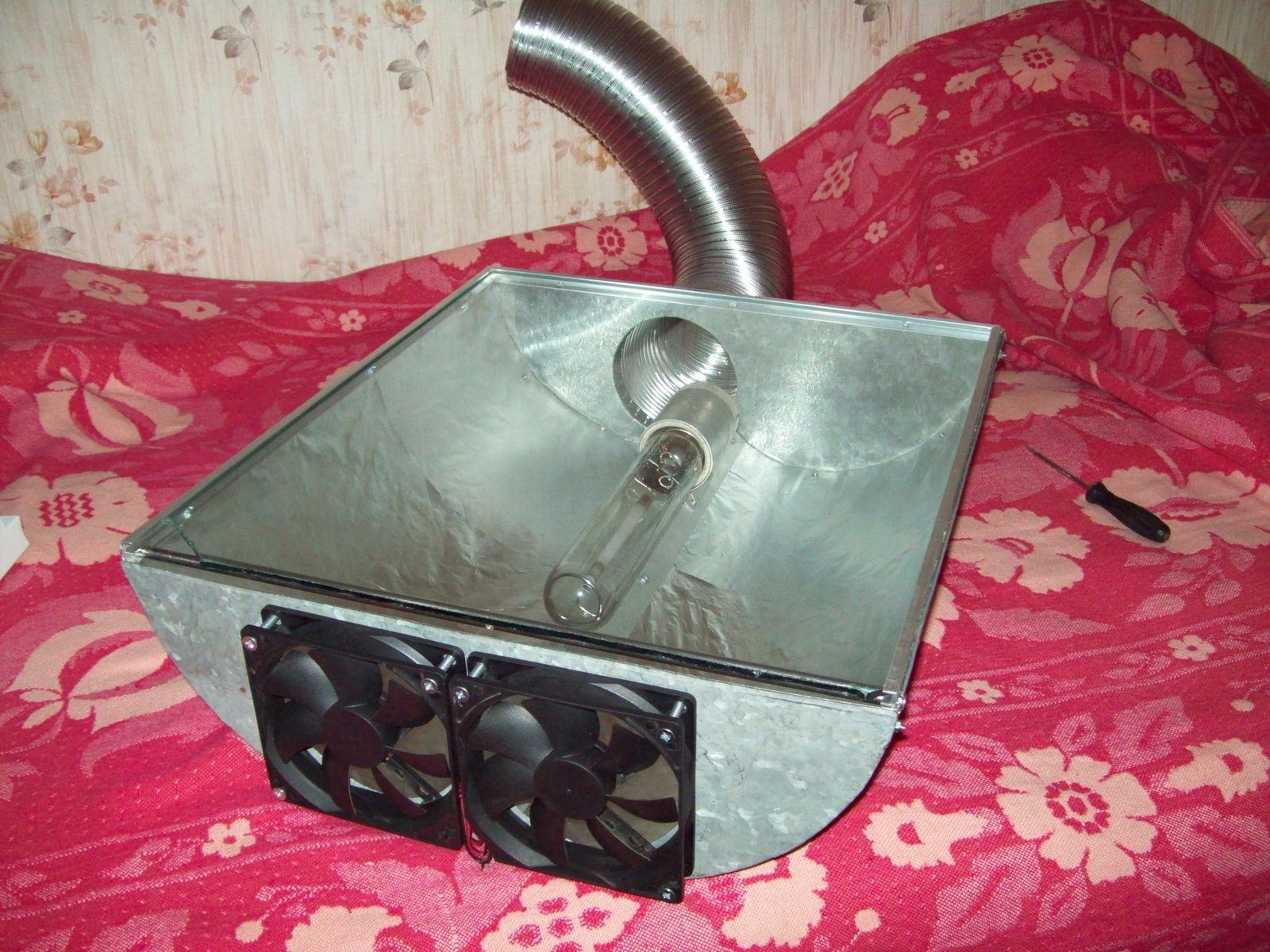

прикручиваем кулеры, ставим лампу и гофру со стеклом

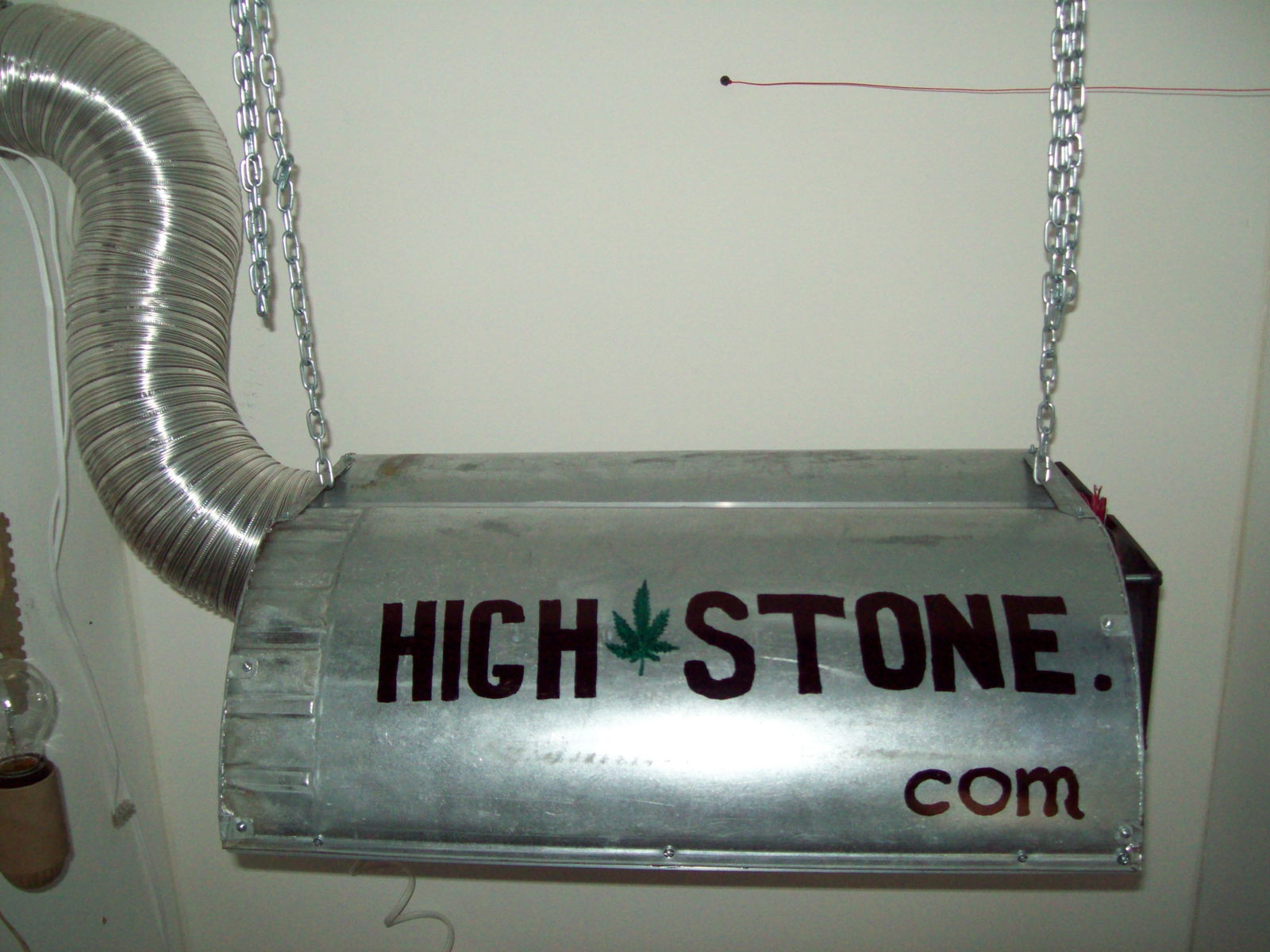

Готово!



размер получился такой д-ш-в 50см-43см-15см ,но это не панацея,каждый по своему желанию может фантазировать!

ВСЕМ УДАЧИ и МИРА!!!

[klon]

круто! респект.

но ето руки не из жопы надо

[Gorro]

Отлично, sergeiadik, и несложно вроде!

[ganjakur]

sergeiadik ну тут аплодисменты от меня, реально))

Видел альтернативные варианты, но твой впечатляет))

[Дроссель]

Супер. Дешево, практично и аккуратно. Молодец. +1

[-SmokeMaster-]

Спасибо всем огромное что оценили!!! Старался! И тему из-за компа два раза начинал,чуть было третий не начал,но со второго исправил!

[ganjakur]

sergeiadik ручная сборка всегда радует)) особенно когда по простому)))

[-SmokeMaster-]

sergeiadik ручная сборка всегда радует)) особенно когда по простому)))

Спасибо! Очень люблю что-нибудь помастерить! Хлебом не корми!

[agent]

красаавчег бро!

я кенту подобное недавно мастерил получилось корявенько но оч малогабаритно у него проблемы с пространством. как буит время сфоткаю и выложу

[-SmokeMaster-]

красаавчег бро!

я кенту подобное недавно мастерил получилось корявенько но оч малогабаритно у него проблемы с пространством. как буит время сфоткаю и выложу

Спасибо! Тож Красавчег!!!

[Дроссель]

В такой светильник думаю можно смело киловатку вручивать, только продув помощней сделать.

[-SmokeMaster-]

В такой светильник думаю можно смело киловатку вручивать, только продув помощней сделать.

Да, если взять промышленный канальник, то можно!

[Jimbo®]

с первого раза не вкурил чё за система (показалось что конструкция подобна колайдеру) т.к. сам был вкуренный, а щас понял что не чего сложного. Ивозникло пара вопросов:

1. какое стекло посвил?

2. чё за лампа по мощности?

+1

[-SmokeMaster-]

с первого раза не вкурил чё за система (показалось что конструкция подобна колайдеру) т.к. сам был вкуренный, а щас понял что не чего сложного. Ивозникло пара вопросов:

1. какое стекло посвил?

2. чё за лампа по мощности?

+1

стекло от духовки 6мм, лампа 400w

[-SmokeMaster-]

Потом как-нибудь попробую простое стекло протестировать, пока некогда, отпишусь!

[Jimbo®]

А стёкла с духовки мне сказали их нельзя резать. Ты как подгонял?

[Дроссель]

Я знаю что в воде можно простое стекло резать как угодно, ножницами.

[-SmokeMaster-]

А стёкла с духовки мне сказали их нельзя резать. Ты как подгонял?

Делал светильник под стекло! Какое нашол для такого и сделал!

[mitjai]

Делал светильник под стекло! Какое нашол для такого и сделал!

Вот это руки!!!Как это так ровно все под кулеры отверстия сделал?Стекло от плиты - класс!

[-SmokeMaster-]

Вот это руки!!!Как это так ровно все под кулеры отверстия сделал?Стекло от плиты - класс!

Спасибо! Под кулеры отверстия делал электро-лобзиком(очень универсальная вещь!),немного фантазии и все в порядке!

[zagibock]

Да уж..... вот это реально круто. Респект, дружище!!! Тут Дроссель говорил, что стекло можно ножницами в воде резать.... это как?? можно подробнее?

[-SmokeMaster-]

Да уж..... вот это реально круто. Респект, дружище!!! Тут Дроссель говорил, что стекло можно ножницами в воде резать.... это как?? можно подробнее?

Резать-то можно, но зачем, стеклорезы сейчас всякие есть, просто в воде не так осколки летят как на воздухе, вот и все!

[Дроссель]

просто в воде не так осколки летят как на воздухе

Немного не так, в воде стекло будет откалыватся мелкими кусочками, а на воздухе просто трещина пойдет как попало и ты ничего не сможеш поделать. Ну и естественно невозможно стекло например напополам разрезать даже в воде, тут нужен стеклорез. А вот края подровнять в воде это запросто.

[-SmokeMaster-]

Пробовал распилить вазу, почти все сделал, но она из рук в воде выскользнула, а полотно находилось в прорези, короче первой вазе хана, но в магазине еще есть одна, потом куплю и еще раз попробую!
