Снижение уровня шума вентиляции

Оцените эту тему


kuyan

Рекомендованные сообщения

Доброго времени суток, товарищи.

Недавно решил перебраться с гровинга шрумов на ганжу. Специфика сильно отличается и многое почерпнул на этом прекрасном форуме, однако пару вопросов остались открытыми.

Купил канальный центробежный вентилятор cata duct in line 100/130 с заявленным уровнем шума 25dB. Но что-то мне подсказывает, что фактический значительно выше заявленного, это натолкнуло меня на мысль, что я неправильно его использую. В связи с этим хотелось бы узнать мнение экспертов.

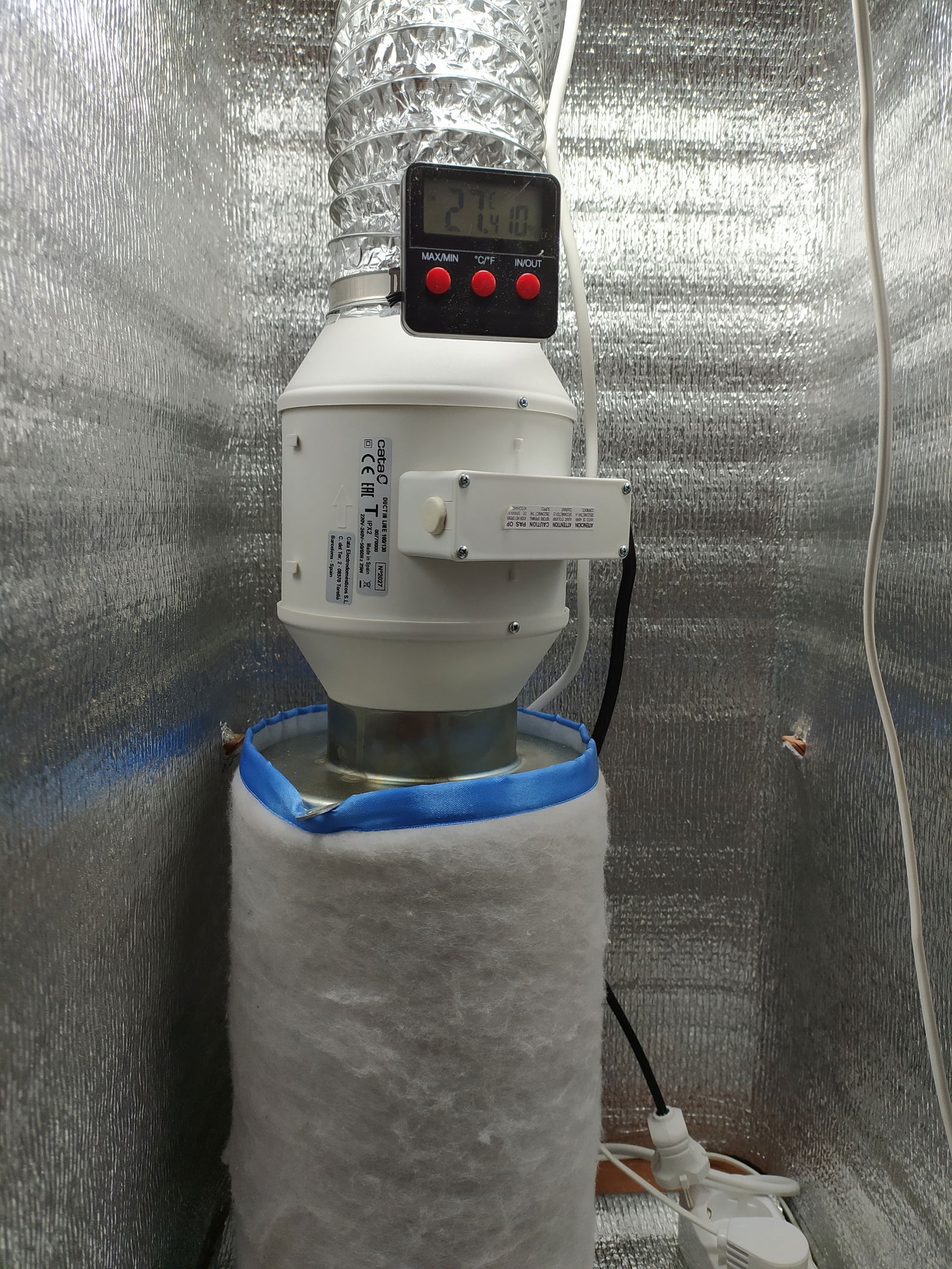

Вентилятор приклеил одним концом к угольному фильтру и всё это поставил на дно бокса. Это уже было ошибкой, поскольку установленный на дно фильтр с вентилятором создаёт резонацию на дерево (подумываю подложить толстый кусок резины под эту конструкцию).



Так же где-то на форуме находил такую информацию, что площадь пассивного притока должна быть не меньше выходного отверстия (а у меня она значительно меньше). Действительно ли увеличение входного пассивного потока снижает шум вентилятора?



Подскажите, пожалуйста, каким ещё образом я могу снизить уровень шума от вентиляции?



Ссылка на комментарий
Поделиться на других сайтах

@kuyan Площадь притока должна быть больше площади отверстия вытяжки и быть пассивной.
Больше шумит, как правило, воздух в вент канале. Первое что нужно сделать - виброразвязать вент от поверхностей. Можно подвесить на резинки, или, если он стоит как у тебя, подложить какой либо мягкий виброизолирующий материал. Так же можно обернуть сам вент в какую-либо звукопоглощайку.

Судя по фото бокс у тебя не большой, интенсивный воздухообмен не нужен, можно просто снизить обороты вентилятора

Ссылка на комментарий
Поделиться на других сайтах

@kuyan

Снизить обороты конденсатором, замотать вент, гофру в тряпки или звукоизоляцию и подвесить на резинки, на выдув приделать длинный рукав (пол метра хотябы), чтоб снизить шум от потока воздуха.

Ссылка на комментарий
Поделиться на других сайтах

@Shurinos @CaHeKzzZZ

Спасибо за дельные советы, будем пробовать.

Пока что мало представляю куда там в схеме припаивать конденсатор и какой он должен быть ёмкости.

Ссылка на комментарий
Поделиться на других сайтах

8 минут назад, kuyan сказал:

Пока что мало представляю куда там в схеме припаивать конденсатор и какой он должен быть ёмкости.

последовательно в цепь с мотором.  емкость 0,33 - 0,68 Мкф.  400в. надо пробовать. подбирать оптимальную ёмкость.

Ссылка на комментарий
Поделиться на других сайтах

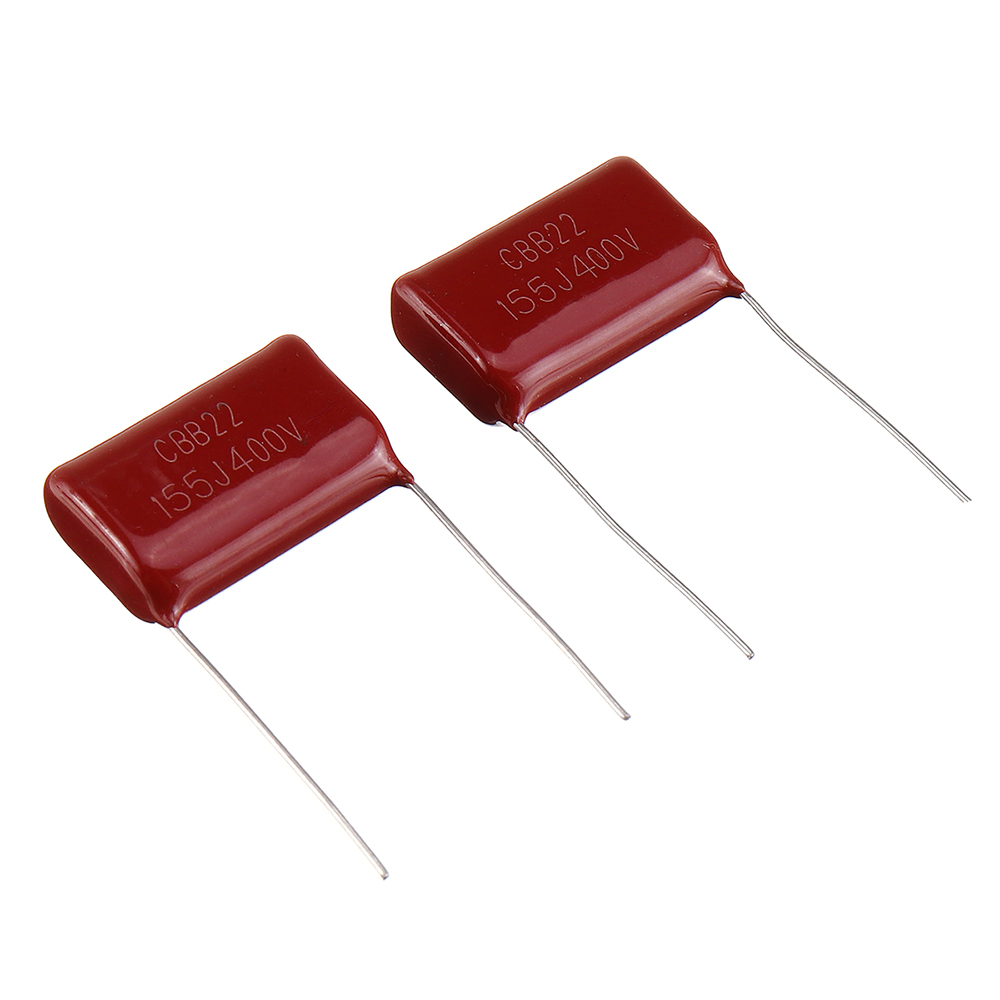

@kuyan  конденсатор нужен пленочный, выглядит вот так


Ссылка на комментарий
Поделиться на других сайтах

@kuyan

Неполярный главное чтоб был, без + и - чем больше ёмкость кондёра, тем медленнее крутиться вентелятор, посмотри и на сам вентелятор, часто они бывают двухскоростные, под крышкой глянь, там нарисована схема должна быть и возможность перекинуть контакт, на пониженную.

Ссылка на комментарий
Поделиться на других сайтах

@CaHeKzzZZ наоборот, чем меньше емкость, тем медленнее вращается

Ссылка на комментарий
Поделиться на других сайтах

@Shurinos

Да? Блин, все мзги прокурил :) Помню собирал из нескольких кондёров (из трёх) подсоединяя их паралельно (кондёры) чтобы получился один более ёмкий и чтоб определиться какая в итоге ёмкасть нужна, но к чему это привело вот не помню, думалось, чем больше ёмкость, тем сильнее замедляется вент.

@kuyan

Набери в яндексе, там есть несколько статей по этому поводу, всё по полкам разложено, а то я сейчас насоветую тебе бро! ?

Ссылка на комментарий
Поделиться на других сайтах

@CaHeKzzZZ Да, бро, наоборот, меньше емкость -> меньше энергии передает через себя, соответственно вент медленнее крутит :)



PS: И еще отмечу на всякий пожарный, на будущее, для тех кто не разбирается - управлять вентом через симисторный диммер нельзя, так как у него иной принцип действия и можно спалить вентилятор. Для этого есть специальные регуляторы, но стоят они не дешево. А вот конденсатором - в самый раз.

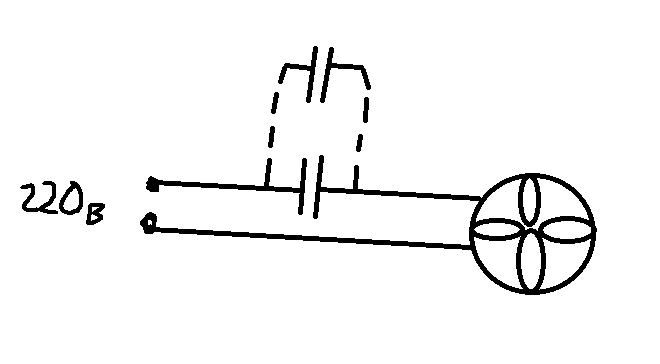

На рисунке показал как нужно включать. Можно несколько параллельно, например два по 0.1 микрофарад = 0.2 мкф. Для подключения удобно использовать винтовую клеммную колодку.

Бро @Kib  указал какого номинала нужныемкости .





Делайте все с осторожностью! Соблюдайте безопасность!

Конденсатор, после того как вы его подключили и отключили хранит в себе заряд! Может ёбнуть током достаточно сильно! Поэтому не беритесь за его контакты не до, не после того как отключили от сети. Для того чтобы его разрядить, нужно замкнуть между собой контакты, например, отверткой, при этом произойдет щелчек и пройдет искра.

Ссылка на комментарий
Поделиться на других сайтах

@Shurinos Подключил по твоей схеме конденсатор, и чот вентилятор вообще не крутится, но током ебнуло, как ты и говорил))


Ссылка на комментарий
Поделиться на других сайтах

@kuyan

Чтоб током не пиздило, паралельно с кондёром установи резистор, он через резистор будет разряжаться.

Подбирай другой кондёр значит, этого много.

Ссылка на комментарий
Поделиться на других сайтах

@kuyan

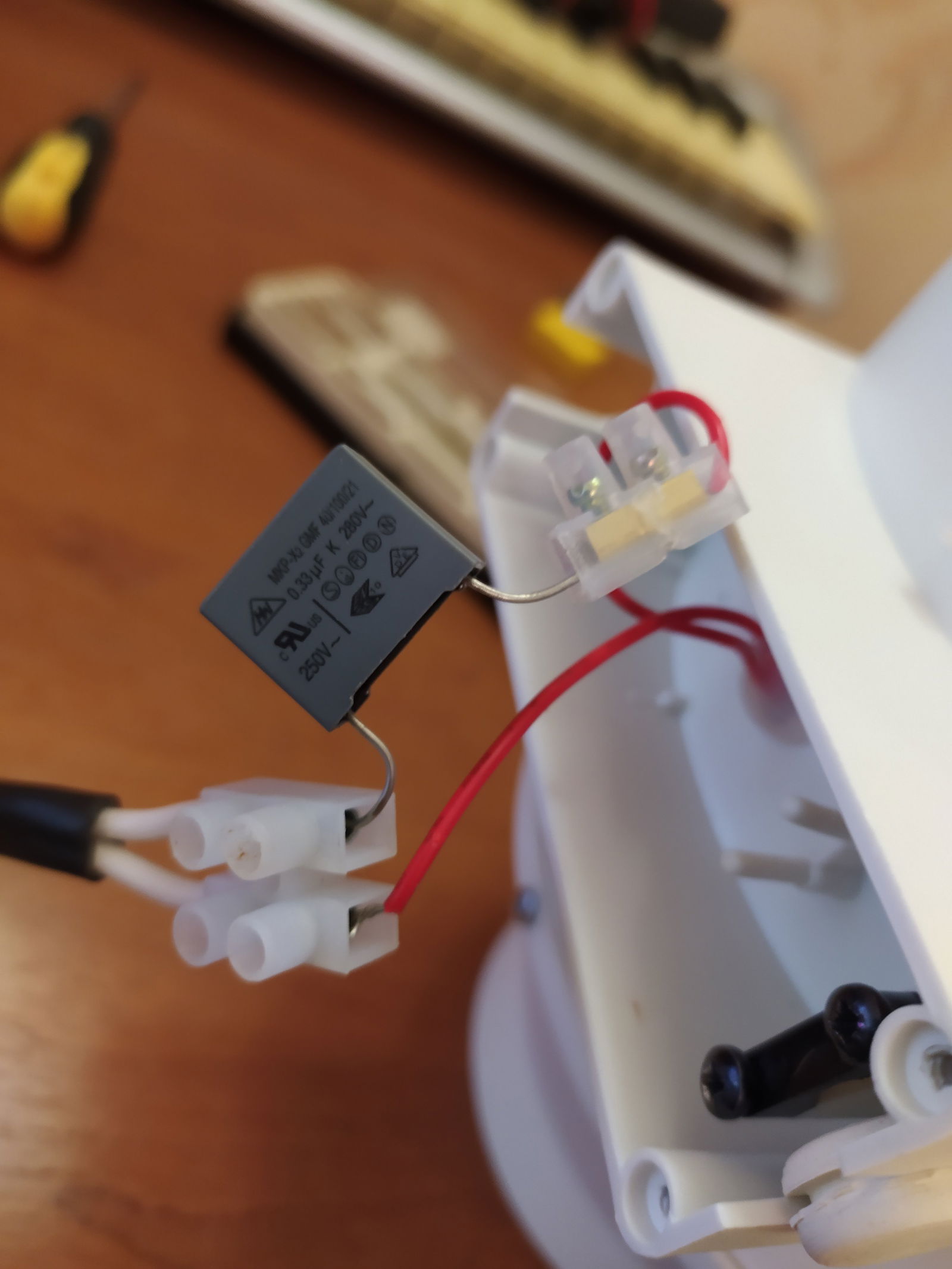

Нашёл свою старую тему, тут я делаю тоже самое, мне помог кондёр на 1мкф

https://hs420.net/forums/topic/11989-bsbog-kush-femled-200wreal~100cvet-dnat-150periodikakeramzitprostye-soliharvestkosyakimalenkiy-vyhlop/?do=findComment&comment=353969



Изменено пользователем CaHeKzzZZ
Ссылка на комментарий
Поделиться на других сайтах

В 02.12.2020 в 15:27, giperborei31 сказал:

А димир к нему не подключить ? Ато чето эксперименты у вас опасные и до харвеста можно не дожить ? .

Диммер же меняет напряжение вроде бы, не уверен что это хорошо скажется на устройстве.:thinking:

Если есть такой опыт, поделись, или ссылку скинь. Буду очень благодарен любой информации:102:

Ссылка на комментарий
Поделиться на других сайтах

Нет бро опыта нет просто надо найти полные характеристики твоего Вента что пишет производитель есть возможность ставить диммер иль нет. Ато да ты прав как дрель берешь ставишь на самые малые обороты а чрез минуту она дымит не выдерживает на малых оборотах .

Ссылка на комментарий
Поделиться на других сайтах

Не указывается в твоей модели возможность подключения регулятора оборотов . Но такая статейка попалась

Это связано с тем, что диммер предназначен для регулирования тока и напряжения в схемах с активным сопротивлением (лампочки накаливания, например). В случае же с бытовым вытяжным вентилятором обмотка создаёт индуктивное сопротивление.

Что это значит

В каком-то узком диапазоне диммер будет регулировать скорость вентилятора, но потом при достижении 40-50 вольт вращение прекратится. Это нижний порог, при котором двигатель уже не запустится, но при этом на обмотки ток будет поступать и греть их. Кроме того, вы будете слышать противное гудение. Это опасно (двигатель перегорает примерно через час от перегрева) и неприятно.

А чем правильно регулировать?

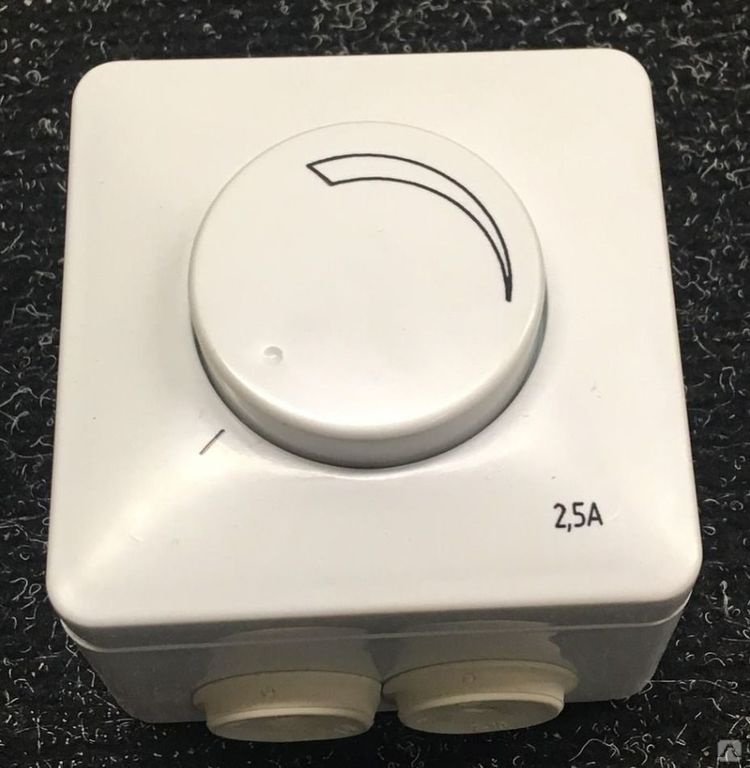

Правильно применять специальные симисторные регуляторы, которые хоть и похожи по принципу действия, но специально «заточены» под регулировку оборотов. У них на заводе выставлено минимальное напряжение 80-100 вольт, а это значит, что двигатель никогда не остановится.

Кроме того, максимальный рабочий ток симистора подбирается с учетом 4-х кратного рабочего тока вентилятора. Также симисторные регуляторы комплектуют предохранителями, фазосдвигающими демпфирующими конденсаторами и помеходавителями.

Если вам всё это показалось сложным, то просто идя в магазин, запомните: диммеры для света не помогут в регулировании вытяжных бытовых вентиляторов и вам нужно устройство «симисторный регулятор».


Ссылка на комментарий
Поделиться на других сайтах

@giperborei31 В следующий раз надо будет попробовать такой способ. Он правда подороже выходит, но что не сделаешь ради любимой растихи:icon_mrgreen:

Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, kuyan сказал:

@giperborei31 В следующий раз надо будет попробовать такой способ. Он правда подороже выходит, но что не сделаешь ради любимой растихи:icon_mrgreen:

Лучше вентс сразу бери с возможностью подключения пульта  на Яндексе Канальник там в районе 5к ценник диаметр 200мм воздухообмен 1080 км/ч можно пульт подключать сделать из него магистраль вытяжка с колтюба + из бокса скинуть мощность процентов до 30-40 и этого будет хватат и шума не будет и нагрузки на вентс нет а это увеличение срока службы

Ссылка на комментарий
Поделиться на других сайтах

В 06.12.2020 в 15:22, giperborei31 сказал:

Лучше вентс сразу бери с возможностью подключения пульта  на Яндексе Канальник там в районе 5к ценник диаметр 200мм воздухообмен 1080 км/ч можно пульт подключать сделать из него магистраль вытяжка с колтюба + из бокса скинуть мощность процентов до 30-40 и этого будет хватат и шума не будет и нагрузки на вентс нет а это увеличение срока службы

@giperborei31 Это что за девайс? Можно ссылочку?
