Автоматизация гроубокса

[woland]

Долгие тексты писать не умею, потому буду краток, но доступен))

Основная идея: загрузить растение/землю/мицелий (нужное подчеркнуть), а затем уже извлечь выросшее. Свет буд4т включаться на 8 часов в день, полив и веетиляция дважды в день по расписанию, а так же при снижении влажности ниже минимального уровня. Подогрев в течении минуты при снижении ниже минимального, вентиляция при слишком высокой температуре (или влажности).

Материалы:
1.

Войдите или зарегистрируйтесь для просмотра содержимого. Купить семена конопли.

/
2.
3.
4. Relay x2 (в идеале )
5. сенсор влажности и температуры DHT22 (лучше сразу несколько..)
6. Резисторы
7. Транзисторы
8. Чот еще
9. Бредборд (в идеале - )
10.
11. USB увлажнитель. В моем случае маленький в

12.  (а лучше 2)
13. Подогрев для террариума
14. Лампа (или несколько - вопрос открыт)
15. Адаптер для питания ардуины. Это может быть телефонная зарядка и LPT кабель или обычный адаптер для ардуино
16. Большая коробка
17. 2 небольших, но желательно герметичных. Мои нынешние взяты на пробу

Ну и, конечно, желательны паяльник, припой, мультиметр, запасной измеритель влажности и температуры и, что немаловажно - прямые руки и неисчерпаемое желание творить))



Имеются и в дальшейшем, возможно, пригодятся:
1. Еще 1 Arduino
2. Ehernet shied
3. Esp relay module

4. HEPA фильтры
Первые 2 для веб сервера, где можно смотреть и менять данные, и для Pushbullet уведомлений на случай сбоев и реле для возможности удаленного перезапуска системы



Код на гитхабе:



Схема: (залью позже)



Итак, по шагам:
1. В коробке выпиливается отверстие под экран
2. Отверстия под питание борды, и вывод разных кабелей (2 силовых в моем случае слева, и 7 маленьких под вентилятор, увлажнитель и датчик)
3. В середине бредборда вешаются 2 схемы для подключения увлажнения и вентилятора (arduino-temperature-fan-speed-control.jpg)
4. К экрану припаивается 8 кабелей, желательно достаточно гибких
5. бредборд клеится на двусторонний скотч
6. Ниже клеится борда
7. В левом нижнем углу клеятся реле
8. Приклеивается экран
9. Подключаются к борде земля и 5V

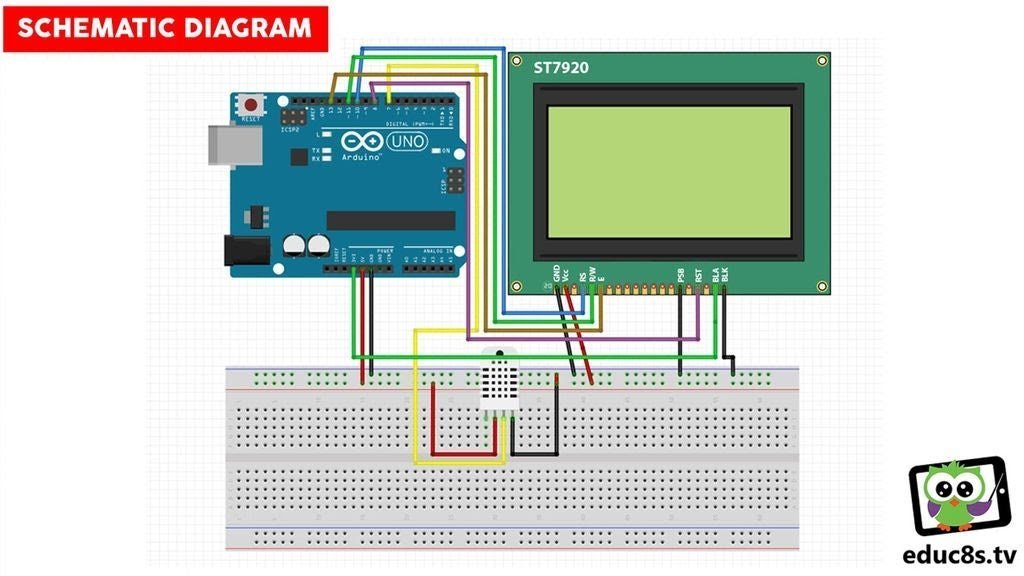

10. Подключается датчик DHT22 (FIXT61XK0R1LNY1.LARGE.jpg)
11. Подключается экран (FIXT61XK0R1LNY1.LARGE.jpg)

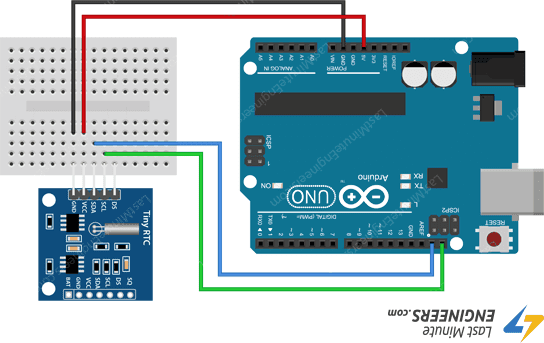

12. В бредборд втыкаются часы и проводится их подключение ()
13. Подключаются реле (Gnd, Vcc, да управляющий пин. у меня 2 и 3 используются)
14. В большую коробку проводятся свет, подогрев, прикручивается вентилятор
15. Вторую маленькую коробку (желательно, чтобы она была герметичной с отверстием или клапаном наверху для долива воды) приклеиваем сверху большой коробки предварительно проделав отверстия и приклеив увлажнитель. Я использовал горячий клей, но, мне кажется, это не принципиально, главное, чтобы не протекало
16. Заливается код
17. Загружается растение (пока на тестовом прогоне - герань душистая)
18. Профит)



Вопросы, пожелания, рекомендации дюже приветствуются!



Изменено 10 января 2020 пользователем woland

[Romboikosaedr]

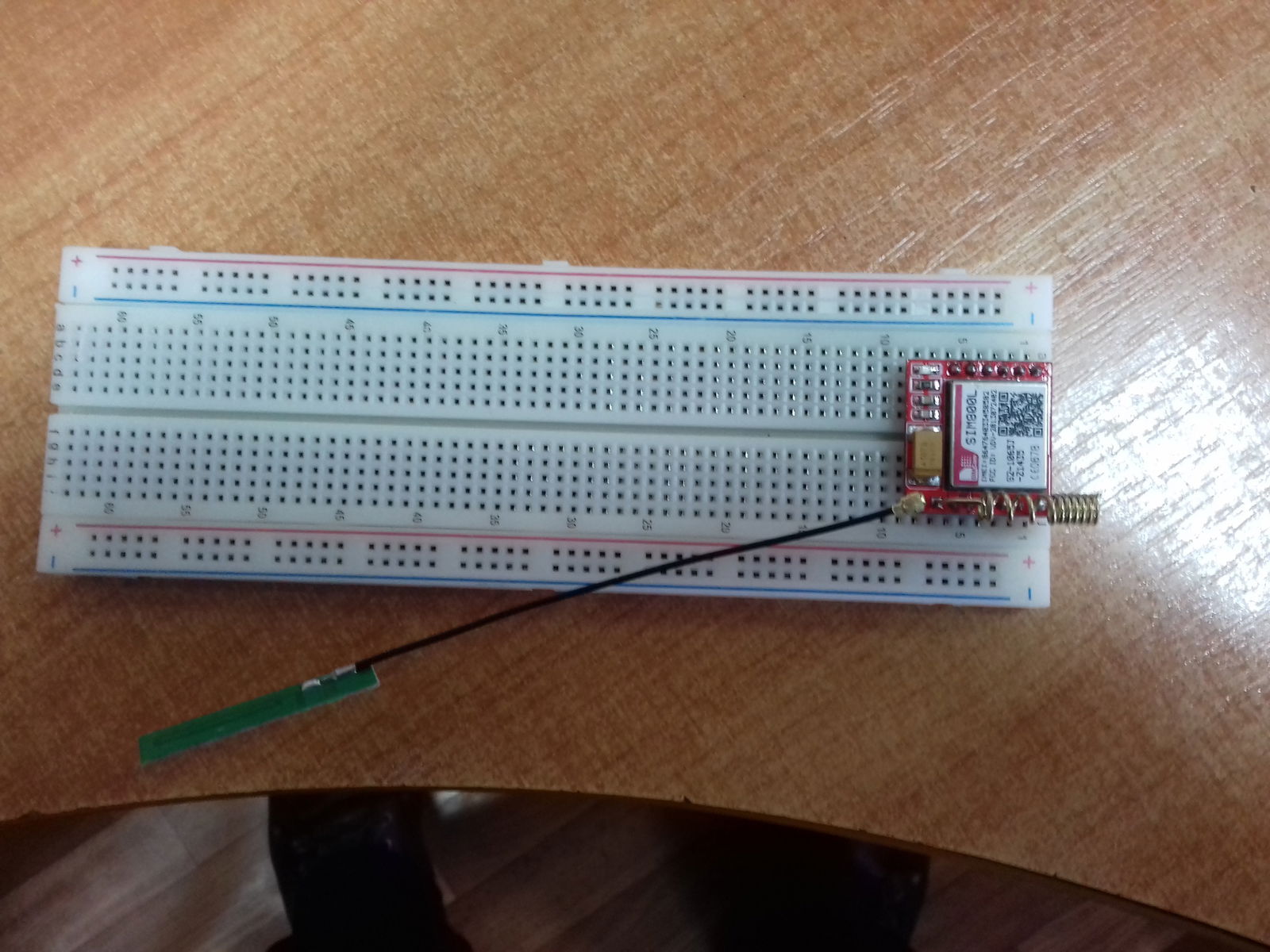

Arduino можно запитать от 12 вольт, тогда можно спокойно использовать кулеры 12-вольтовые. Я так сделал с своем только что завершившемся проекте.



Бокс твой маловат для растений — для культивации мицелия разве что подойдет.

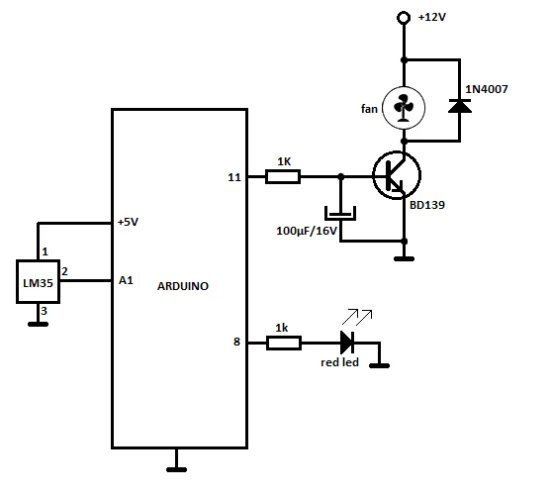

Непонятно, почему на схеме показан транзисторный ключ, когда в описании идет речь о реле.

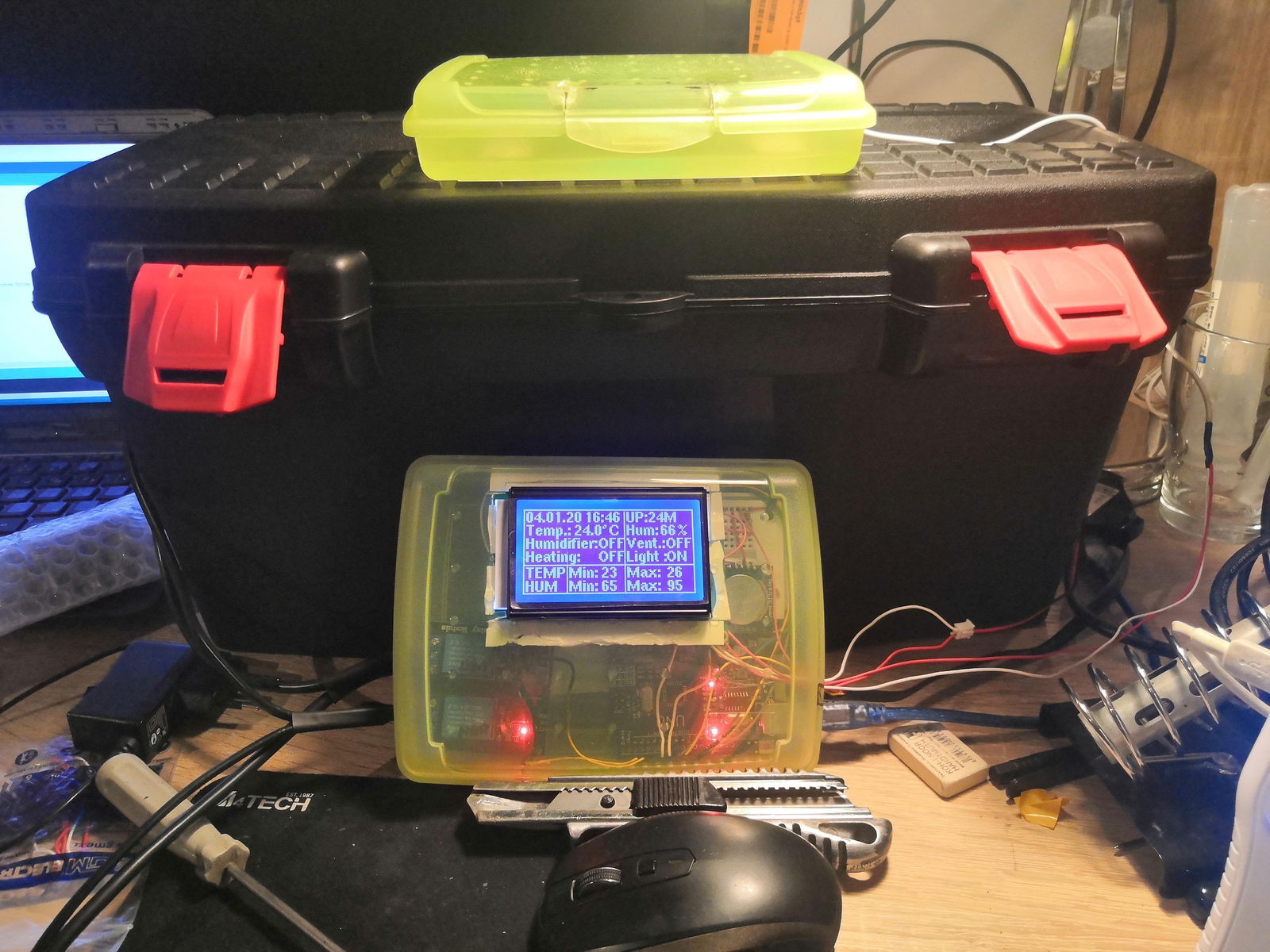

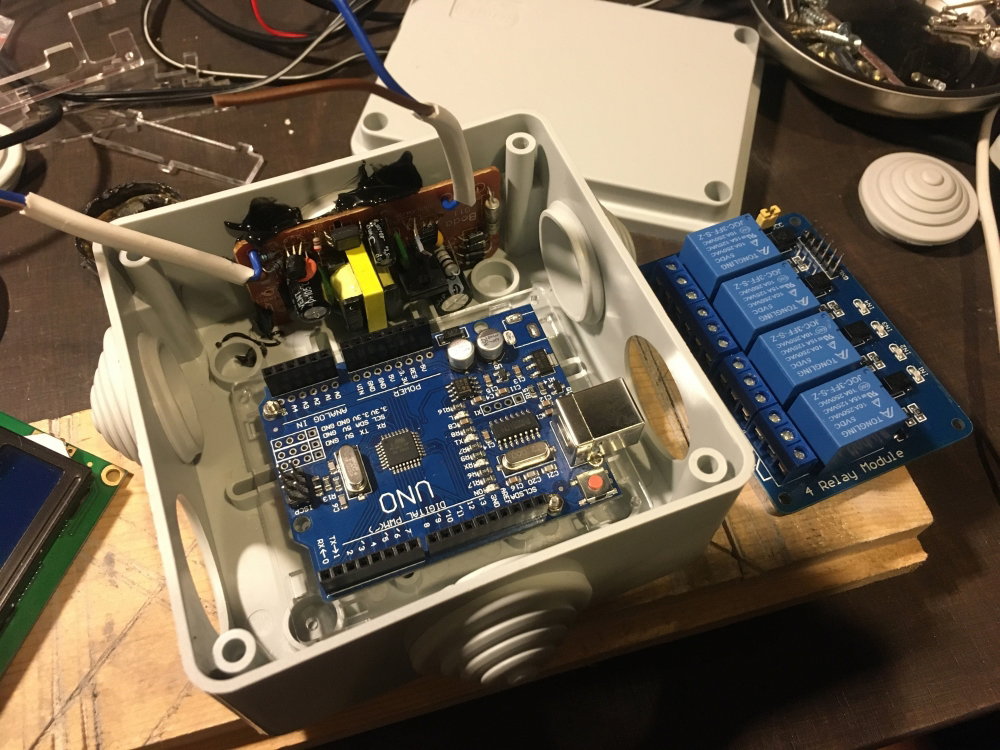

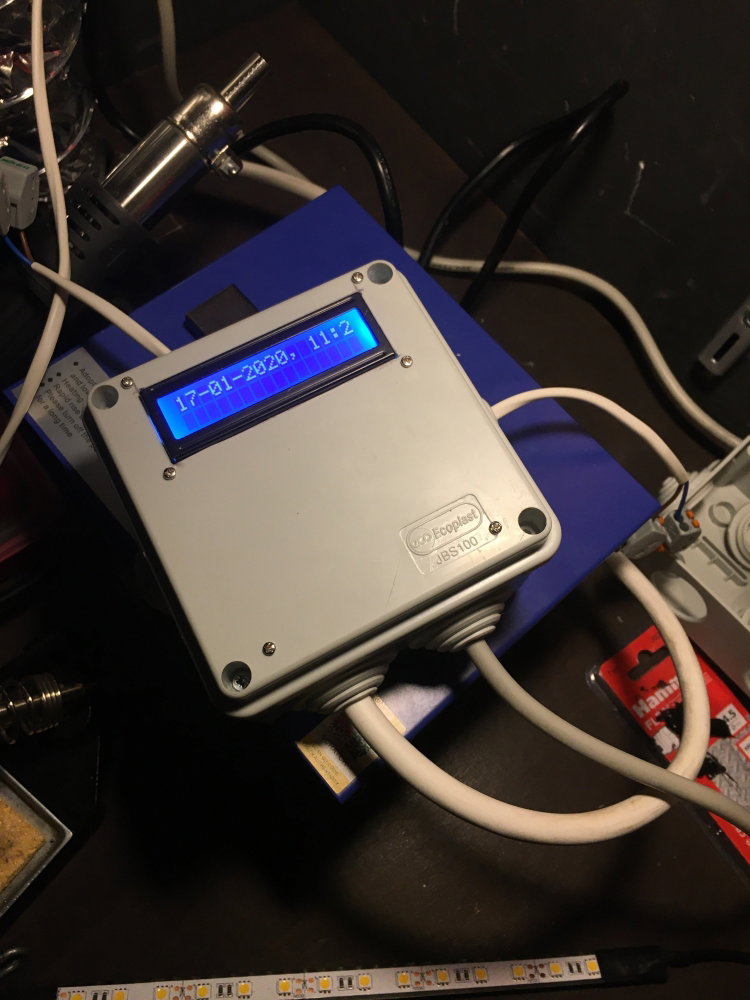

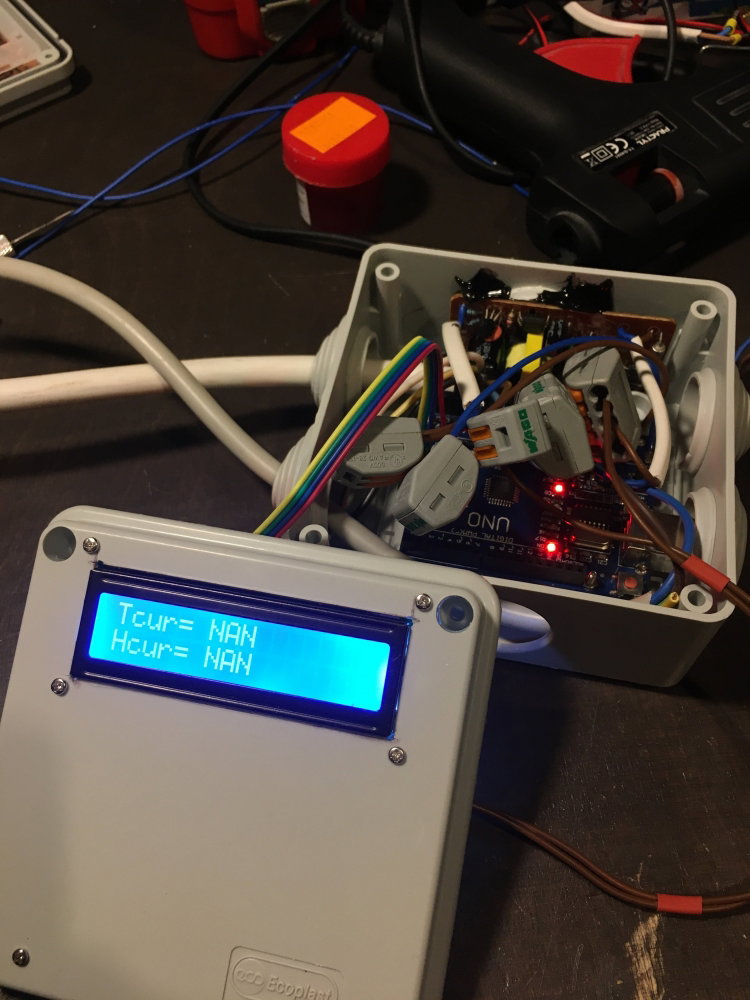

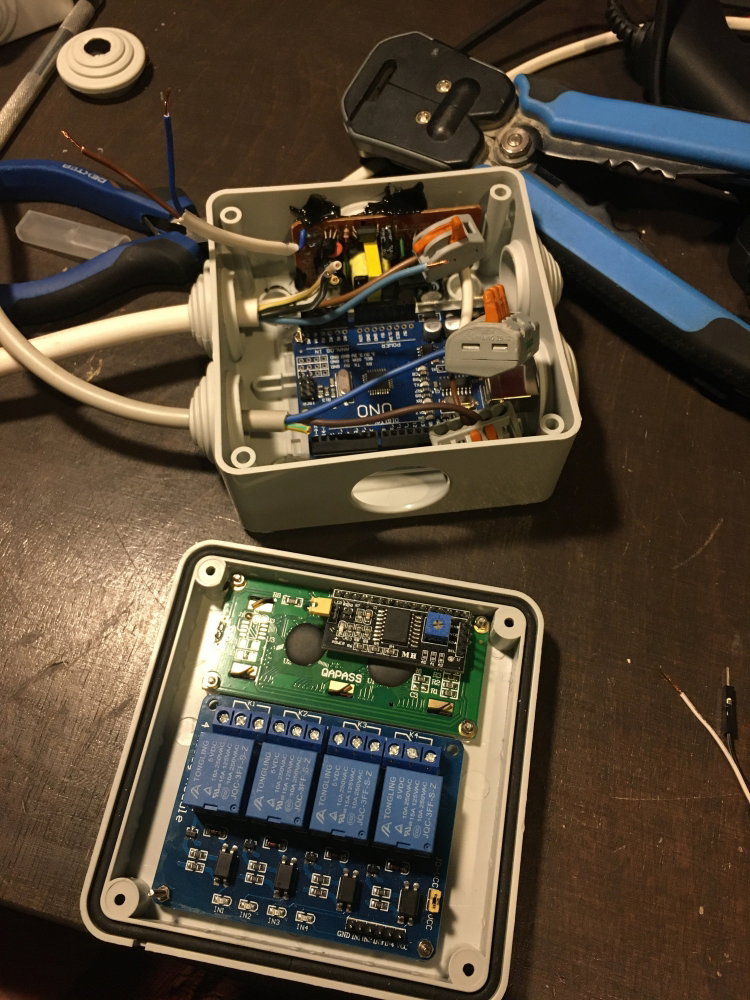

А экранчик у тебя хороший, информативный )). У меня попроще пока

[Nick Nick]

Автор куда то пропал. А жаль. Ещё одна начатая и брошенная тема.

Я предложил бы совсем отказаться от экрана. Тогда программа в FLprog становится предельно простой. И её может править под себя каждый. Даже совсем далёкий от программирования. И заливается она в Ардуино по USB прям из FLprog одним нажатием кнопки.

FLprog программа открытая. Скачать можно на сайте автора бесплатно. Мобильная версия установки не требует.

Обвес шрум бокса мне кажется правильно делать раздельным.

1. Термошнур и регулятор температуры к нему. Как у Крейзи Монако.

2. УЗ увлажнитель. Мой мне кажется идеальным.

3. Вентилятор на стенке бокса. Для проветривания. Можно прикрыть маской для лица. На противоположной стенке пассивное окно. Прикрыть такой же маской.

4. Освещение. Достаточно одного светодиода.



Я не сомневаюсь в опыте Арендатора, но любая технология со временем устаревает. Компрессор через воду делает зависимость влажность-вентиляция. А как сделать больше вентиляции но меньше влажность?



Датчик DHT11/22 при влажности 90 и больше процентов в любой момент может отказать. Значит нужен или дорогой или вовсе обойтись без него. Привязаться ко времени.

А интернет и восе не нужен. Во первых это похоже на явку с повинной. А во вторых любой кто растил заглядывал в бок каждый день по много раз. Просто посмотреть.

[Romboikosaedr]

Да, с экраном в FLProg проблем нет, если для такого есть  пользовательские блоки.

[Nick Nick]

Давай сравним. В приложении два скетча. "Начало" и "Полный".

Начало это для Ардуино и шильдика с релюшками. А Полный со всеми наворотами. С кнопками и экраном.

Как думаешь какой из них меньше испугает того кто раньше никогда не программировал и не планирует программировать после? И какой из комплектов дешевле? Какой из них легче собрать?

Да и зачем нужны эти навороты? Кнопочки, экранчики.



Начало.flp

Полный.flp

[Romboikosaedr]

Я не ради спора тут пишу, просто высказал мнение. Кто хочет ставить экран – ставит. Кто не хочет – не ставит.

То есть мне вообще пофиг кто как решает собрать себе такой девайс ))

Я знаю, чего я хочу от девайса, например, и для этого готов изучить вопрос более подробно. Вот и все.

Изменено 23 января 2020 пользователем Romboikosaedr
случайно сохранил

[Negoro]

С одной стороны радует, что есть люди, которые с таким подходом относятся к гровингу и видно что с электросхемами, платами и ПО на ты, с другой стороны, так ни разу и не увидел исправно работающие системы не дающие сбоев из раза в раз. Как правило, все возвращаются к выращиванию "по-старинке", ведь не считая старта, дальше при наличии опыта в бокс заглядываешь лишь пару раз на несколько минут, если не применять спец практики выращивания типа СОГА, СКРОГА, МЕЙНЛИНИНГА, ЛСТ. А когда растишь, все равно нет-нет несколько раз в день над растихами залипнешь, особенно когда дело тронется с мертвой точки первых 10 дней.

[Romboikosaedr]

9 часов назад, Negoro сказал:

С одной стороны радует, что есть люди, которые с таким подходом относятся к гровингу и видно что с электросхемами, платами и ПО на ты, с другой стороны, так ни разу и не увидел исправно работающие системы не дающие сбоев из раза в раз. Как правило, все возвращаются к выращиванию "по-старинке", ведь не считая старта, дальше при наличии опыта в бокс заглядываешь лишь пару раз на несколько минут, если не применять спец практики выращивания типа СОГА, СКРОГА, МЕЙНЛИНИНГА, ЛСТ. А когда растишь, все равно нет-нет несколько раз в день над растихами залипнешь, особенно когда дело тронется с мертвой точки первых 10 дней.

А какие тут сбои могут быть особо? Самое непрятное, когда электричество отключат надолго — для гидропоники это критично. Ну или если где-то коротнет, сгорит — но тут больше от качества и продуманности монтажа зависит.



Тут больше дело вкуса и привычек, думаю. Я вот с техникой с дества дружу, меня прет вся эта тема с электроникой и конечно мне хочется что-то такое собрать, что будет по заложенной мной программе управлять чем-то. Это личный такой особый кайф. Но делается это не только для удовлетворения амбиций, а из познавательных целей — собрал простое устройство, потом думаешь, как мождно его применить в других случаях, как его масштабировать на более крупные проекты.



Например, я в будущем планирую для дачи собрать систему автополива и набора воды в бак, если дождей нет. Если появится теплица, так это вообще раздолье для творчества — тут тебе и контроль температуры, и автополив, и электропривод форточек для проветривания. Я хочу рутинные действия отдать на откуп автоматике, а время освободившееся потратить на более важные вещи — увлечений у меня много, да и путешествовать хочется хоть чуть-чуть )).



[Nick Nick]

Я с электроникой не дружу. Я с ней работаю. И точно знаю что никаких збоев не бывает. Бывают брак деталей и недоработки конструкции.

Написать скетч я могу любой. Выложенные примеры я накидал примерно за пол часа. Но собрав из отходов своей работы навороченную систему я понимаю её стоимость при изготовлении на продажу. Высокая цена означает немногочисленность пользователей. А немногочисленность означает что обсудить детали исполозования толком и не с кем.

И давайте определимся. Обсуждаем теплицу для мариваны или шрум-бокс для грибов? Я не выращиваю кусты. Я обсуждаю автоматизацию шрум-бокса. Задачи похожие, но есть особенности. Шрум-бокс в доме, можно отключить на пару суток от электричества без ужасных последствий. Если он стоит не на промороженном балконе.

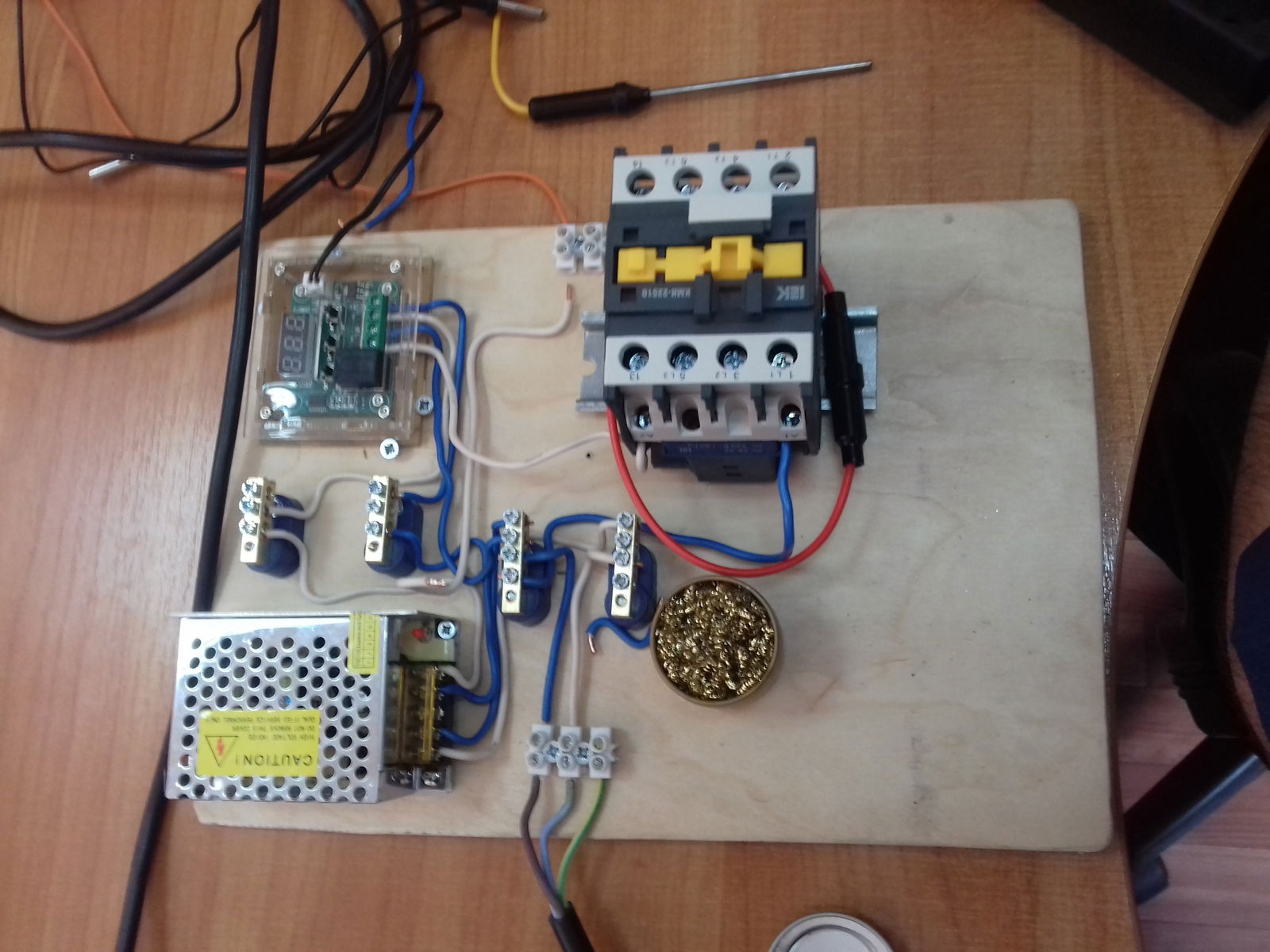

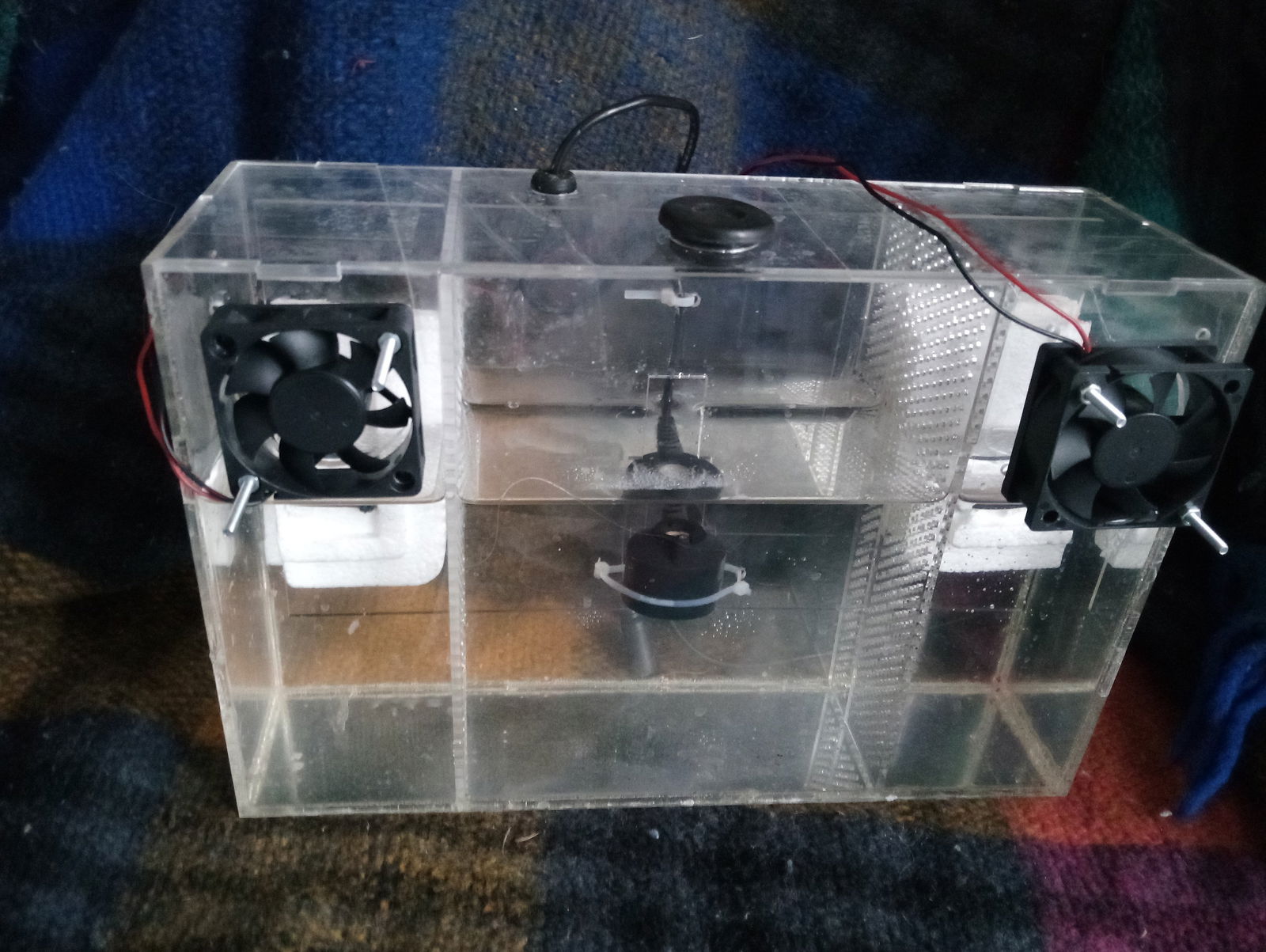

Большинство шрум боксов обвешаны электроникой. Термореле-термошнур. Таймер-вентилятор. Таймер-компрессор. Свет вручную или опять же по таймеру. И все эти таймеры и термореле можно собрать в одной Ардуино.

Я заглядываю в бокс десяток раз за день. Но мне нравится делать это когда хочу. А не потому что обязан.

И я предлагаю конструкцию и программу которая доступна для сборки любому начинающему новичку.

Чтобы этих сборок стало много. Чтобы было с кем обсуждать.

А разве форум Хай-Стоун создан не с этой же целью?



П.С. Так мне никто и не рассказал. Зачем вам экран? Что вы на нём видеть хотите? Установленные параметры? Они в программе ровно такие же как в скетче. Откройте скетч да посмотрите.

[Z22.9]

Если травушку ростить то можно DHT 22, влажность выше 90% это скорее форсмажер ну 60-70 % как больше то? Потому датчик DHT22 наверно поработает... хотя посути дрянь кончно, но что у нас не дрян за эти деньги? Если грибочки то это конечно вариант мертвый, надо что то посерьезнее и подароже.

За экранчики соглашусь совсем лишнее, RemoteXY на телефон через HC06 или ESP8266 все настройки и показатели. Пришел, к WIFI или блютус тел зацепил,  приложение открыл, чего надо подстроил. Библиотеки к ним всем в FLProg есть, если кодить совсем никак, там и ребенок соберет.

------

Хотя... если медод швази применять то оно да... после обдирки влажность дня три на менее 80% имеет смысл держать... но кто тот швази применяет?



Изменено 24 января 2020 пользователем Z22.9

[Romboikosaedr]

Да у всех разные задачи просто. Вот и делаю все по-разному )



На дисплее удобно выводить текеущие параметры, например. Темпу, влажность, состояние датчиков и т.д. Для визуального мониторинга

[Nick Nick]

3 часа назад, Romboikosaedr сказал:

На дисплее удобно выводить текеущие параметры

А оно тебе зачем? Автоматика трудится удерживая ровно то что ты ей в скетче написал. А визуально на грибочки залипай.



14 часа назад, Z22.9 сказал:

RemoteXY на телефон через HC06 или ESP8266 все настройки и показатели. Пришел, к WIFI или блютус тел зацепил,  приложение открыл, чего надо подстроил

Отлично. Расскажешь как? Всем. И мне тоже. Какой софт? Как использовать? Только так чтоб любой форумчанин, даже никогда не програмировавший, смог подправить цифры в FLprog и в пару кликов залить. Чтоб не сказал нуев на я лучше ручками.

[Romboikosaedr]

7 часов назад, Nick Nick сказал:

А оно тебе зачем?

Ну хочется мне так )



21 час назад, Z22.9 сказал:

RemoteXY на телефон через HC06 или ESP8266 все настройки и показатели. Пришел, к WIFI или блютус тел зацепил,  приложение открыл, чего надо подстроил. Библиотеки к ним всем в FLProg есть, если кодить совсем никак, там и ребенок соберет.



Есть тоже мысли на будуще все выводить на телефон. Только вот пока видел решения только для андроида. С iOs непонятно как быть.

[Z22.9]

9 часов назад, Romboikosaedr сказал:

Ну хочется мне так )





Есть тоже мысли на будуще все выводить на телефон. Только вот пока видел решения только для андроида. С iOs непонятно как быть.

Бро, это ты просто ленишся пользоваться тем, за че разговор идет. Набери в яндексе или в гугле ( где ... это уж вопрос религиозной веры) слово RemoteXY, перейди на их сайт, там есть решение для платформы IOs. )

[Z22.9]

17 часов назад, Nick Nick сказал:

А оно тебе зачем? Автоматика трудится удерживая ровно то что ты ей в скетче написал. А визуально на грибочки залипай.



Отлично. Расскажешь как? Всем. И мне тоже. Какой софт? Как использовать? Только так чтоб любой форумчанин, даже никогда не програмировавший, смог подправить цифры в FLprog и в пару кликов залить. Чтоб не сказал нуев на я лучше ручками.

Неа. Мне если честно в лом Но блин там же все просто, это же не блуждание среди крестовых указателей  в поисках места где память протекла.  На ютубе есть полный курс лекций на эту тему очень простых и понятных, кому реально интересно разберуться в легкую. А зтевать курс тут... ну не вариант.Для тех кто продавать систему хочет тоже проще всего схема система-приложение на смартфоне с необходимыми настройками. Так потребителю понятнее, согласись, чем какие то изменения настроек где то в каком то скейче, в котором обычный чел ни слова не понимает.

[Nick Nick]

13 часа назад, Romboikosaedr сказал:

хочется

Довод бессмысленный но труднооспоримый.



3 часа назад, Z22.9 сказал:

проще всего схема система-приложение на смартфоне

Это там где я должен свой именной телефон зарегистрировать на неизвестном сайте? Так я знаю способ ещё проще. Зайти в любой райотдел и накатать на себя явку с повинной.



3 часа назад, Z22.9 сказал:

кому реально интересно разберуться в легкую

И кто уже разобрался? Покажешь хоть одну тему не брошенную на пол пути?

Изменено 25 января 2020 пользователем Nick Nick

[Romboikosaedr]

4 часа назад, Z22.9 сказал:

Бро, это ты просто ленишся пользоваться тем, за че разговор идет. Набери в яндексе или в гугле ( где ... это уж вопрос религиозной веры) слово RemoteXY, перейди на их сайт, там есть решение для платформы IOs. )

Не ленюсь, а просто еще до этого дело не дошло. Все примеры удаленного управления, что я видел, сделаны были на Android. Теперь буду знать, что для яблок тоже есть решения

[Z22.9]

3 часа назад, Nick Nick сказал:

Это там где я должен свой именной телефон зарегистрировать на неизвестном сайте? Так я знаю способ ещё проще. Зайти в любой райотдел и накатать на себя явку с повинной.

Ого какая у тебя жизнь сложная... наверно и телефона именного нету, он же прикинь еще и в сети оператора регистрируется. В этом случае явку с повинной сразу написать не проще?  Короч не выдумывай ерунды, никто никогда не узнает каким конкретно устройством ты управляешь со своего именного телефона, там люди всем управляют от игрушечной машинки, до газового котла на даче и всяких самодельных  систем типа умный дом.

3 часа назад, Nick Nick сказал:

И кто уже разобрался? Покажешь хоть одну тему не брошенную на пол пути?

Слушай... так может это никому и не надо? Никто не в чем разбераться просто не хочет и так ништяк и все хорошо. Народ ведь и в разборе твоих скейчей никакого энтузиазма (не знаю как это слово пишеться... 'ентузиза'... 'интузиазма' да х.з. ) не проявил. Так мож и ладно. Не каждому оно и надо. Кто то спокойно набадяжил компота, взял черпачек да полил родимую. А за свет у него таймер-разетка отвечает что за 350 рублей в Леруа Мерлене куплен. И все. Никаких сложностей а результат тот же. Автоматизация процессов в данном случае это скорее хобби, а не необходимость.

[ivanryabov1007]

На заметочку даже страницу поставлю! Полезная вещица!!

[Nick Nick]

13 часа назад, Z22.9 сказал:

там люди всем управляют от игрушечной машинки, до газового котла

Но не выращиванием занесённого в список наркотиков. Про просто-сложно-беспокойся расскажи тем кто свои 7-15 отмотал/мотает.



13 часа назад, Z22.9 сказал:

Слушай... так может это никому и не надо? Никто не в чем разбераться просто не хочет

Полностью согласен. Никто не хочет разбираться. Я и говорю о системе в которой никому не надо разбираться. Заказать по списку с Али, залить по шнуру и пользовать. Или подправить. Ты видимо не посмотрел мой скетч-пример с названием Начало.

13 часа назад, Z22.9 сказал:

таймер-разетка отвечает что за 350 рублей в Леруа Мерлен

Таймер есть. А автоматики нет. Нужно регестрироваться или разбираться, или учиться программированию, учиться проектировать и паять или искать кто сделает.

Конечно это никто не хочет. Проще купить в Леруа таймер и махать газеткой.

А в итоге обсудить использование автоматики не с кем.

Я и предложил создать народное устройство.

Простое. Доступное самому далёкому от КИПа пользователю.

Недорогое. Сопостовимое с той же розеткой-таймером по цене.

Ну и главное чтоб оно было.

[Nick Nick]

14 часа назад, Z22.9 сказал:

Ого какая у тебя жизнь сложная

Лучше сложно заморочиться. Пусть даже излишне. Чем просто баланду хлебать.

К чему был это закос под пацанов с семками на кортах?

[Z22.9]

Да ну какой закос...

Я ж баланду не хлебаю, и слабо могу себе представить, как через это програмное обеспечение кто-то может понять чем я занимаюсь, и в принципе кто будет пытаться это понять и за каждым кто ее качает следить. Короче по моему ты зря пранойешь, но настаивать не буду, в конце концов дело твое, я просто предложил решение гораздо лучшее, на мой взгляд, чем слепая и немая програмка, для микроконтроллера в которой для того что бы поменять настройки нужно скеч перезаливать.



19 минут назад, Nick Nick сказал:

Полностью согласен. Никто не хочет разбираться. Я и говорю о системе в которой никому не надо разбираться. Заказать по списку с Али, залить по шнуру и пользовать. Или подправить. Ты видимо не посмотрел мой скетч-пример с названием Начало.

Да не будет никто с этим разбераться, что то там покупать возиться собирать в кучу скечи править. Для людей далеких от электроники или программирования микроконтролеров это дичь и мраки.



-------

С другой стороны, такая системка собранная в кучу с готовым програмным обеспечением и удобством эксплуатации (через самртфон ) может быть и будет пользоваться некоторым спросом. Ты же понимаешь что далеко не все на свете ростят коноплю, есть не малое сообщество, которое ростит особострые сорта перцев например, форумы вполне легальнвых домашних грибоводов, и прочее.

Вообще народ изленился и больше интересуеться готовыми и удобными решениями, а не кучей рассыпухи и загадочных строчек кода.

Изменено 26 января 2020 пользователем Z22.9

[ivanryabov1007]

Бля тут вообще увидал Бокс автомат и зашкурило пиздец)) Только семена да удоры надо! Так то и взял бы но боюсь там Фильтр слабый!

Ну все же ГроуТент хочу )





Изменено 26 января 2020 пользователем ivanryabov1007

[Nick Nick]

17 часов назад, Z22.9 сказал:

Да не будет никто с этим разбераться, что то там покупать возиться собирать в кучу скечи править.

Вот именно это я и обсуждаю. Должно быть предельно просто для любого.

Ты пример мой открывал, смотрел? Да или нет?

17 часов назад, Z22.9 сказал:

Вообще народ изленился и больше интересуеться готовыми и удобными решениями, а не кучей рассыпухи и загадочных строчек кода.

Я легко понимаю и одобряю доктора, не желающего морочиться рассыпухой и кодом. Если ему захочется заморочек он легко найдёт  их по специальности. Если доктор в свободное время увлекается микологией его лучше уволить. Зачем он занимает место доктора увлечёного медициной?



17 часов назад, Z22.9 сказал:

не все на свете ростят коноплю

Мне нечего обсуждать с перцами и пищевыми грибоводами. И они мне неинтересны поэтому.



П.С. Я не понимаю твоего спора. Автоматика не нужна? Выкинуть телефон и писать письма не хочешь?

Можно наворотить экран, спектроанализатор и манипулятор. Цена буде расти с каждым наворотом. Новички не купят. Они хотят подешевле. Старики обросли кучей разрозненных девайсов. Дорого и неудобно. Но не выкидывать же.

Ничего не менять? Начни с себя. Вернись в начало 20-го века. Выкинь девайсы. Обуйся в лапти.

Понтонуться? Создать навороченную конструкцию? Создал. Дальше что? Все похлопали. Ах какой умный и продвинутый! С кем обсудишь детали использования?

[Z22.9]

2 часа назад, Nick Nick сказал:

П.С. Я не понимаю твоего спора.

Ты не понимаешь моего спора, потому что я ни о чем с тобой не спорю. Просто витийствую по-стариковски. Ты верно заметил, тут куча тем за автомитизацию, ни одна ни чем по сути не кончилась.

А если по существу, то в файле "начало" не понял где же температурный гистерезис задан? Вся пляска вокруг температуры 27,  он у тебя там скакать и будет, чуть ниже выключился, чуть выше включился и такой утренник целый день.  А в файле "полный"... я не уразумел, ты против дисплеев или за них, потому что в нем весьма обширное миню управляемое с имправизированной "клавы", для десплея подключенного через I2C. Или это просто пример для сравнения?

----

И, бро, пиши для пинов микроконтроллера кометарии, там же все для этого есть, потому что  WORM это на  реле или транзисторный ключ вентелятора или кандейя, можно догаться только в связи с тем что он датчиком температуры управляеться.
